塑钢门窗:完美选择，解读建筑制图与房屋建筑学
【摘要】：1）塑钢门窗类型按其塑钢门窗型材断面分为60系列、80系列、88系列的推拉窗以及60系列平开窗、平开门系列，见表12.6。图12.30塑钢门窗安装节点常用塑钢门窗有平开窗、平开门、推拉窗、推拉门等开启方式，其构造与铝合金门窗也较相似，图12.31所示的塑钢推拉窗断面构造，设计时均考虑了保温节能的功能。图12.3180系列塑钢推拉窗节点图
塑钢门窗是以聚氯乙烯（UPVC）、改性聚氯乙烯或其他树脂为主要原料，轻质碳酸钙为填料，添加适量的稳定剂、着色剂、填充剂、紫外线吸收剂和改性剂等，经挤压机挤出成各种截面的空腹门窗异型材（在型材内腔加入内衬钢、铝或加强筋等，以增加抗弯能力），配装上密封胶条、毛条、五金件等，再根据不同的品种规格选用不同截面异型材料组装而成。
塑钢门窗线条清晰、挺拔，造型美观，表面光洁细腻，不但具有良好的装饰性，而且有良好的隔热性和密封性。其气密性为木窗的3倍，铝窗的1.5倍；热损耗为金属窗的1/1 000；隔声效果比铝窗高30dB以上。同时，塑料本身具有耐腐蚀等功能，不用再涂涂料。
1）塑钢门窗类型
按其塑钢门窗型材断面分为60系列、80系列、88系列的推拉窗以及60系列平开窗、平开门系列，见表12.6。

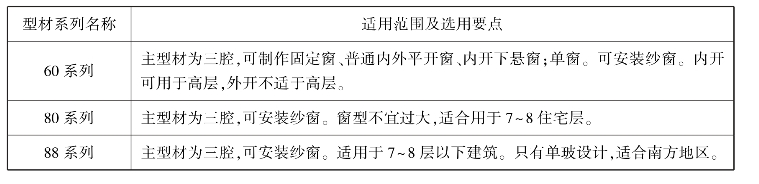

表12.6 塑钢门窗类型（按型材断面分）
2）设计选用要求
①门窗的抗风压性能、空气渗透性能、雨水渗透性能及保温隔声性能必须满足相关的标准、规定及设计要求；
②根据使用地区、建筑高度、建筑体型等进行抗风压计算，在此基础上选择合适的型材系列。
3）塑料门窗安装及构造
施工安装要点如下：(www.chuimin.cn)
①塑钢门窗应采取预留洞口的方法（塞口法）安装，不得采用边安装、边砌口或先安装后砌口的施工方法。门窗洞口尺寸应符合现行国家标准GBT 5824—2008《建筑门窗洞口尺寸系列》有关的规定。对于加气混凝土墙洞口，应预埋胶粘圆木。
②安装时同铝合金门窗相似，用金属铁脚通过膨胀螺栓把窗框固定在墙体上，每边固定点不少于3个。固定后，在窗框与墙体之间的缝隙填入防寒毛毡卷或泡沫塑料等保温材料，再用1∶2水泥砂浆填实抹平，如图12.30所示。
③门窗及玻璃的安装应在墙体湿作业完工且硬化后进行，当需要在湿作业前进行时，应采取保护措施。安装玻璃时，先在窗扇异型材一侧凹槽内嵌入密封条，并在玻璃四周安装橡胶垫块或底座，待玻璃安装到位，再将已镶好密封条的塑料压玻璃条嵌装固定并压紧。
④当门窗采用预埋木砖法与墙体连接时，其木砖应进行防腐处理。
⑤施工时，应采取保护措施。

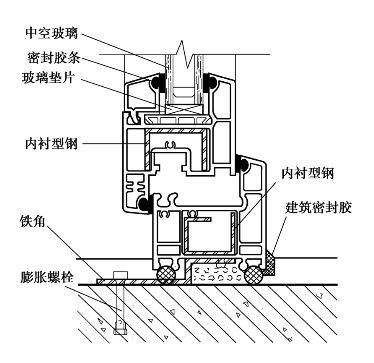

图12.30 塑钢门窗安装节点
常用塑钢门窗有平开窗、平开门、推拉窗、推拉门等开启方式，其构造与铝合金门窗也较相似，图12.31所示的塑钢（80系列）推拉窗断面构造，设计时均考虑了保温节能的功能。

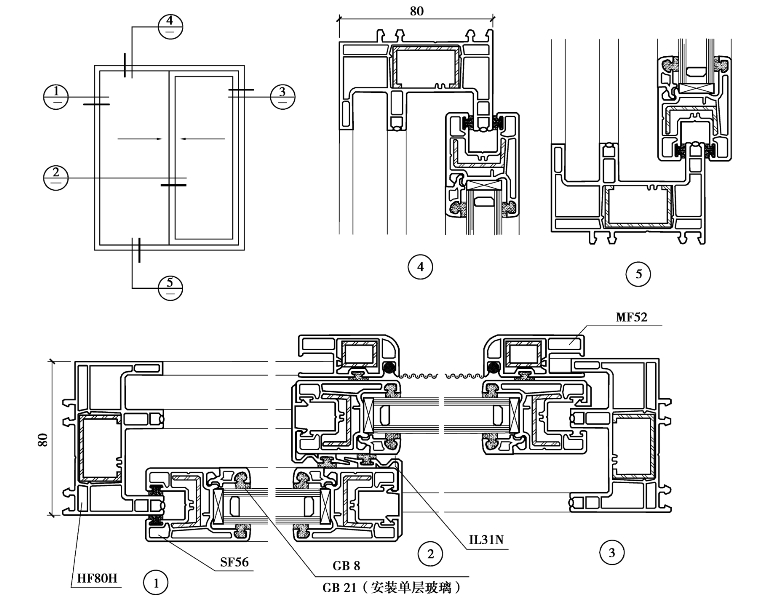

图12.31 80系列塑钢推拉窗节点图
