木窗的构造应综合考虑采光、使用、节能、符合窗洞尺寸系列、结构、美观等因素。

木窗是由窗框、窗扇（玻璃扇、纱扇）、五金（铰链、风钩、插销）及附件（窗帘盒、窗台板、贴脸板）等组成（图12.12）。

pagenumber_ebook=340,pagenumber_book=332

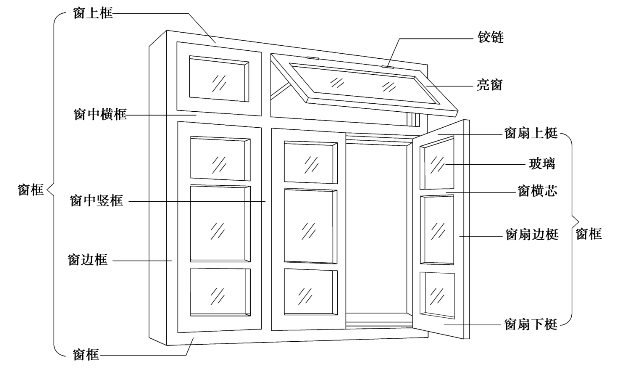

图12.12　木窗的组成

1）窗框

（1）窗框的断面形式与尺寸

窗框的断面形式与门框类似。窗框的断面尺寸主要按材料的强度和接榫的牢固需要确定，一般多为经验尺寸，如图12.13所示，中横框如加披水，其宽度还需增加20mm。

pagenumber_ebook=340,pagenumber_book=332

图12.13　木窗框的断面形式及尺寸

（2）窗框的安装

窗框的安装与门框基本相同，也分立口与塞口两种施工方法。

（3）窗框与墙的关系

窗框在墙洞中的位置同门框一样，有窗框内平、窗框居中和窗框外平三种情况，窗框与墙之间的缝隙处理与门框相同。考虑到采光与躲避雨水，窗框居中的情况较为普遍一点，其安装构造如图12.14所示。

pagenumber_ebook=341,pagenumber_book=333

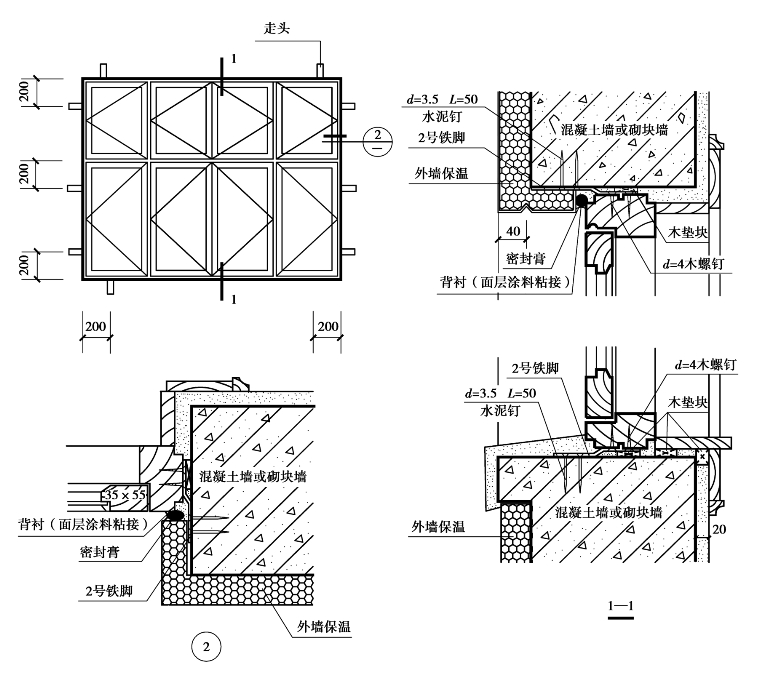

图12.14　木窗框居中安装做法

（4）窗框与窗扇的关系

窗框裁口在内侧，窗扇向室内开启。擦窗安全、方便、窗扇受气候影响小。但开启时占据室内空间，影响家具布置和使用，防水性差，因此需在窗扇的下冒头上做披水，窗框的下框设排水孔等特殊处理。

一般窗扇都用铰链、转轴或滑轨固定在窗框上，为了关闭紧密，通常在窗框上铲口，深10～12mm，也可用木条形成铲口，以减少窗开关对窗框木料的摩擦与削弱，如图12.15（a）、（b）所示）。为了提高木窗的保温及防风功能，可适当提高铲口深度（约15mm），或在铲口处填充橡胶密封条（氯丁橡胶、PVC材料或三元乙丙橡胶等），或在窗框留槽形成空腔的回风槽，如图12.15（c）、（d）所示。

pagenumber_ebook=342,pagenumber_book=334

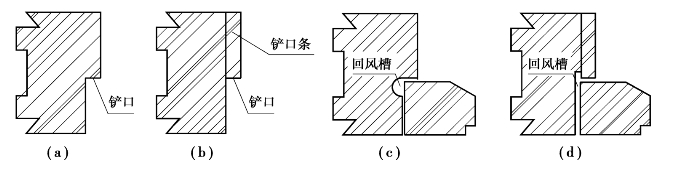

图12.15　木窗框与窗扇间铲口的处理方式

外开窗的上口与内开窗的下口。雨水很易渗漏，一般需做披水及滴水槽以防止雨水内渗，如图12.16所示。

pagenumber_ebook=342,pagenumber_book=334

图12.16　木窗的排水处理方式

2）窗扇

窗扇的厚度为35～42mm，一般为35mm；窗扇上、下梃及边梃的宽度一般为50～60mm；下梃若加做滴水槽或披水板，可较上梃适当加宽10～25mm。为镶嵌玻璃，在上、下梃及边梃上，做8～12mm宽的铲口，铲口深度视玻璃厚度而定，一般为12～15mm，不超过窗扇厚度的1/3，为减少木料的挡光及美观要求，上、下梃及边梃还可做线脚。窗扇的构造及与窗框的关系如图12.17所示。

玻璃厚薄的选用与窗扇分格的大小有关，窗的分格大小则由使用要求而定，一般情况常用玻璃的厚度为3mm。如考虑较大面积的窗分格，则可采用5mm或6mm厚的玻璃，为了隔声保温等需要可采用双层中空玻璃。如需遮挡或模糊视线要求的，可选用磨砂玻璃或压花玻璃；为了安全还可采用夹丝玻璃、钢化玻璃以及有机玻璃等；为了防晒可采用有色、吸热和涂层、变色等特种类型的玻璃。

玻璃的安装，一般先用小铁钉固定在窗扇上，然后用桐油与石灰调和而成的油灰（腻子）抹成斜角形（图12.18），必要时也可采用小木条镶钉。(www.chuimin.cn)

3）双层窗

为适应保温、隔声、洁净及防蚊虫等要求，常用双层窗。双层窗依其窗扇与窗框的构造以及开窗方向不同，可分为以下几种：

（1）子母窗扇

子母窗扇是单框双层窗扇的一种比较特殊的形式，如图12.18（a）所示。子扇约小于母扇，但玻璃尺寸相同，窗扇以铰链与窗框相连，子扇与母扇相连，为便于清洁玻璃，两扇一般都内开。这种窗较其他双层窗省料，透光面积大，有一定的密闭保温效果。

（2）内外开窗

内外开窗的形式是在一个窗框上内外双裁口，一扇外开，一扇内开，也是单框双层窗的一种特殊形式，如图12.18（b）所示。这种窗内外扇的形式、尺寸基本相同，构造简单。

pagenumber_ebook=343,pagenumber_book=335

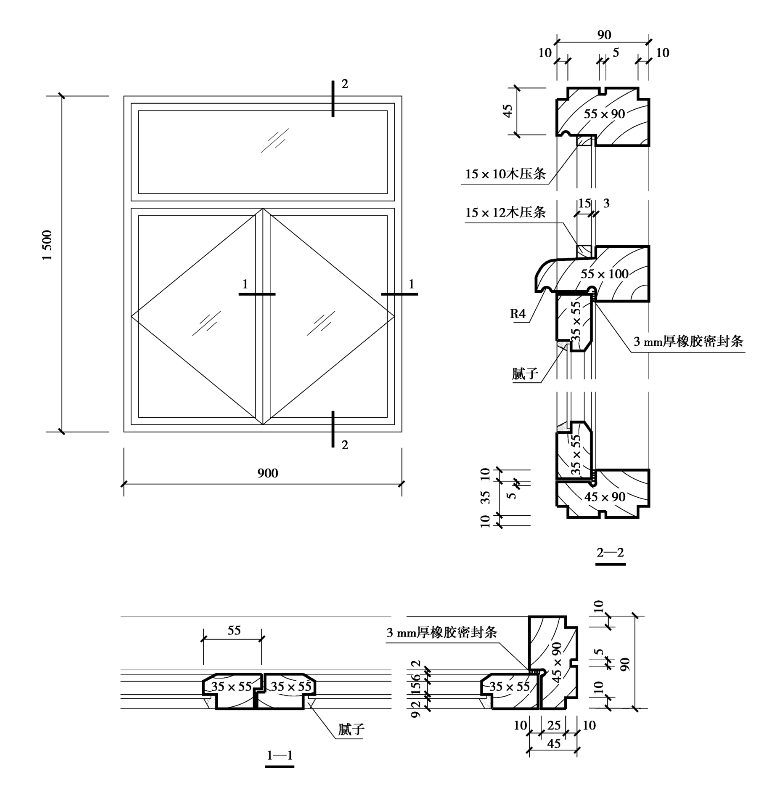

图12.17　窗扇与窗框的构造关系

（3）分框双层窗

这种窗的窗扇可以内外开，但为了清洁玻璃，通常都内开。寒冷地区的墙体较厚，宜采用这种双层窗，内外窗扇净距一般在100mm左右，不宜过大，以免形成空气对流，影响保温，如图12.18（c）所示。

由于寒冷地区的通风要求不如炎热地区高，较大面积的窗可设置一些固定窗扇，既能满足通风要求，又能利用固定窗扇而省去一些中横框或中竖框。另外，在冬季为了通风换气，又不至于散热过多，常在窗扇上加小气窗，如图12.18（c）所示。

pagenumber_ebook=344,pagenumber_book=336

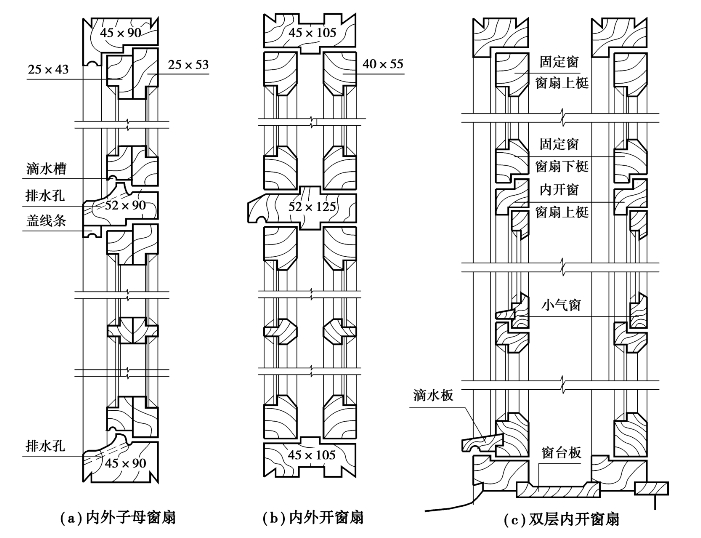

图12.18　木双层窗的断面构造形式

（4）双层玻璃窗、中空玻璃窗及带纱窗玻璃窗

双层玻璃窗即在一个窗扇上安装两层玻璃，增加玻璃的层数主要利用玻璃间的空气层来提高保温和隔声能力，其间层宜控制在10～15mm，一般不宜密闭，在窗扇的上下冒头须做通气孔，如图12.19（a）所示。

中空玻璃是有两层或三层平板玻璃四周用夹条粘结密闭而成，中间抽换干燥空气或惰性气体，并在边缘夹干燥剂，以保证在低温下不产生凝结水。中空玻璃所用平板玻璃的厚度一般为3～5mm，其间层多为5～15mm，如图12.19（b）所示。

pagenumber_ebook=344,pagenumber_book=336

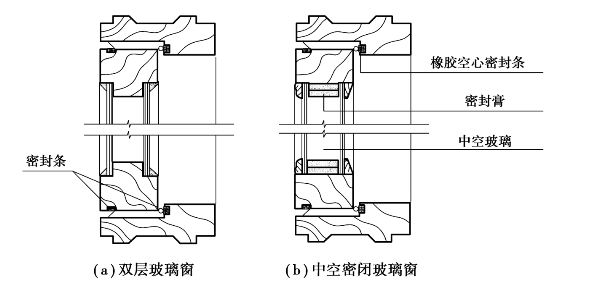

图12.19　木双层窗的断面构造形式

纱窗除防蚊虫外还具有在夏季强光的情况下遮挡亮光。单层带纱窗玻璃窗与内外开窗的构造基本相同，如图12.20（a）所示；双层带带纱窗玻璃窗则需分框三层窗扇，如图12.20（b）所示。

pagenumber_ebook=345,pagenumber_book=337

图12.20　带纱窗的木窗断面构造形式

4）成品装饰木窗（图12.21）

酒店、宾馆、办公大楼、中高档住宅等民用建筑中目前广泛采用标准化、工厂化、新工艺组装成形，同时有很好装饰效果的成品装饰木窗。这种窗具有工期短，施工现场无噪声、无垃圾、无污染等优点。其材质为松木、榉木或其他优良材种，内框骨架采用实木工艺，榫接胶合严密，填充芯料选用电热拉伸定型蜂窝芯。一般以推拉木窗为主，此外，门连推拉窗装饰效果也很好。

窗套基材一般选用优质密度板，背面覆防潮层。面层饰面选用0.6mm优质天然实木单板或仿真饰面膜，常用品种有枫木、红榉、樱桃、黑胡桃等。

pagenumber_ebook=345,pagenumber_book=337

图12.21　成品装饰木窗
