1）平开木门的组成

门主要由门框、门扇、亮窗、五金零件及其附件组成（图12.3）。

门扇按其构造方式不同，有镶板门、夹板门、拼板门、玻璃门和纱门等类型。亮子又称腰头窗，在门上方，为辅助采光和通风之用，有平开、固定及上中下悬几种。

门框是门扇、亮子与墙的联系构件。

五金零件一般有铰链、插销、门锁、拉手、闭门器和门挡等。

附件有贴脸板、筒子板等。

pagenumber_ebook=333,pagenumber_book=325

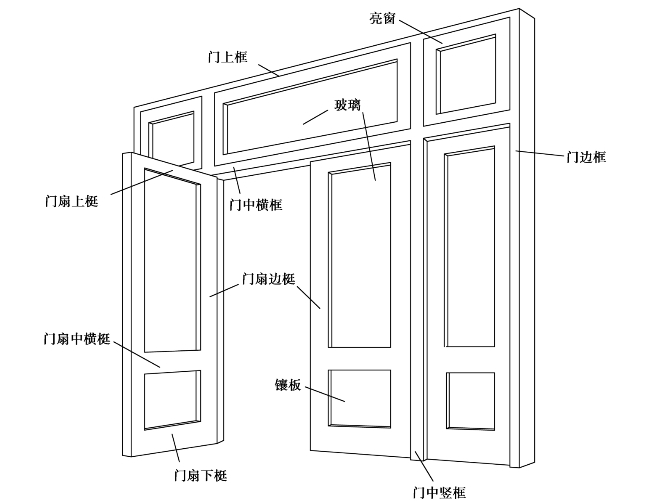

图12.3　木门的组成

（1）门框

门框又称门樘，一般由两根竖直的边框和上框组成。当门带有亮窗时，还有中横框。多扇门则还有中竖框。

门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定的密闭性（图12.4）。门框的断面尺寸主要考虑接榫牢固与门的类型，还要考虑制作时刨光损耗，毛断面尺寸应比净断面尺寸大些，一般单面刨光加3mm，双面刨光则加5mm。

pagenumber_ebook=334,pagenumber_book=326

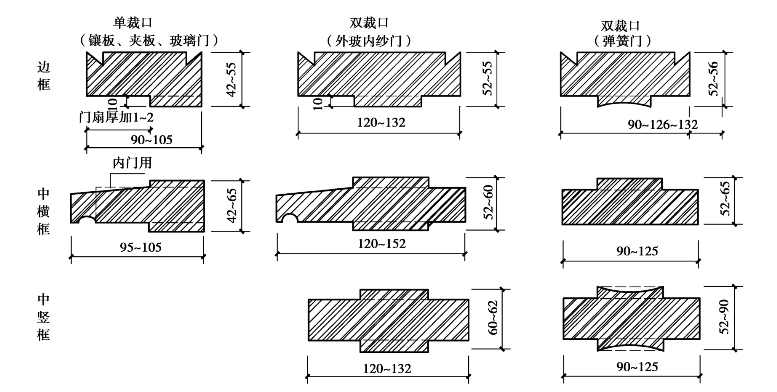

图12.4　木门框的断面形式及尺寸

为便于门扇密闭，门框上要有裁口（或铲口）。根据门扇数与开启方式的不同，裁口的形式可分为单裁口与双裁口两种（图12.4）。单裁口用于单层门，双裁口用于双层门或弹簧门。裁口宽度要比门扇宽度大1～2mm，以利于安装和门扇开启。裁口深度一般为8～10mm。

由于门框靠墙一面易受潮变形，故常在该面开1～2道背槽，以免产生翘曲变形，同时也有利于门框的嵌固。背槽的形状可为矩形或三角形，深度为8～10mm，宽为12～20mm。

门框的安装根据施工方式分为塞口和立口两种（图12.5）：

pagenumber_ebook=334,pagenumber_book=326

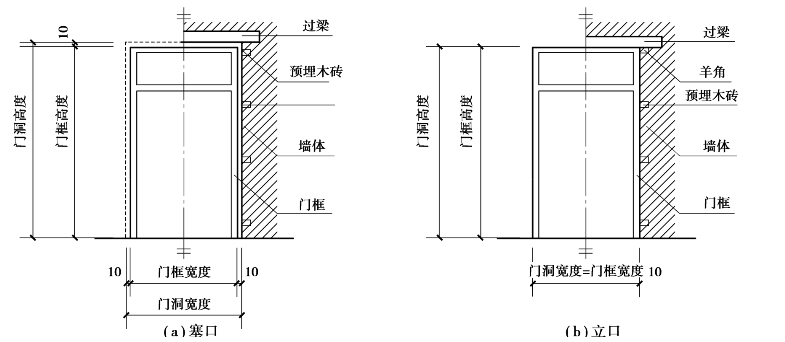

图12.5　门框的安装方式

①塞口（又称塞樘子），是在墙砌好后再安装门框。为此，洞口的宽度应比门框大20～30mm，高度比门框大10～20mm。塞口法施工简单方便，但框与墙之间的缝隙有时较大，为加强门框与墙之间的连接，门洞两侧墙上每隔600～1 000mm预埋木砖或预留缺口，以便用铁钉或水泥砂浆将门框固定。

②立口（又称立樘子）是在砌墙前先用支撑将门框立好后再砌墙。这种安装方式门框与墙之间缝隙小。为加强门框与墙之间的连接，在门框上下档各伸出约半砖长的木段（俗称羊角或走头），同时在边框外侧每600～1 000mm设木拉砖或铁角砌入墙身，但是立樘与砌墙工序交叉，施工不便。

门框在墙中的位置，可在墙的中间或与墙的一边平（图12.6（a））。一般多与开启方向一侧平齐，如门扇的开启角度较大，应尽可能使门扇开启时贴近墙面。门框四周的抹灰极易开裂脱落，因此在门框与墙结合处应做贴脸板和木压条盖缝。门框靠墙一边应开凿防止因受潮而变形的背槽（图12.4），门框外侧的内外角做灰口，门框与墙之间接触面应刷防腐涂料，并用通过铁脚（图12.6（c））和木垫块连接，并用水泥钉钉牢固。门框装修标准高的建筑，还可在门洞两侧和上方贴装饰性的胶合板或木板（俗称筒子板）和贴脸板（图12.6（b））。

pagenumber_ebook=335,pagenumber_book=327

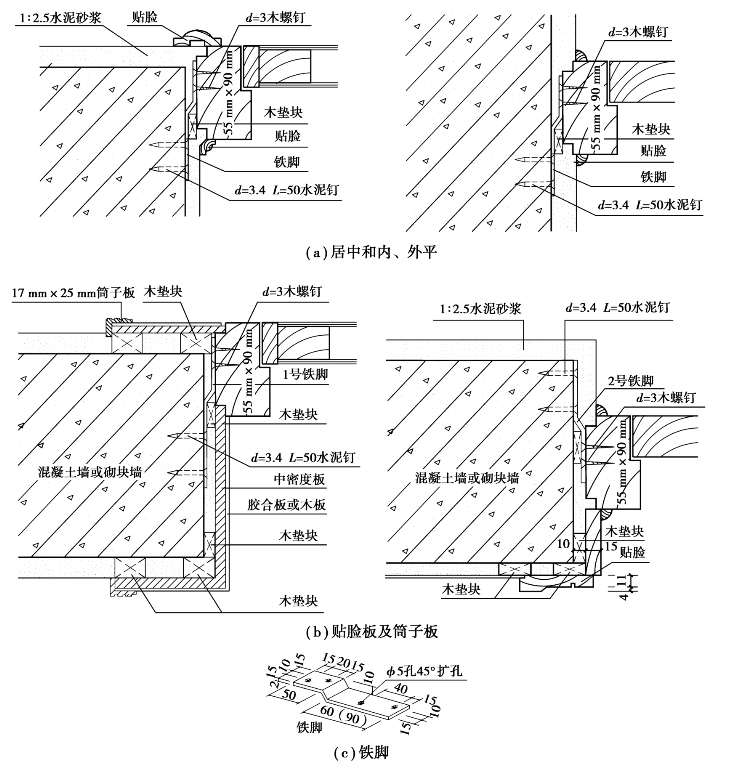

图12.6　门框在墙洞边的安装位置

（2）门扇(www.chuimin.cn)

常用的木门门扇有镶板门（包括玻璃门、纱门）和夹板门。

①夹板门。夹板门一般是用断面较小的方木做成骨架，两面粘贴面板而成（图12.7）。其特点构造简单，可利用小料、短料，自重轻，外形简洁，在一般民用建筑中广泛用作建筑的内门。门扇面板可用胶合板、塑料面板和硬质纤维板。面板和骨架形成一个整体，共同抵抗变形。夹板门的形式可以是全夹板门、带玻璃或带百叶夹板门。

pagenumber_ebook=336,pagenumber_book=328

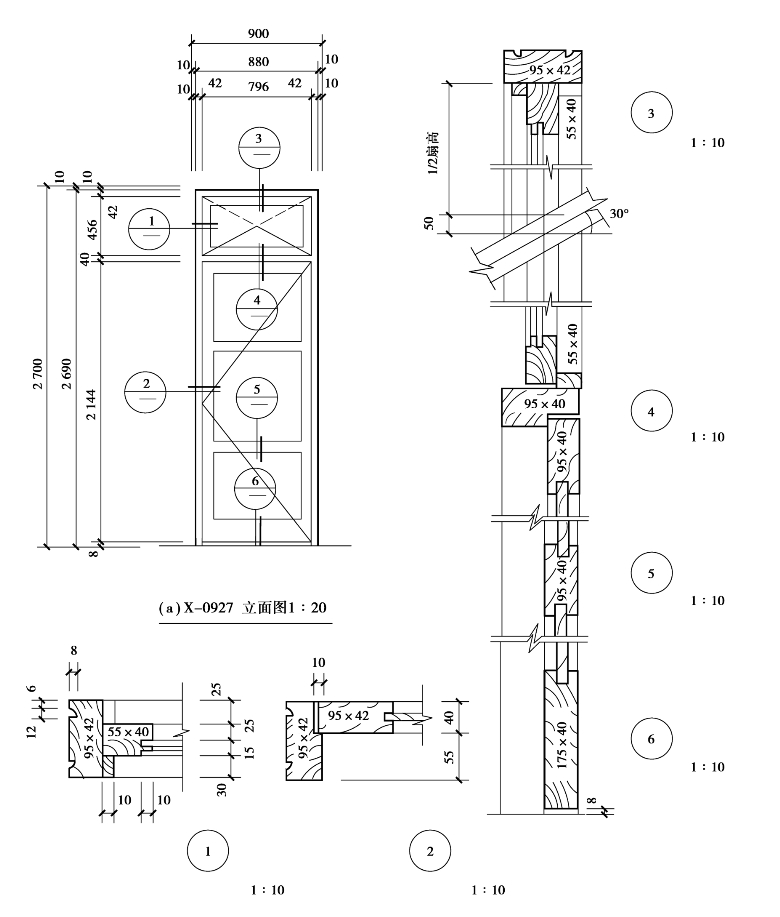

图12.7　夹板门的构造（单位：mm）

夹板门的骨架一般用厚30～35mm、宽33～60mm的木料做边框，中间的肋条用厚10～25mm、宽30～60mm的木条，可以是单向排列、双向纵横排列或密肋形式，间距一般为200～400mm，安门锁处需另加上锁木（图12.8）。为使门扇内通风干燥，避免因内外温湿度差产生变形，在骨架上需设通气孔。为节约木材，也有用蜂窝形成浸塑纸来代替肋条的。另外，门的四周可用15～20mm的木条镶边，以取得整齐美观的效果。

pagenumber_ebook=337,pagenumber_book=329

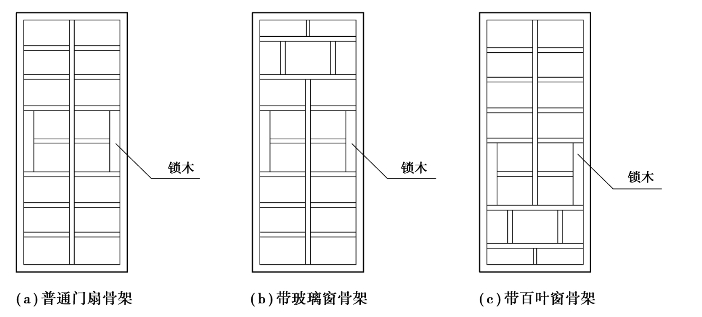

图12.8　夹板门骨架

②镶板门。镶板门门扇由边梃、门扇上梃、门扇中横梃（可作数根）和门扇下梃组成骨架，内装镶板（门芯板）而构成（图12.9）。其构造简单，造型美观，易于与玻璃、纱料或百叶结合制作，适用于一般民用建筑作内门和外门。

镶板门门扇的边梃与门扇上梃、门扇中横梃的断面尺寸一般相同，厚度为40～45mm，宽度为100～120mm。为了减少门扇的变形，门扇下梃的宽度一般加大至160～250mm，并与边梃采用双榫结合。

镶板（门芯板）一般采用10～12mm厚的木板拼成，也可采用胶合板、硬质纤维板、塑料板、玻璃和塑料纱等。当采用玻璃时，即为玻璃门，可以是半玻门或全玻门。若门芯板换成塑料纱（或铁纱），即为纱门。由于纱门轻，门扇骨架用料可小些，门扇边框与门扇上梃可采用30～70mm，门扇下梃用30～150mm。

③弹簧门构造。弹簧门是指利用弹簧铰链，开启后能自动关闭的门，多用于公共场所通道、紧急出口通道。

弹簧铰链有单面弹簧、双面弹簧和地弹簧等形式。单面弹簧门多为单扇，与普通平开门基本相同，常用于需要温度调节及气味遮挡的房间，如厨房、厕所。双向弹簧门通常为双扇门，适用于公共建筑的大厅、走廊及人流较大的房间的门。为避免人流出入相撞，一般门上需装玻璃。

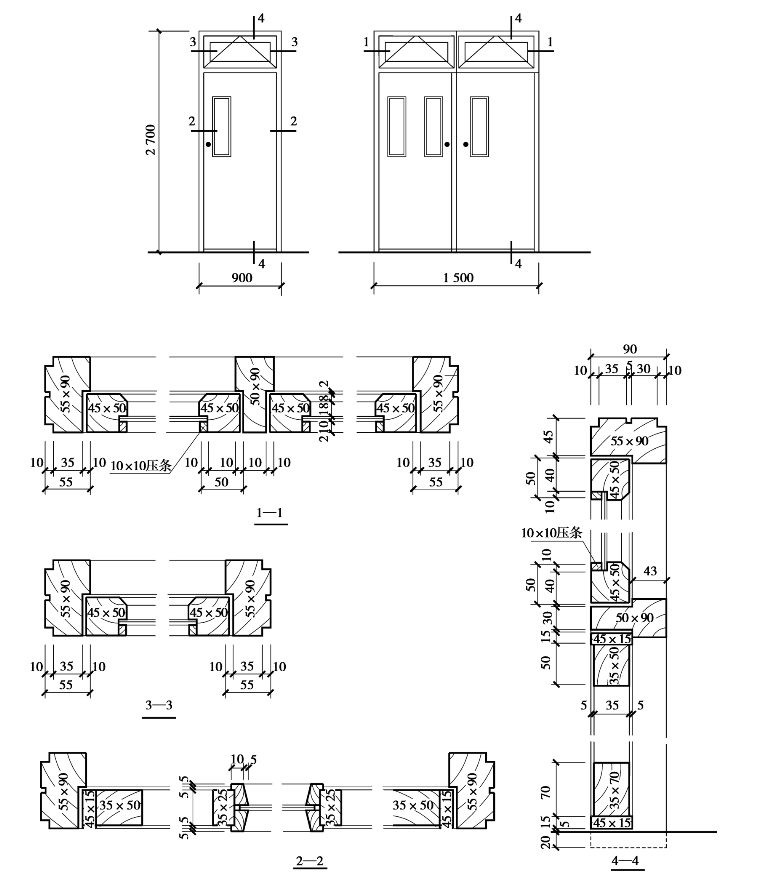

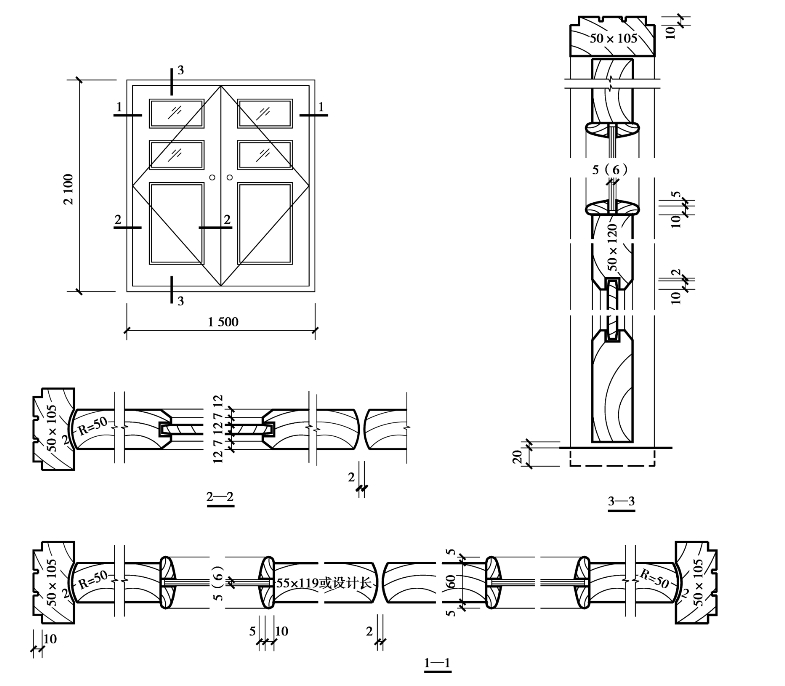

弹簧门中特别是双面弹簧门人流通过量大，需用硬木，其用料尺寸比一般镶板门稍大一些（图12.10）。门扇厚度为42～50mm，镶板及边框宽度为100～120mm，门扇下梃宽为200～300mm，门扇中横梃视情况而定。为了避免门扇的碰撞而又不使其有过大的留缝，通常门扇上、下梃做平逢，边框做圆弧形断面，其弧面半径为门厚的1～1.2倍（图12.10）。

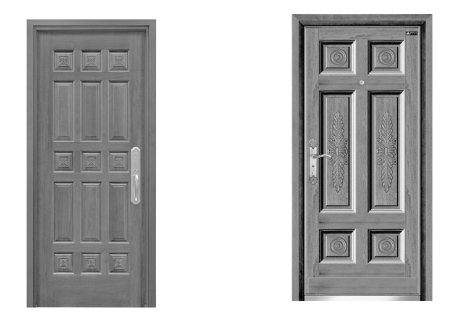

④成品装饰木门。酒店、宾馆、办公大楼、中高档住宅等民用建筑中广泛采用成品装饰木门，该门采用标准化、工厂化生产，组装成形的新工艺，同时有很好的装饰效果（图12.11）。
