窗的类型与尺寸：建筑制图与房屋建筑学成果
【摘要】：表12.2民用建筑的窗地比最低值窗洞的高度、宽度还要考虑房间的通风、构造做法和建筑造型等要求等。对一般民用建筑用窗，各地均有通用图，各类窗洞的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。上下悬窗的窗扇高度为300～600mm，中悬窗窗扇高不宜大于1 200mm，宽度不宜大于1 000mm；推拉窗高宽均不宜大于1 500mm。
1）窗的类型
（1）按开启方式分类
窗的开启方式主要取决于窗扇转动的五金连接件中铰链的位置及转动方式，通常有以下几种：
①固定窗。无窗扇、不能开启的窗为固定窗。固定窗的玻璃直接安装在窗框上，可供采光和眺望之用，不能通风。固定窗构造简单，密闭性好，多与门亮子和开启窗配合使用（图12.2（a））。
②平开窗。铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。平开窗有单扇、双扇、多扇及向内开与向外开之分。平开窗构造简单，开启灵活，造价低廉，制作维修均方便，便于安装纱窗，是民用建筑中使用最广泛的窗（图12.2（b））。
③悬窗。根据铰链和转轴位置的不同，可分为上悬窗、中悬窗和下悬窗。
上悬窗铰链安装在窗扇的上边，一般向外开，防雨好，多采用作外窗及外门上的亮子（图12.2（c））。
中悬窗是在窗扇两边中部装水平转轴，开启时窗扇绕水平轴旋转，开启时窗扇上部向内，下部向外，对挡雨、通风均有利，并且开启易于机械化，故常用作大空间建筑的高侧窗，也可用于外窗或用于靠外廊的窗（图12.2（d））。

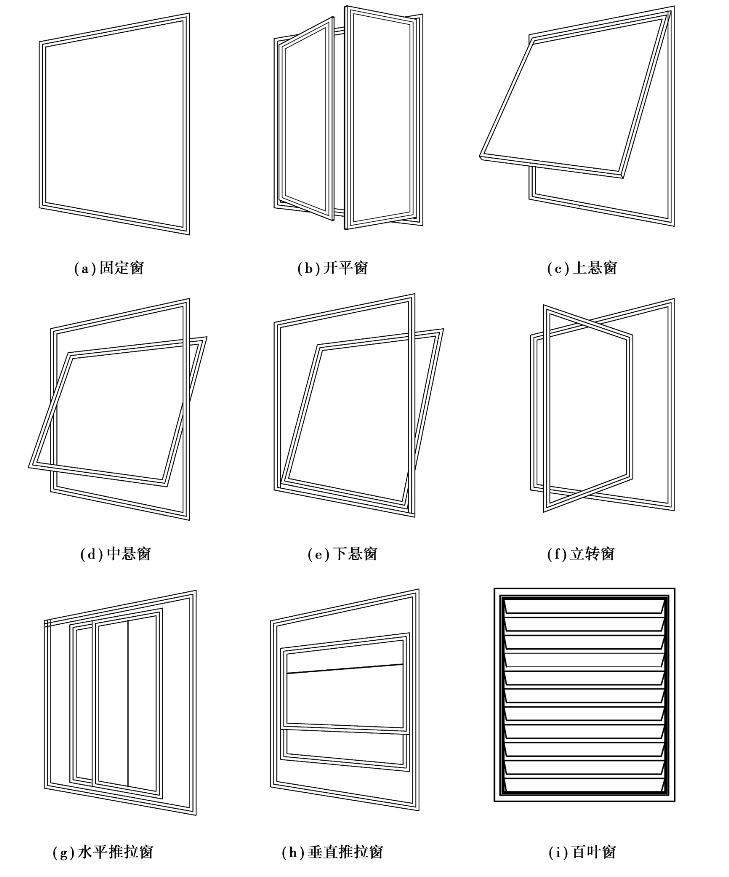

图12.2 窗的开启方式
下悬窗铰链安在窗扇的下边，一般向外开，通风较好，不防雨，不宜用作外窗，一般用于内门上的亮子（图12.2（e））。(www.chuimin.cn)
④立转窗。立转窗在窗扇上下冒头中部设转轴，立向转动，有利于采光和通风，但安装纱窗不便，密闭和防雨性能较差（图12.2（f）），多用于低侧窗。
⑤推拉窗。分水平推拉窗（图12.2（g））和垂直推拉窗（图12.2（h））两种，不占据室内空间，外观美丽、价格经济、密封性较好。一般在窗扇上设滑轨槽，开启灵活，窗扇受力状态好、不易损坏，开窗面积较平开窗大，既增加室内的采光，又改善建筑物的整体形貌，但通气面积受一定限制，五金及安装也较复杂。一般适用于铝合金及塑料窗。
⑥百叶窗。百叶窗的百叶板有活动和固定两种。活动百叶板常作遮阳和通风之用，易于调整。固定百叶窗常作通风之用（图12.2（i））。
（2）按使用材料分类
窗按使用材料可以分为木窗、钢窗、铝合金窗、塑钢窗、玻璃窗等。
2）窗洞口尺寸的确定
窗洞口大小的确定，主要考虑采光的效果，按照国家相应的规范要求，主要通过房间的窗地比来量化，即窗洞口与房间净面积之比，也称采光系数。我国民用建筑的窗地比最低值详见表12.2。
表12.2 民用建筑的窗地比最低值
窗洞的高度、宽度还要考虑房间的通风、构造做法和建筑造型等要求等。对一般民用建筑用窗，各地均有通用图，各类窗洞的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。一般平开木窗的窗扇高度为800～1 200mm，宽度不宜大于500mm。上下悬窗的窗扇高度为300～600mm，中悬窗窗扇高不宜大于1 200mm，宽度不宜大于1 000mm；推拉窗高宽均不宜大于1 500mm。
