1）门的类型

（1）按开启方式分类

①平开门。平开门是水平开启的门，它的铰链装于门扇的一侧与门框相连，使门扇围绕铰链轴转动。其门扇有单扇、双扇，向内开和向外开之分。平开门构造简单，开启灵活，加工制作简便，易于维修，是建筑中最常见、使用最广泛的门（图12.1（a））。

平开门的门扇受力状态较差，易产生下垂或扭曲变形，所以门洞尺寸一般不大于3 600mm×3 600mm。门扇一般由木、钢或钢木组合而成。当门的面积大于5m2时，宜采用角钢骨架，而且最好在洞口两侧做钢筋混凝土壁柱，或者在砌体墙中砌钢筋混凝土砌块，使之与门扇上的铰链对应安装。

②弹簧门。弹簧门的开启方式与普通平开门相同，不同之处是以弹簧铰链代替普通铰链，借助弹簧的力量使门扇能向内、向外开启并可保持关闭状态。它使用方便，美观大方，广泛用于商店、学校、医院、办公和商业大厦（图12.1（b））。

考虑到使用安全，弹簧门的门扇或门扇上部应镶嵌玻璃，门扇两边的人可以互相观察到对方，以避免人流相撞，但幼儿园、中小学等建筑不得使用弹簧门，以保证安全。

③推拉门。推拉门开启时，门扇沿轨道向左右滑行。推拉门通常为单扇和双扇，也可做成双轨多扇或多轨多扇。开启时，门扇可隐藏于墙内或悬于墙外。根据轨道的位置，推拉门可为上挂式和下滑式。当门扇高度小于4m时，一般作为上挂式推拉门，即在门扇的上部装置滑轮，滑轮吊在门过梁的预埋导轨上。当门扇高度大于4m时，一般采用下滑式推拉门，即在门扇下部装滑轮，将滑轮置于预埋在地面的下导轨上。为使门保持垂直状态下稳定运行，导轨必须平直，并有一定刚度，下滑式推拉门的上部应设导向装置，较重型的上挂式推拉门则在门的下部设导向装置。

推拉门开启时不占空间，受力合理，不易变形，但在关闭不易严密，构造亦较复杂，多在工业建筑中用作仓库和车间大门。在民用建筑中，一般采用轻便推拉门分隔内部空间（图12.1（c））。

④折叠门。折叠门可分为侧挂式折叠门和推拉式折叠门两种。它由多扇门构成，每扇门宽度为500～1 000mm，一般以600mm为宜，适用于宽度较大的洞口。侧挂式折叠门与普通平开门相似，只是门扇之间用铰链相连而成。当用铰链时，一般只能挂两扇门，不适用于宽大洞口。如侧挂门扇超过两扇时，则需使用特制铰链（图12.1（d））。

折叠门开启时占空间少，但构造较复杂，一般用在公共建筑或住宅中作灵活分隔空间用。

⑤转门。转门是由两个固定的弧形门套和垂直旋转的门扇构成。门扇可分为三扇或四扇，绕竖轴旋转。转门对隔绝室外气流有一定作用，可作为寒冷地区公共建筑的外门，但不能作为疏散门。当设置在疏散口时，需在转门两旁另设疏散用门（图12.1（e））。

⑥升降门。升降门多用于工业建筑，一般不经常开关，需要设置传动装置及导轨（图12.1（f））

⑦卷帘门。卷帘门多用于较大且不需要经常开关的门洞，例如商店、门市的大门及某些公共建筑中用作防火分区的设备等。卷帘门由帘板、座板、导轨、手动速放开关装置、按钮开关等部分组成，一般安装在不便采用墙分隔的部位（图12.1（g））。

pagenumber_ebook=329,pagenumber_book=321

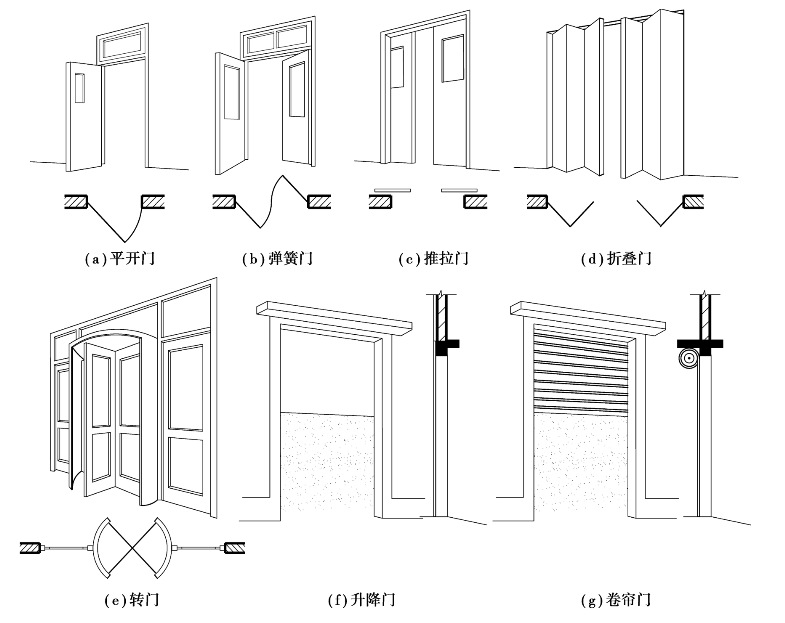

图12.1　门的开启方式

（2）按使用材料分类

门按使用材料可以分为木门、钢门、铝合金门、塑钢门、玻璃门等。(www.chuimin.cn)

①木门。木门常采用松木、杉木制作，为防止变形，所用材料需要干燥处理。潮湿房间不宜用木门窗，也不应采用胶合板或纤维板制作。住宅内门可采用钢框木门（纤维板门芯）以节约木材。大于5m2的木门应采用钢框加斜撑的钢木组合门。

②钢门。钢门强度高，防火性能好，断面小，挡光少，是广泛采用的形式之一。但普通钢门窗易生锈，散热快，维修费用高，由于运输、安装产生的变形又很难调直，致使关闭不严。目前推广使用的彩板钢门、镀塑钢门、渗铝钢门可大大改善钢门的防蚀性。

③铝合金门。铝合金门自重轻，密闭性能好，耐腐蚀，坚固耐用，色泽美观，但保温性差，造价偏高。如果使用绝缘性能好的材料作隔离层（如塑料），则能大大改善其热工性能。

④塑钢门。塑钢门热工性能好，耐腐蚀，耐老化，是具有很大潜能的门窗类型。目前塑钢门窗采用较广，具有广泛的市场。

（3）按构造分类

门按构造不同分为镶板门、夹板门、拼板门、百叶门等。

（4）按功能分类

门按功能不同分为保温门、隔声门、防火门、防护门等。

2）门洞口尺寸的确定

门的尺寸通常是指门洞的高宽尺寸。门作为交通疏散，其尺寸取决于人体尺寸及家具尺寸等，并要符合现行《建筑模数协调统一标准》（GBJ 2—86）的规定。

一般民用建筑门的高度不宜小于2 100mm。如门设有亮子时，亮子高度一般为300～600mm，则门洞高度为门扇高加亮子高，再加门框及门框与墙间的缝隙尺寸，即门洞高度一般为2 400～3 000mm。公共建筑大门高度可视需要适当提高。

门的宽度取值：单扇门为700～1 000mm，双扇门为1 200～2 100mm；宽度在2 100mm以上时，则多做成四扇门或双扇带固定扇的门。辅助房间（如浴厕、贮藏室等），门的宽度可窄些，一般为700～800mm。国家对各类建筑中门洞尺寸均有严格的规定，如《住宅设计规范》（GB 50096—2011）对住宅建筑各部位门洞的最小尺寸规定见表12.1。为了使用方便，一般民用建筑门（木门、铝合金门、塑料门）均编制成标准图，在图上注明类型及有关尺寸，设计时可按需要直接选用。

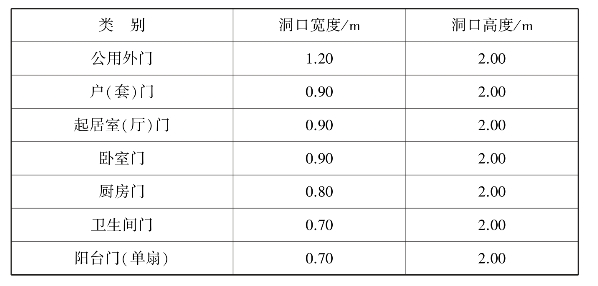

表12.1　住宅建筑各部位门洞最小尺寸

pagenumber_ebook=330,pagenumber_book=322

注：①表中门洞口的高度不包括亮子的高度。
②洞口两侧地面有高低差时，以高地面起计算高度。
