建筑制图中的屋顶隔热和降温方法
【摘要】：隔热降温的形式如下：1）实体材料隔热屋面利用实体材料的蓄热性能及热稳定性、传导过程中的时间延迟、材料中热量的散发等性能，可以使实体材料的隔热屋顶在太阳辐射下，内表面温度比外表面温度有一定的降低。
夏季，特别在我国南方炎热地区，太阳的辐射热使得屋顶的温度剧烈升高，影响室内的生活和工作的条件。因此，要求对屋顶进行构造处理，以降低屋顶的热量对室内的影响。
隔热降温的形式如下：
1）实体材料隔热屋面
利用实体材料的蓄热性能及热稳定性、传导过程中的时间延迟、材料中热量的散发等性能，可以使实体材料的隔热屋顶在太阳辐射下，内表面温度比外表面温度有一定的降低。内表面出现高温的时间常会延迟3～5h，如图11.27（a）（b）所示。一般材料密度越大，蓄热系数越大，这类实体材料的热稳定性也较好，但自重较大。晚间室内气温降低时，屋顶内的蓄热又要向室内散发，故只能适合于夜间不使用的房间。否则，到晚间，由实体材料所蓄存的热量将向室内散发出来，使得室内温度大大超过室外已降下来的气温，反而不如没有设置隔热层的房子。因此，晚间使用的房子如住宅等，是不宜采用实体材料隔热层。
实体材料隔热屋面的做法有以下几种：
①大阶砖或混凝土板实铺屋顶，可作上人屋面，如图11.27（c）所示；
②种植屋面，植草后散热较好，如图11.27（d）所示；
③砾石层屋面，如图11.27（e）所示；
④蓄水屋顶，对太阳辐射有一定反射作用，热稳定性和蒸发散热也较好，如图11.27（f）所示。

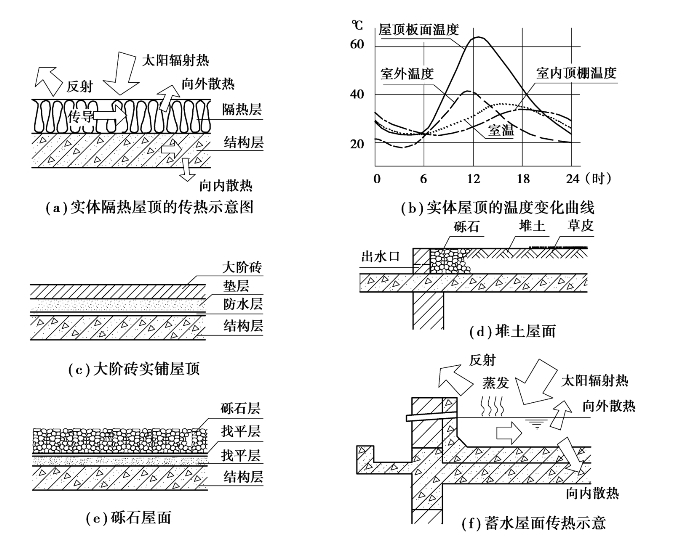

图11.27 实体材料隔热屋顶
此外还有砾石层内灌水者。
2）通风层降温屋顶
在屋顶中设置通风的空气间层，利用间层通风，散发一部分热量，使屋顶变成两次传热，以减低传至屋面内表面的温度，如图11.28（a）所示。实测表明：通风屋顶比实体屋顶的降温效果有显著的提高，如图11.28（b）所示。通风隔热屋顶根据结构层的地位不同分为两类：
（1）通风层设在结构层下面
通风层设在结构层下面即吊顶棚，檐墙需设通风口（图11.29）。平屋顶坡屋顶均可采用。优点是防水层可直接做在结构层上面；缺点是防水层与结构层均易受气候直接影响而变形。

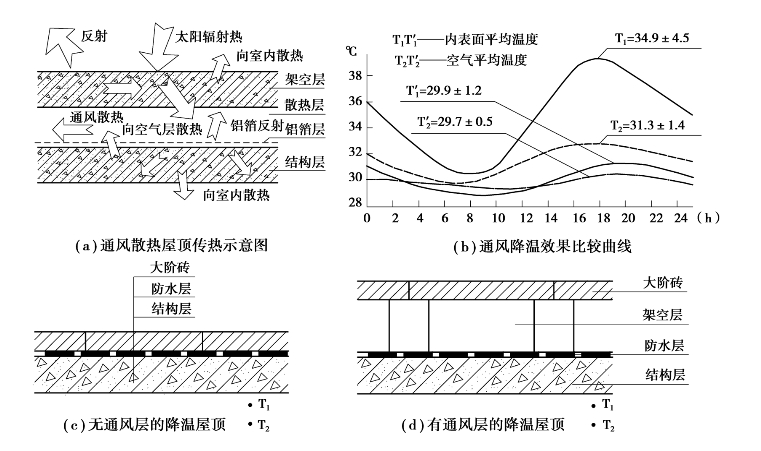

图11.28 通风降温屋顶的传热情况和降温效果

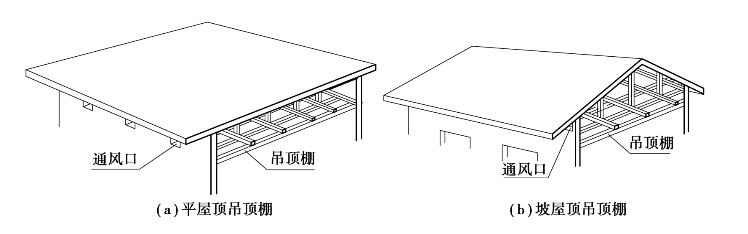

图11.29 通风层在结构层下面的降温屋顶(https://www.chuimin.cn)
（2）通风层在结构层上面
瓦屋面可做成双层，屋檐设进风口，屋脊设出风口，可以把屋面的夏季太阳辐射热从通风中带走一些，使瓦底面的温度有所降低（图11.30（a））。
采用槽板上设置弧形大瓦，室内可得到较平整的平面，又可利用槽板空挡通风，而且槽板还可把瓦间渗入雨水排泄出屋面（图11.30（b））。采用椽子或擦条下钉纤维板的隔热层顶（图11.30（c））。以上均须做通风屋脊方能有效。
3）反射降温屋顶
表面材料的颜色和光滑度对热辐射的反射作用，对平屋顶的隔热降温也有一定的效果（图11.31）。例如屋面采用淡色砾石铺面或用石灰水刷白对反射降温都有一定效果。如果在通风屋顶中的基层加一层铝箔，则可利用其第二次反射作用，对屋顶的隔热效果将有进一步的改善（图11.32）。
图11.30 瓦屋顶通风隔热构造

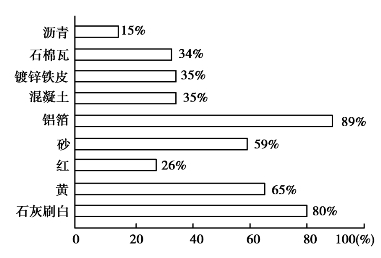

图11.31 屋面对太阳辐射热反射程度

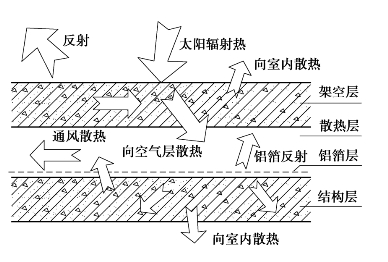

图11.32 铝箔屋顶反射通风散热示意图
4）蒸发散热降温屋顶
（1）淋水屋面
屋脊处装水管在白天温度高时向屋面上浇水，形成一层流水层，利用流水层的反射吸收和蒸发以及流水的排泄可降低屋面温度（图11.33）。

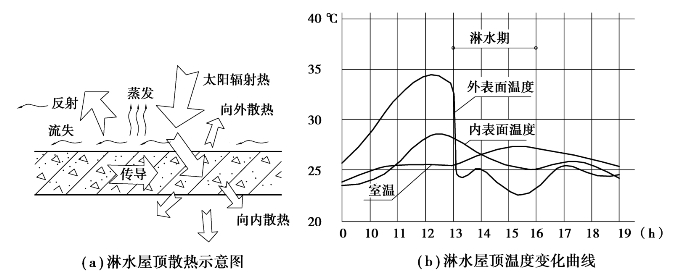

图11.33 淋水屋顶的降温情况
（2）喷雾屋面
在屋面上系统地安装排水管和喷嘴，夏日喷出的水在屋面上空形成细小水雾层，雾结成水滴落下又在屋面上形成一层流水层。水滴落下时，从周围的空气中吸取热量，又同时进行蒸发，因而降低了屋面上空的气温和提高了它的相对湿度。此外，雾状水滴也多少吸收和反射一部分太阳辐射热；水滴落到屋面后，与淋水屋顶一样，再从屋面上吸取热量流走，进一步降低了表面温度，因此它的隔热效果更高。
