建筑制图与房屋建筑学-柔性防水屋面解析
【摘要】：表11.2卷材防水层2）卷材厚度的选择为了确保防水工程质量，使屋面在防水层合理使用年限内不发生渗漏，除卷材的材质因素外，其厚度也应考虑为最主要的因素，见表11.3。图11.11檐口构造有组织排水宜优先采用外排水，高层建筑、多跨及集水面较大的屋面应采用内排水。
柔性防水屋面系将柔性的防水卷材或片材用胶结料粘贴在屋面上，形成一个大面积的封闭防水覆盖层，是典型的以“堵”为主的防水构造。这种防水层材料有一定的延伸性，有利于适应直接暴露在大气层的屋面和结构的温度变形，故称柔性防水屋面，亦称卷材防水屋面。
我国过去一直沿用沥青油毡作为屋面的主要防水材料，这种防水屋面优点是造价经济，有一定的防水能力，缺点是：须热施工、污染环境、低温脆裂、高温流淌、7～8年即要重修。现阶段常用的有APP改性沥青卷材、三元丁橡胶防水卷材、OMP改性沥青卷材、氯丁橡胶卷材、氯化聚乙烯-橡胶共混防水卷材、水貂LYX-603防水卷材、铝箔面油毡等。这些材料的优点是冷施工、弹性好、寿命长，但目前价格较高，其节点构造如图11.8所示。

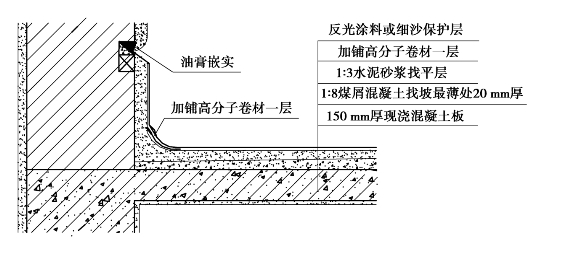

图11.8 高分子卷材防水屋面节点构造
1）卷材防水屋面的基本构造
卷材防水屋面由结构层、找平层、防水层和保护层组成，适用于防水等级为Ⅰ～Ⅱ级的屋面防水。
①结构层为装配式钢筋混凝土板时，应采用细石混凝土灌缝，其强度等级不应小于C20。
②找平层常用20～30mm厚1∶3水泥砂浆或细石混凝土，表面压实平整，排水坡度一般为2%～3%，檐沟处为1%。构造上需设间距不大于6 000mm的分格缝。
③防水层主要采用沥青类卷材、高聚物改性沥青防水卷材和合成高分子防水卷材三类，见表11.2。
④保护层分为不上人屋面保护层和上人屋面保护层。

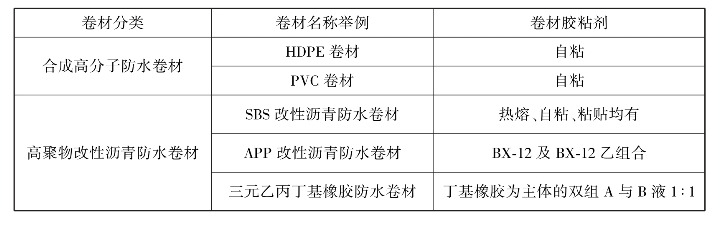

表11.2 卷材防水层
2）卷材厚度的选择
为了确保防水工程质量，使屋面在防水层合理使用年限内不发生渗漏，除卷材的材质因素外，其厚度也应考虑为最主要的因素，见表11.3。

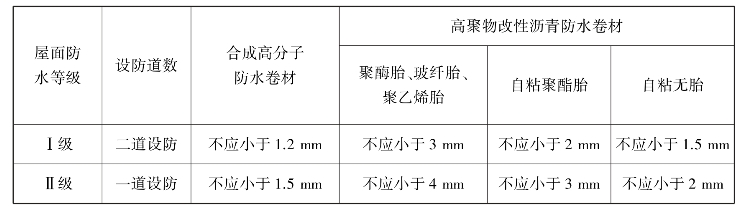

表11.3 卷材厚度选用
注：（摘自《屋面工程技术规范》GB 50345—2012第4.5.5条。
3）卷材防水层的铺贴方法
卷材防水层的铺贴方法包括冷粘法、自粘法、热熔法等常用铺贴方法。
①冷粘法铺贴卷材是在基层涂刷基层处理剂后，将胶黏剂涂刷在基层上，然后再把卷材铺贴上去。
②自粘法铺贴卷材是在基层涂刷基层处理剂的同时，撕去卷材的隔离纸，立即铺贴卷材，并在搭接部位用热风加热，以保证接缝部位的粘结性能。
③热熔法铺贴卷材是在卷材宽幅内用火焰加热器喷火均匀加热，直到卷材表面有光亮黑色即可粘合，并压粘牢，厚度小于3mm的高聚物改性沥青卷材禁止使用。当卷材贴好后还应在接缝口处用10mm宽的密封材料封严。
以上粘贴卷材的方法主要用于高聚物改性沥青防水卷材和合成高分子防水卷材防水屋面，在构造上一般是采用单层铺贴及少采用双层铺贴。
4）卷材防水屋面排水设计的主要步骤
首先将屋面划分为若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。屋面排水的设计原则是排水通畅、简捷，雨水口负荷均匀。具体步骤是：
①确定屋面坡度的形成方法和坡度大小。
②选择排水方式，划分排水区域。(www.chuimin.cn)
③确定天沟的断面形式及尺寸。
④确定落水管所用材料和大小及间距。单坡排水的屋面宽度不宜超过12 000mm，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般为18 000～24 000mm，每根落水管可排除约200m2的屋面雨水，如图11.9所示。
5）卷材防水屋面的节点构造
卷材防水屋面在檐口，屋面与突出构件之间、变形缝、上人孔等处特别容易产生渗漏，所以应加强这些部位的防水处理。
（1）泛水
泛水高度不应小于250mm，转角处应将找平层做成半径不小于20mm的圆弧或45°斜面，使防水卷材紧贴其上。贴在墙上的卷材上口易脱离墙面或张口，导致漏水，因此上口要做收口和挡水处理，收口一般采用钉木条、压铁皮、嵌砂浆、嵌配套油膏和盖镀锌铁皮等处理方法。对砖砌女儿墙，防水卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理，也可在墙上留凹槽，卷材收头压入凹槽内固定密封，凹槽上部的墙体亦应做防水处理；对混凝土墙，防水卷材的收头可采用金属压条钉压，并用密封材料封固，如图11.10所示。进出屋面的门下踏步也应做泛水收头处理，一般将屋面防水层沿墙向上翻起至门槛踏步下，并覆以踏步盖板，踏步盖板伸出墙外约60mm。

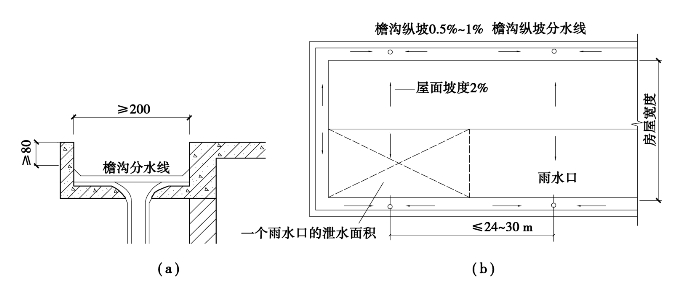

图11.9 屋面排水组织设计

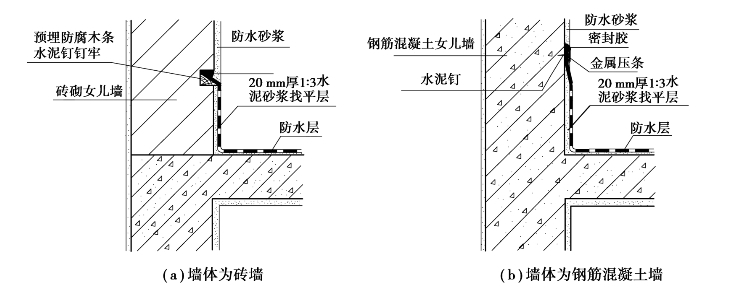

图11.10 泛水的做法
（2）檐口及檐沟
檐口是屋面防水层的收头处，此外的构造处理方法与檐口的形式有关。檐口的形式由屋面的排水方式和建筑物的立面造型要求来确定，一般有无组织排水檐口、挑檐沟檐口、女儿墙檐口和斜板挑檐檐口等。
①无组织排水檐口是当檐口出挑较大时，常采用钢筋混凝土屋面板直接出挑，但出挑长度不宜过大，檐口处做滴水线。
②有组织排水檐口是将聚集在檐沟中的雨水分别由雨水口经水斗、雨水管（又称水落管）等装置疏导至室外明沟内。在有组织的排水中，通常有两种情况：檐沟排水和女儿墙排水。檐沟可采用钢筋混凝土制作，挑出墙外，挑出长度大时可用挑梁支承檐沟。檐沟内的水经雨水口流入雨水管，如图11.11（a）所示。在女儿墙的檐口，檐沟也可设于外墙内侧，如图11.11（b）所示。并在女儿墙上每隔一段距离设雨水口，檐沟内的水经雨水口流入雨水管中。也可不设檐沟，雨水顺屋面坡度直通至雨水口排出女儿墙外，或借弯头直接通至雨水管中。

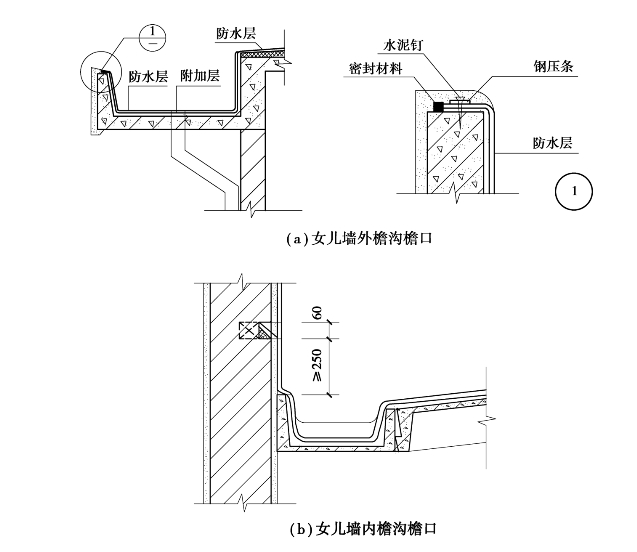

图11.11 檐口构造
有组织排水宜优先采用外排水，高层建筑、多跨及集水面较大的屋面应采用内排水。北方为防止排水管被冻结也常做内排水处理。外排水系根据屋面大小做成四坡、双坡或单坡排水。内排水也将屋面做成坡度，使雨水经埋置于建筑物内部的雨水管排到室外。
檐沟根据檐口构造不同可设在檐墙内侧或出挑在檐墙外。檐沟设在檐墙内侧时，檐沟与女儿墙相连处要做好泛水处理，如图11.12（a）所示，并应具有一定纵坡，一般为0.5%～1%。挑檐檐沟为防止暴雨时积水产生倒灌或排水外泄，沟深（减去起坡高度）不宜小于150mm。屋面防水层应包入沟内，以防止沟与外檐墙接缝处渗漏。沟壁外口底部要做滴水线，防止雨水顺沟底流至外墙面，如图11.12（b）所示。
内排水屋面的落水管往往在室内，靠墙或柱子，万一损坏，不易修理。雨水管应选用能抗腐蚀及耐久性好的铸铁管和铸铁排水口，也可以采用镀锌钢管或PVC管。由于屋面的排水坡度在不同的坡面相交处就形成了分水线，将整个屋面明确地划分为一个个排水区。排水坡的底部应设屋面落水口。屋面落水口应布置均匀，其间距决定于排水量，有外檐天沟时不宜大于24m，无外檐天沟或内排水时不宜大于15m。
③雨水口是屋面雨水排至落水管的连接构件，通常为定型产品，多用铸铁、钢板制作。雨水口分直管式和弯管式两大类。直管式用于内排水中间天沟，外排水挑檐等，弯管式只适用女儿墙外排水天沟。
直管式雨水口是根据降雨量和汇水面积选择型号，套管呈漏斗型，安装在挑檐板上，防水卷材和附加卷材均粘在套管内壁上，再用环形筒嵌入套管内，将卷材压紧，嵌入深度不小于100mm，环形筒与底座的接缝须用油膏嵌缝。雨水口周围直径500mm范围内坡度不小于5%，并用密封材料涂封，其厚度不小于2mm，雨水口套管与基层接触处应留宽20mm、深20mm的凹槽，并嵌填密封材料，如图11.13（a）所示。弯管式雨水口呈90°弯状，由弯曲套管和铸铁两部分组成。弯曲套管置于女儿墙预留的孔洞中，屋面防水卷材和泛水卷材应铺到套管的内壁四周，铺入深度至少50mm，套管口用铸铁遮挡，防止杂物堵塞水口，如图11.13（b）所示。

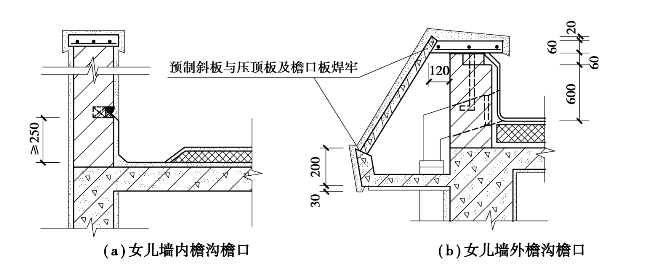

图11.12 女儿墙檐口构造

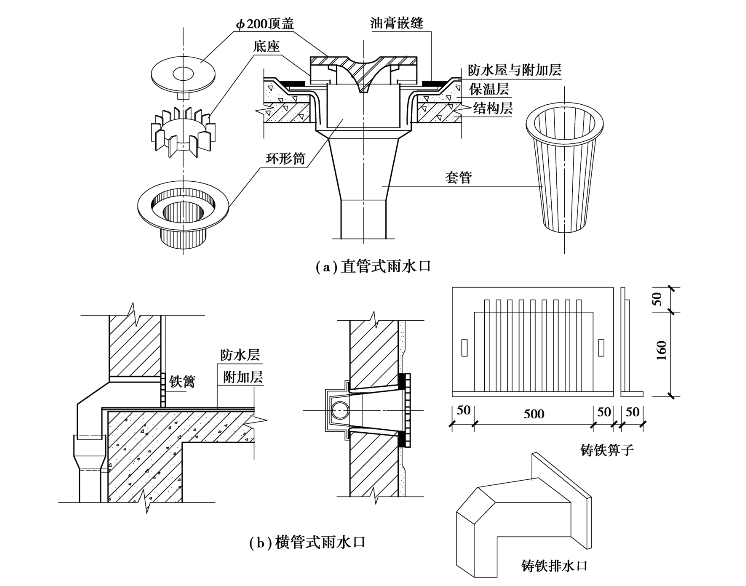

图11.13 柔性卷材屋面雨水口构造
