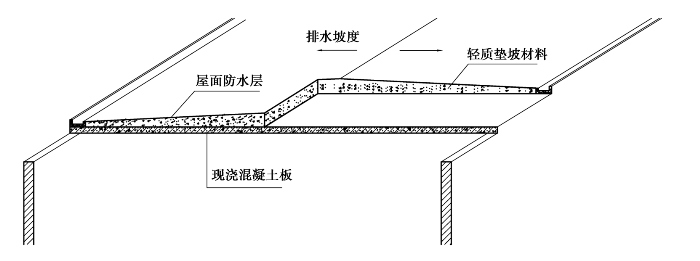

【摘要】：图11.4平屋顶外檐沟排水形式女儿墙内檐排水设有女儿墙的平屋顶，可在女儿墙里面设内檐沟或近外檐处垫坡排水，雨水口可穿过女儿墙，在外墙外面设落水管，也可在外墙的里面设管道井并设落水管。雨水管的最大间距：挑檐平屋顶为24 000mm，女儿墙外排水平屋顶及内檐沟暗管排水平屋顶为18 000mm。图11.6平屋顶搁置坡度垫置坡度垫置坡度亦称填坡或材料找坡，坡度不小于2%。图11.7平屋顶垫置坡度

1）排水坡度

屋面排水通畅，必须选择合适的屋面排水坡度。从排水角度考虑，排水坡度越大越好；但从结构上、经济上以及上人活动等的角度考虑，又要求坡度越小越好。一般根据屋面材料的表面粗糙程度和功能需要而定。常见的不上人防水卷材屋面和混凝土屋面，多采用2%～3%的排水坡度，而上人屋面多采用1%～2%的排水坡度。

2）排水方式

屋顶排水可分为无组织排水和有组织排水两类，排水系统的组织又与檐部做法有关，要与建筑外观结合起来统一考虑。

（1）外檐自由落水

外檐自由落水又称无组织排水，即屋面伸出外墙，形成挑出的外檐，使屋面的雨水经外檐自由落下至地面。这种做法构造简单、经济，但落水时，雨水将会溅湿勒脚，有风时，雨水还可能冲刷墙面，一般适用于低层及雨水较少（年降雨量＜900mm）的地区。

（2）外檐沟排水

屋面可以根据房屋的跨度和外形需要，做成单坡、双坡或四坡排水，同时相应地在单面、双面或四面设置排水檐沟，如图11.4所示。雨水从屋面排至檐沟，沟内垫出不小于0.5%的纵向坡度，把雨水引向雨水口经水落管排泄到地面的明沟和集水井并排到地下的城市排水系统中。为了上人或造型需要也可在外檐内设置栏杆或易于泄水的女儿墙，如图11.4（d）所示。

pagenumber_ebook=307,pagenumber_book=299

图11.4　平屋顶外檐沟排水形式

（3）女儿墙内檐排水

设有女儿墙的平屋顶，可在女儿墙里面设内檐沟（图11.5（b））或近外檐处垫坡排水（图11.5（a）），雨水口可穿过女儿墙，在外墙外面设落水管，也可在外墙的里面设管道井并设落水管。

pagenumber_ebook=308,pagenumber_book=300

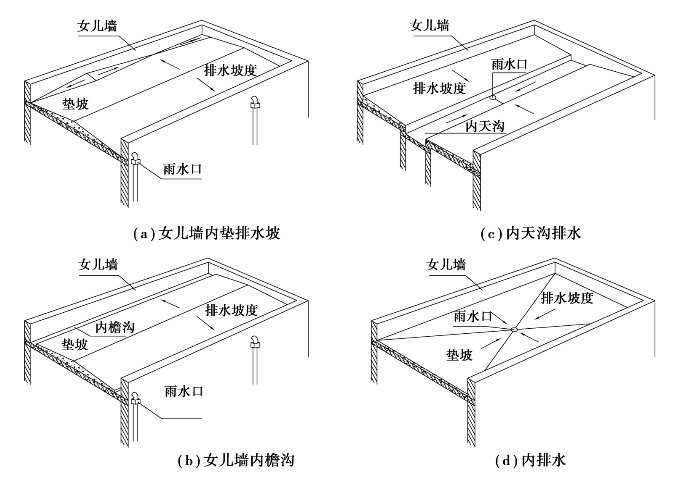

图11.5　平屋顶内檐沟和内排水形式

（4）内排水(www.chuimin.cn)

大面积、多跨、高层以及特种要求的平屋顶常做成内排水方式（图11.5（a）、（d）），雨水经雨水口流入室内落水管，再由地下管道把雨水排到室外排水系统。

有组织排水适用于以下情况：当年降雨量＞900mm的地区，檐口高度＞8m；年降雨量＜900mm的地区，而檐口高度＞10m。另外，临街建筑不论檐口高度如何，为了避免屋面雨水落入人行道，均需采用有组织排水。

有组织排水应做到排水通畅简捷，雨水口负荷均匀。屋面排水区一般按每个雨水口排除150～200m2屋面面积（水平投影）进行划分。当屋顶有高差，高处屋面雨水口集水面积＜100m2时，雨水管的水可直接排在较低的屋面上，但应在出水口处设水簸箕（混凝土板、石板等）。若集水面积＞100m2，高处屋面应设雨水管直接与低处屋面雨水管连接，或自成独立的排水系统。

为了防止暴雨时积水产生倒灌或雨水外泄，檐沟净宽不应小于200mm，分水线处最小深度应大于80mm。

雨水管的最大间距：挑檐平屋顶为24 000mm，女儿墙外排水平屋顶及内檐沟暗管排水平屋顶为18 000mm。雨水管直径，民用建筑采用75～100mm，常用直径为100mm。

3）排水坡度的形式

（1）搁置坡度

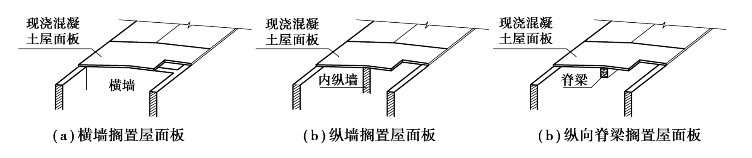

搁置坡度亦称撑坡或结构找坡，坡度不小于3%，屋顶的结构层根据屋面排水坡度搁置成倾斜（图11.6），再铺设防水层。这种做法不需另加找坡层，荷载轻、施工简便，造价低，但顶层房间内不另吊顶棚时，房间顶面稍有倾斜。
