踏步和栏杆扶手的构造方法
【摘要】：图10.17踏步防滑条构造2）栏杆与扶手构造楼梯的防护构件是栏杆和扶手，通常设置于楼梯段和平台临空一侧，三股人流时两侧设扶手，四股人流时加中间扶手。图10.18透空式扶手方钢截面边长与圆钢的直径一般为15～25mm，栏杆钢条花格的间隙对居住建筑或儿童使用的楼梯均不宜超过110mm，同时为防止儿童攀爬，不应设水平横杆。图10.19钢化玻璃栏杆常用的楼梯栏杆多为钢构件，包括圆钢、钢管、方钢、扁钢等的组合。
1）踏步面层及防滑处理
楼梯踏步面层做法一般与楼地面相同，踏步的上表面要求耐磨，便于清洁。常用的做法有人造石、缸砖贴面、大理石、花岗岩等面层（图10.16）。

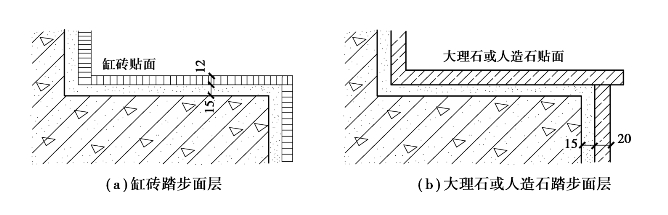

图10.16 踏步面层构造
在人流较为集中、拥挤的建筑里，若踏步面层太过光滑，则行人容易滑跌，所以踏步表面应有防滑措施。最简单的防滑措施是在做踏步面层时留出2～3道凹槽，但这样一来，容易导致在使用中被灰尘填堵，防滑效果不好。要求高的建筑可铺地毯或防滑塑料或橡胶贴面，一般建筑常在近踏步口做1～2条防滑条或防滑包口（图10.17）。防滑条长度一般按踏步长度每边减去150mm，材料可采用塑料条或橡皮条、金属条、马赛克、折角铁等。

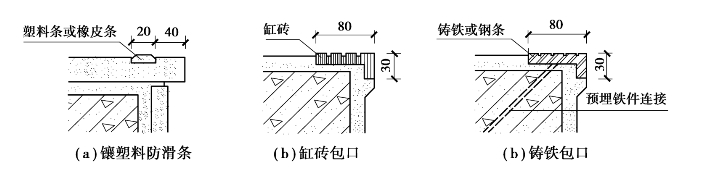

图10.17 踏步防滑条构造
2）栏杆与扶手构造
楼梯的防护构件是栏杆和扶手，通常设置于楼梯段和平台临空一侧，三股人流时两侧设扶手，四股人流时加中间扶手。
（1）透空式栏杆
透空式栏杆多采用方钢、圆钢钢管等材料并可焊接或铆接成各种图案，既有防护作用又起装饰作用，如图10.18所示。
图10.18 透空式扶手
方钢截面边长与圆钢的直径一般为15～25mm，栏杆钢条花格的间隙对居住建筑或儿童使用的楼梯均不宜超过110mm，同时为防止儿童攀爬，不应设水平横杆。
（2）栏板和组合式栏杆
栏板多采用钢筋混凝土，也可用透明钢化玻璃或有机玻璃镶嵌于栏杆立柱之间。钢筋混凝土实心栏板可以现浇，也可以预制。
将透空栏杆和栏板组合在一起可构成组合式栏杆，以栏杆作为主要的抗侧力构件，栏板作为防护和装饰构件。栏杆竖杆常采用不锈钢等材料，栏板常采用夹丝玻璃、钢化玻璃等轻质和美感的材料，夹丝玻璃抗水平冲击力较强，是比较理想的栏板材料，如图10.19所示。
图10.19 钢化玻璃栏杆

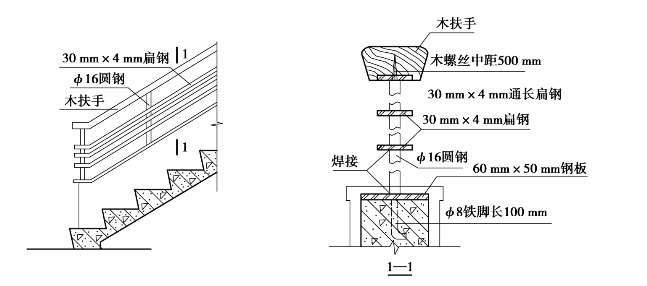

常用的楼梯栏杆多为钢构件，包括圆钢、钢管、方钢、扁钢等的组合。其中，立杆与钢筋混凝土梯段及平台之间的固定方式有：与预埋铁件焊接、开脚铁件预埋（或留空后装）、与预埋铁件螺栓连接、直接用膨胀螺栓固定等几种。安装位置为踏步侧面或踏步上面的边沿部分，如图10.20所示；横杆则多采用焊接方式与立杆连接，如图10.21所示。
(www.chuimin.cn)
图10.20 栏杆立柱位置
3）扶手
扶手一般多用硬木制作，也有金属扶手、塑料扶手等。
图10.21 组合式栏杆示例
（1）栏杆与扶手的连接
木扶手靠木螺丝通过一个通长扁铁与空花栏杆连接，扁铁与栏杆顶端焊接并每隔300mm左右开一小孔，穿过木螺丝固定；金属扶手是通过焊接的方法连接；塑料扶手是利用其弹性卡固定在扁钢带上，如图10.22所示。
图10.22 扶手安装及固定
栏杆扶手与墙、柱的连接：靠墙扶手以及楼梯顶层的水平栏杆扶手应与墙、柱连接。可以在砖墙上预留孔洞，将栏杆扶手插入洞内并嵌固；也可以在混凝土柱相应的位置上预埋铁件，再与栏杆扶手的铁件焊接，如图10.23所示。
图10.23 靠墙扶手安装实例
（2）楼梯转折处扶手的处理
楼梯转折处扶手顶部通常会存在一个高差，必须对此进行恰当处理。当上行楼梯和下行楼梯的第一个踏步口设在一条线上，如果平台处栏杆紧靠踏步口设置，侧栏杆扶手的顶部高度突然变化，扶手需做成一个较大的弯曲线，即鹤颈扶手，是上下连接，如图10.24（a）所示。这种处理方法费工费料，使用不便，应尽量避免。通常的处理方法：
①在平台处栏杆伸出踏步回线约半步的地方，扶手连接可以较顺，但这样处理使平台在栏杆处的净宽缩小了半步宽度，可能造成搬运物件的困难，如图10.24（b）所示。
②将上下行楼梯的踏步错开一步或数步，这样扶手的连接可以较顺，但却增加了楼梯间的长度，如图10.24（c）所示。
③当然也可以采用图10.24（d）所示方法处理，但外形不太美观。

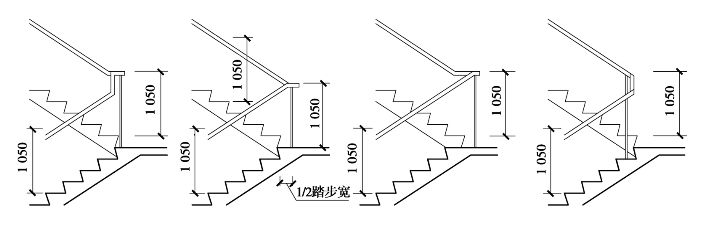

图10.24 楼梯转折处扶手的处理
