楼梯尺寸：建筑制图与房屋建筑学
【摘要】：民用建筑中，楼梯踏步的最小宽度与最大高度的限制值的规定，见表10.1。对成年人而言，楼梯踢面高度以150mm左右最为舒适，不应高于175mm。图10.6楼梯尺寸的确定梯段宽度按每股人流宽为550～700mm确定。楼梯坡度在30°左右时常采用1 050mm高的扶手；儿童使用的楼梯扶手一般为600mm。图10.10楼梯扶手在公共建筑中，当楼梯段较宽时，常在楼梯段和平台靠墙一侧设置靠墙扶手。
（1）踏步尺寸
踏步高度与人的步距有关系，宽度则应与人脚的长度相适应。确定和计算踏步尺寸的方法和公式很多，通常采用两倍的踏步高度加踏步宽度等于一般人行走的步距的经验公式确定，即：
2h+b=600～620mm
式中 h——踏步高度，称为踢面；
b——踏步宽度，称为踏面；
600～620mm——一般人行走时的平均步距。
民用建筑中，楼梯踏步的最小宽度与最大高度的限制值的规定，见表10.1。

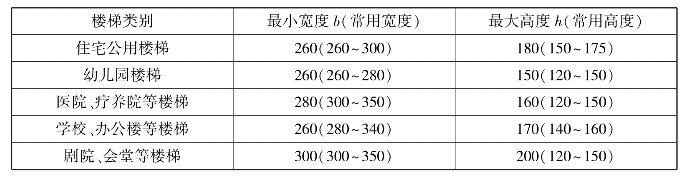

表10.1 楼梯踏步最小宽度和最大宽度 单位：mm
注：摘自《民用建筑设计通则》（GB 50352—2005）。
一般取值的原则是：使用楼梯的人流量大或使用者体能较弱时，b取值较大而h取值较小；反之，b取值较小而h取值较大。
对成年人而言，楼梯踢面高度以150mm左右最为舒适，不应高于175mm。踏面的宽度以300mm左右为宜，不应窄于260mm。当踏面宽度过大时，将导致楼梯段长度增加；而踏面宽度过窄时，行走时会产生危险。实际工程中经常采用出挑踏面的方法，使得在梯段总长度不变情况下增加踏步面宽，如图10.5（c）所示。一般踏面的出挑长度为20～30mm。
（2）梯段宽度与平台宽度
楼梯设计主要是楼梯梯段和平台的设计，而梯段和平台的尺寸与楼梯间的开间、进深和层高有关，如图10.6所示。

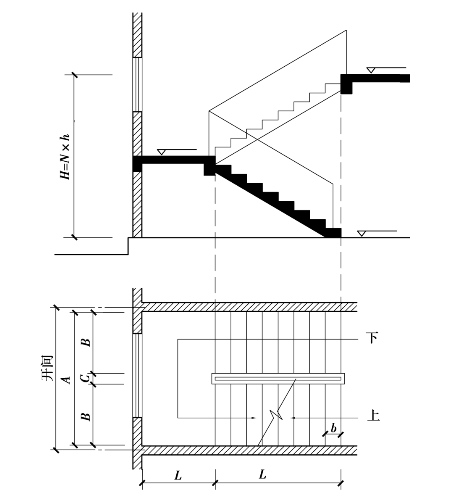

图10.6 楼梯尺寸的确定
梯段宽度按每股人流宽为550～700mm确定。
一般单股人流通行梯段宽850mm；双股人流通行梯段宽1 200～1 400mm；三股人流通行时梯段宽1 500～2 100mm。平台宽应不小于梯段的（净）宽度，以确保通过楼梯段的人流和货物也能顺利地在楼梯平台上通过，如图10.7所示。

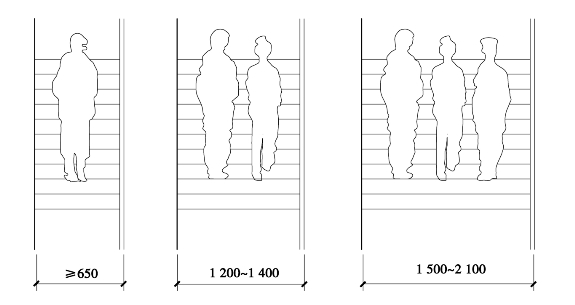

图10.7 楼梯宽度的确定
（3）梯段宽度与平台宽的计算
①梯段宽B：
式中 A——开间净宽；
C——两梯段之间的缝隙宽（梯井宽），考虑消防、安全和施工的要求，C=60～120mm。
平台宽D：
D≥B
②踏步数量的确定：(www.chuimin.cn)
式中 H——层高；
h——踢面高。
③梯段长度的计算。
梯段长度取决于踏步数量。当N已知后，两段等跑的楼梯梯段长L为：
式中 b——踏面宽。
（4）楼梯净空高度
楼梯的净空高度包括梯段的净高和平台上的净空高度。梯段间的净高是指梯段空间的最小高度，即下层梯段踏步前缘至其正上方梯段下表面的垂直距离。梯段间的净高与人体尺度、楼梯的坡度有关；平台过道处的净高是指平台过道地面至上部结构最低点（通常为平台梁）的垂直距离。在确定两个净高时，还应充分考虑人们肩扛物品对空间的实际需要，避免由于碰头而产生压抑感。有关规范规定，梯段净高不应小于2 200mm，平台过道处净高不应小于2 000mm，起止踏面前缘与顶部凸出物内边缘线的水平距离不应小于300mm，如图10.8所示。
图10.8 梯段及平台部位净高要求
当楼梯底层中间平台下做通道时，为求得下面空间净高≥2 000mm，常采用如图10.9所示的几种处理方法：

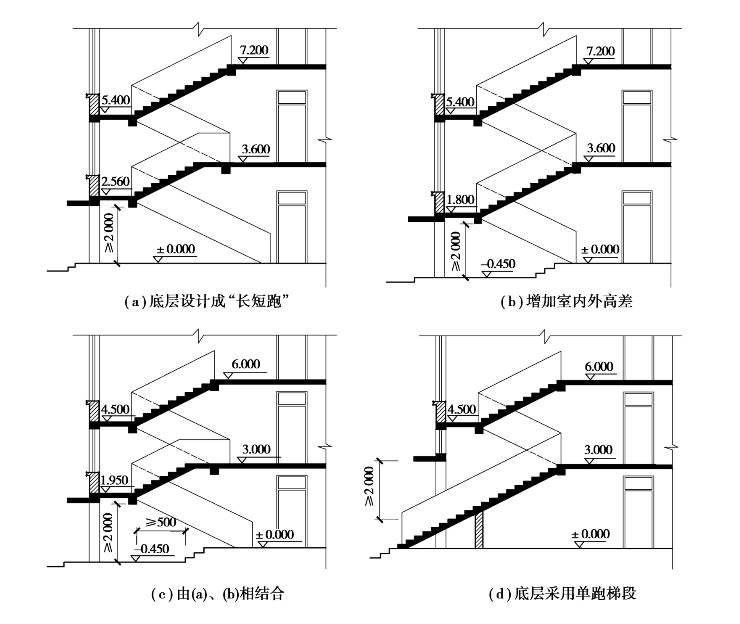

图10.9 平台下做出入口时楼梯净高设计的几种方式
①将楼梯底层设计成“长短跑”，让第一跑的踏步数多些，第二跑踏步数少些，利用踏步数的多少来调节下部净空的高度，如图10.9（a）所示。
②增加室内外高差，如图10.9（b）所示。
③将上述两种方法结合，即降低底层中间平台下的地面标高，同时增加楼梯底层第一个梯段的踏步数量，如图10.9（c）所示。
④将底层采用单跑楼梯，这种方式多用于少雨地区的住宅建筑，如图10.9（d）所示。
（5）栏杆扶手尺寸
楼梯栏杆扶手的高度，指踏面中点至扶手顶面的垂直距离。楼梯扶手的高度与楼梯的坡度、楼梯的使用要求有关。较陡的楼梯，扶手的高度矮些，坡度平缓时高度可稍大。楼梯坡度在30°左右时常采用1 050mm高的扶手；儿童使用的楼梯扶手一般为600mm。一般室内楼梯扶手≥900mm，靠梯井一侧水平栏杆长度＞500mm时，其高度≥1 000mm，室外楼梯栏杆高≥1 050mm，如图10.10所示。

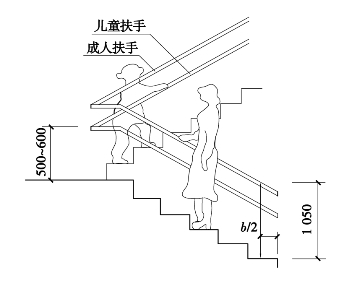

图10.10 楼梯扶手
在公共建筑中，当楼梯段较宽时，常在楼梯段和平台靠墙一侧设置靠墙扶手。
当梯段宽度不大时（小于1 400mm）：可只在梯段临空面设置扶手；
当梯段宽度较大时（大于1 400mm）：非临空面也应加设扶手；
当梯段宽度很大时（大于2 200mm）：应在梯段中间加设扶手。
