楼梯类型：建筑制图与房屋建筑学
【摘要】：②按楼梯的位置分类，有室内楼梯和室外楼梯。图10.1楼梯的使用性质直角转折双跑楼梯直角转折双跑楼梯如图10.2所示，两层之间有两个梯段和一个中间平台，并在中间平台处直角转向上第二跑。平行双分楼梯图10.2所示的双分式楼梯，是在平行双跑楼梯基础上演变而来。这种楼梯不能作为主要的交通和疏散楼梯，但是由于其流线型造型美观，常作为建筑小品布置于庭院或室内。图10.2楼梯的平面形式
楼梯可按以下原则进行分类：
①按材料分类，有钢筋混凝土楼梯、金属楼梯、木楼梯及组合材料楼梯。
②按楼梯的位置分类，有室内楼梯和室外楼梯。
③按楼梯的使用性质分类，有主要楼梯、辅助楼梯、疏散楼梯及消防楼梯，其平面形式如图10.1所示。
楼梯平面形式的选择取决于所处位置、楼梯间的平面形状与大小、楼层高低与层数、人流的多少与缓急等因素，设计时需综合考虑。
（1）直行单跑楼梯
直行单跑楼梯如图10.2（a）所示，两层之间只有一个梯段，无中间平台。由于单跑梯段踏步数一般不超过18级，故仅用于层高较低的建筑。

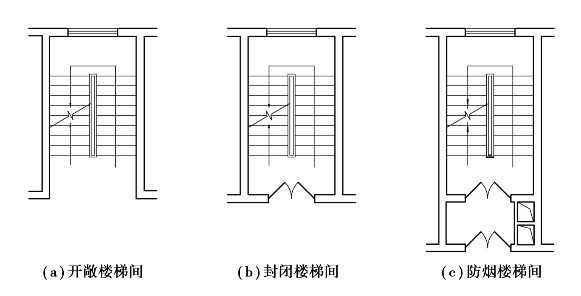

图10.1 楼梯的使用性质
（2）直角转折双跑楼梯
直角转折双跑楼梯如图10.2（b）所示，两层之间有两个梯段和一个中间平台，并在中间平台处直角转向上第二跑。
（3）平行双跑楼梯
平行双跑楼梯如图10.2（c）所示，两层中间有平行的两个梯段和一个中间平台。由于上完一层楼刚好回到原起步方向，与楼梯上升的空间回转往复性吻合，比直跑楼梯节约面积并缩短人流行走距离，是较常用的楼梯形式之一。
（4）平行双分楼梯(www.chuimin.cn)
图10.2（d）所示的双分式楼梯，是在平行双跑楼梯基础上演变而来。其梯段平行、行走方向相反，且第一跑在中部上行，然后在中间平台处往两边以第一跑的1/2梯段宽各上一跑到楼层面。通常在人流多、梯段宽度较大时采用。
（5）平行双合楼梯
图10.2（e）所示的双合式楼梯，其梯段平行、行走方向相反，第一跑分在两边上行，然后在中间平台处转向合为一跑较宽梯段上到楼层面。
（6）三跑楼梯
楼梯间平面接近方形或等边三角形时，适用于三跑楼梯，如图10.2（f）、（g）所示。当梯井较大时，还可用来布置电梯。
（7）螺旋楼梯
图10.2（i）、（j）所示的螺旋形楼梯，通常是围绕一根单柱布置，平面呈圆形。其平台和踏步均为扇形平面，踏步内侧宽度很小，且坡度较陡，构造复杂，行走时不安全。这种楼梯不能作为主要的交通和疏散楼梯，但是由于其流线型造型美观，常作为建筑小品布置于庭院或室内。
（8）交叉跑（剪式）楼梯
图10.2（m）、（n）所示的交叉跑（剪式）楼梯，是由两个直行单跑楼梯交叉并列布置而成。其通行的人流量较大，且为上下楼层的人流提供了两个方向，对于空间开敞、楼层人流方向进出有利，但仅适合层高小的建筑。当层高较大时，可设置中间平台，为人流变换行走方向提供条件，适合于层高较高且楼层人流有多向性选择要求的建筑，如商场、教学楼、办公楼等。
（9）其他形式楼梯
其他形式楼梯还有圆弧楼梯等，如图10.2（k）、（l）所示。

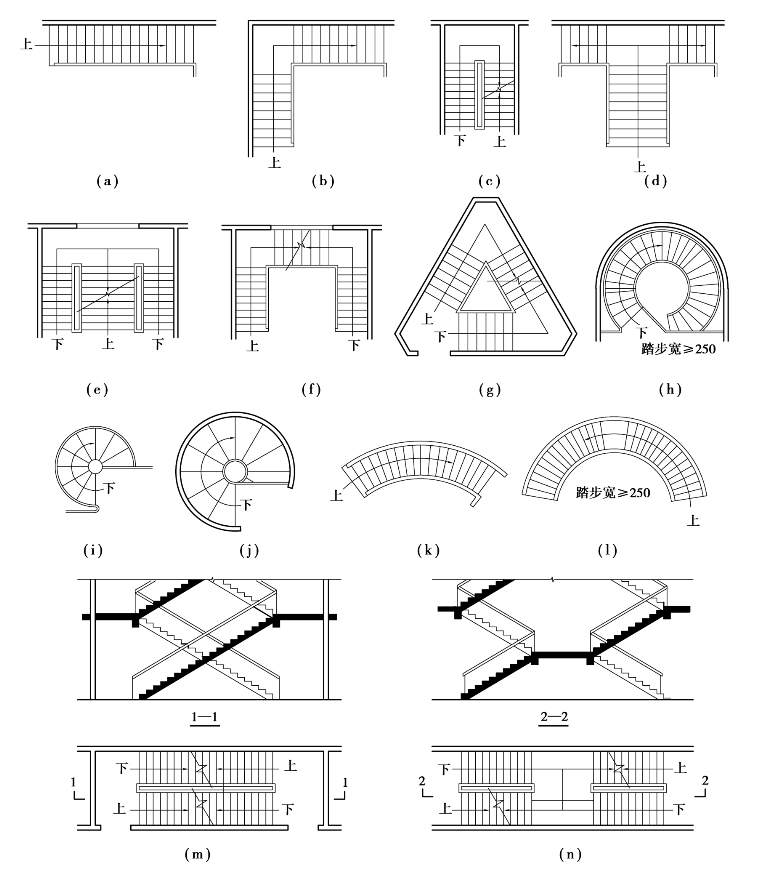

图10.2 楼梯的平面形式
