现浇整体式钢筋混凝土楼板解析
【摘要】：图9.5现浇整体钢筋混凝土楼板现浇整体式钢筋混凝土楼板根据受力情况的不同有板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板等几种。图9.7梁板式楼板梁板式楼板常用的经济尺寸见表9.6。表9.6梁板式楼板的经济跨井式楼板当房间尺寸较大且接近正方形时，常沿两个方向布置等距离、等截面高度的梁，板为双向板，形成井格形的梁板结构称为井式楼板。
这种楼板是在施工现场经支模板、绑扎钢筋、浇灌混凝土、养护等施工程序而成型的，如图9.5所示。它整体刚度好，但模板消耗大、工序繁多、湿作业量大、工期长，适合于抗震设防及整体性要求较高的建筑。

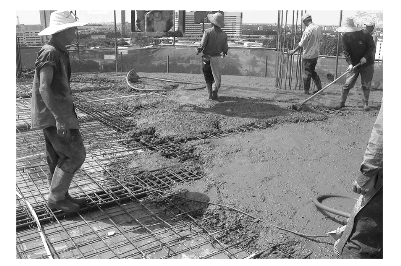

图9.5 现浇整体钢筋混凝土楼板
现浇整体式钢筋混凝土楼板根据受力情况的不同有板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板等几种。
（1）板式楼板
这种楼板板底平整美观、施工方便，适宜于厕所、厨房和走道等小跨度房间。由于这种楼板是直接搁置在墙或梁上的，当四边支撑的板的长边与短边之比超过一定数值时，荷载主要是通过沿板的短边方向的弯曲（及剪切）作用传递的，沿长边方向传递的荷载可以忽略不计，这时可称其为“单向板”。而“双向板”在荷载作用下，将在纵横两个方向产生弯矩，如图9.6所示。
《混凝土结构设计规范》（GB 50010—2010）第9.1.1条规定，混凝土板应按下列原则进行计算：
①两对边支撑的板应按单向板计算；
②四边支撑的板应按下列规定计算：
a.当长边与短边长度之比小于或等于2.0时，应按双向板计算。
b.当长边与短边长度之比大于2.0但小于3.0时，宜按双向板设计。

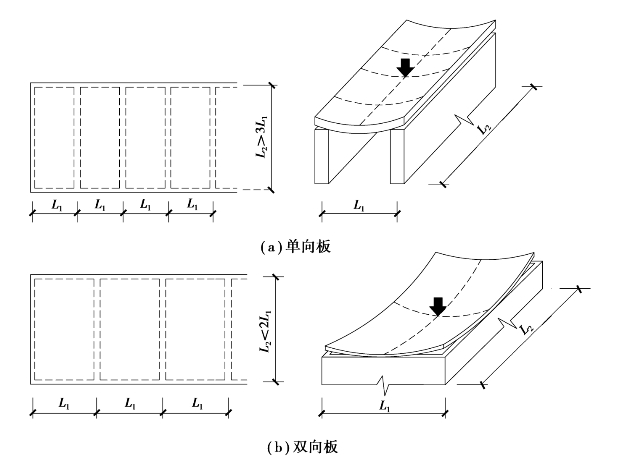

图9.6 楼板的受力、传力方式
c.当长边与短边长度之比大于或等于3.0时，可按沿短边方向受力的单向板计算，并应沿长边方向布置构造钢筋。
（2）梁板式楼板
当房间的跨度较大时，为使楼板结构的受力与传力更加合理，常在楼板下设梁，以减小板的跨度，使楼板上的荷载先由板传给梁，然后由梁再传给墙或柱。这种楼板结构称为梁板式楼板。其梁有主梁与次梁之分，如图9.7所示。

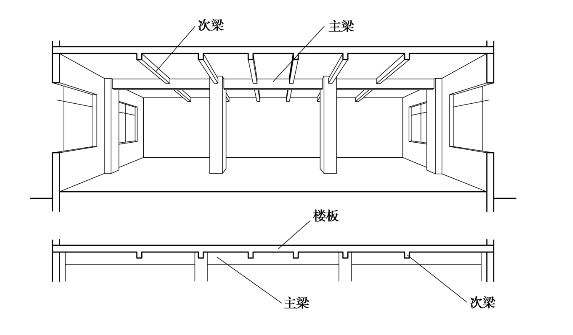

图9.7 梁板式楼板
梁板式楼板常用的经济尺寸见表9.6。(www.chuimin.cn)

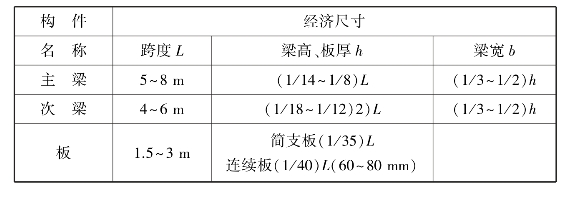

表9.6 梁板式楼板的经济跨
（3）井式楼板
当房间尺寸较大且接近正方形时，常沿两个方向布置等距离、等截面高度的梁（不分主、次梁），板为双向板，形成井格形的梁板结构称为井式楼板。其梁跨常为10 000～24 000mm，板跨一般为3 000mm，如图9.8所示。
（4）无梁楼板
无梁楼板是框架结构中将楼板直接支承在柱子上的楼板，如图9.9所示。为了增大柱的支承面积和减小板的跨度，需在柱的顶部设柱帽和托板。无梁楼板的柱应尽量按方形网格布置，间距为7 000～9 000mm较经济。由于板跨较大，一般板厚应不小于150mm。

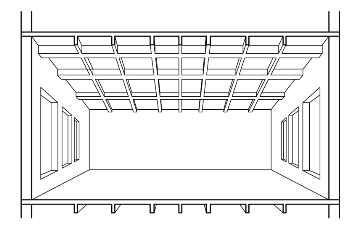

图9.8 井式楼板

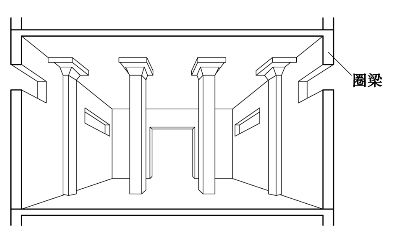

图9.9 无梁楼板
无梁式楼板与梁板式楼板比较，具有顶棚平整，室内净空大，采光、通风好，施工较简单等优点，多用于楼板上荷载较大的商店、仓库、展览馆等建筑中。
（5）压型钢板组合楼板
压型钢板组合楼板实质上是一种钢与混凝土组合的楼板，是利用压型钢板作衬板，与现浇混凝土浇筑在一起，构成整体型的楼板搁置在钢梁上，适用于空间较大的高、多层民用建筑中。
钢衬板组合楼板主要由楼面层、组合板与钢梁几部分构成，在使用压型钢板组合楼板时应注意几个问题：
①在腐蚀性的环境中应避免使用。
②应避免压型钢板长期暴露，以防钢板梁生锈，破坏结构的连接性能。
③在动荷载的作用下，应仔细考虑其细部设计，并注意共振问题和保持结构组合作用的完整性。
