1）楼板层的类型、组成

（1）楼板层的类型

楼板按所用材料不同可分为木楼板、砖拱楼板（已不使用）、钢筋混凝土楼板、压型钢板组合楼板等几种类型，如图9.1所示。

木楼板是我国传统做法，具有构造简单、表面温暖、施工方便、自重轻等优点，但隔声性、防火性及耐久性差。

钢筋混凝土楼板具有强度高，刚度好，耐火性、耐久性、可塑性好的特点，便于工业化生产和机械化施工，是目前房屋建造中广泛运用的一种楼板形式。

压型钢板组合楼板强度高，整体刚度好，施工速度快，是目前大力推广应用的一种新型楼板。

pagenumber_ebook=260,pagenumber_book=252

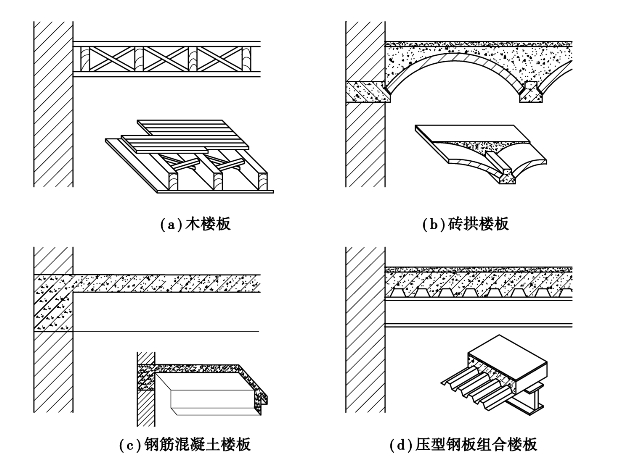

图9.1　楼板的类型

（2）楼板层的组成

楼板层的基本构造层有面层、结构层和顶棚层。当楼板层的基本构造层不能满足使用或构造要求时，可增设结合层、隔离层、填充层、找平层等其他构造层，如图9.2所示。

pagenumber_ebook=260,pagenumber_book=252

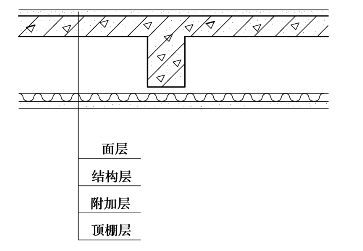

图9.2　现浇钢筋混凝土楼板层的基本组成

楼板层的面层是楼板层的上表面部分，起着保护楼板、承受并传递荷载的作用，同时对室内装饰和清洁起着重要作用。

结构层是楼板层的承重部分，包括板和梁，它承受楼层上的全部荷载及自重并将其传递给墙或柱，同时对墙身起水平支撑作用，以加强建筑物的整体刚度。

顶棚层是楼层的装饰层，起保护楼板、方便管线敷设、改善室内光照条件和装饰美化室内环境的作用。

附加层是为满足隔声、防水、隔热、保温等使用功能要求而设置的功能层。

按《建筑地面设计规范》（GB 50037—2013）规定，选择地面类型时，所需要的面层、结合层、填充层、找平层的厚度和隔离层的层数可按表9.1至表9.5中不同材料及其特性采用。

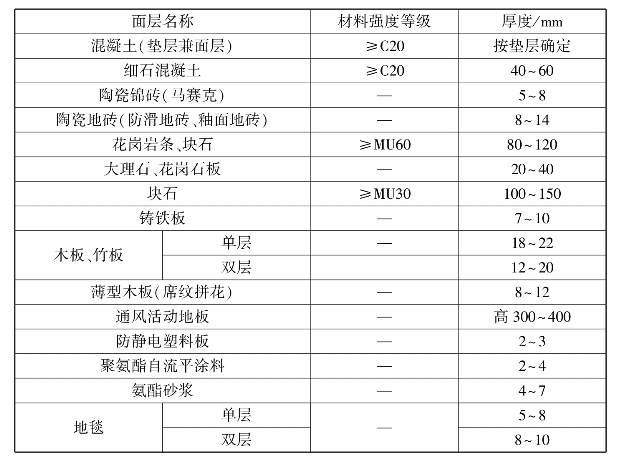

表9.1　面层材料强度等级及厚度

pagenumber_ebook=261,pagenumber_book=253

注：①双层木地板、竹板面层厚度不包括毛地板厚，其面层用硬木制作时，板的净厚度宜为12～18mm。
②铸铁板厚度指面层厚度。

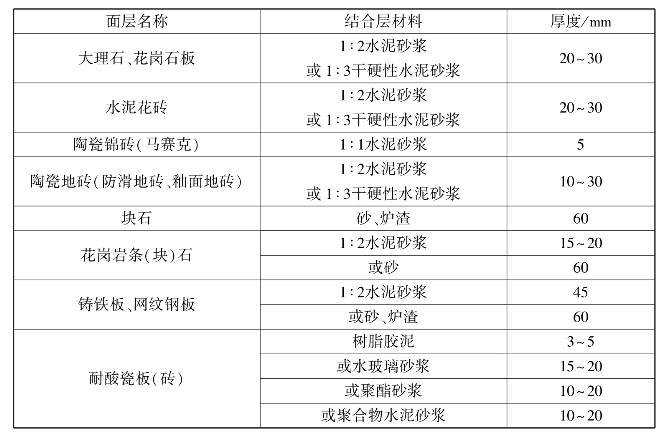

表9.2　结合层材料及厚度

pagenumber_ebook=261,pagenumber_book=253

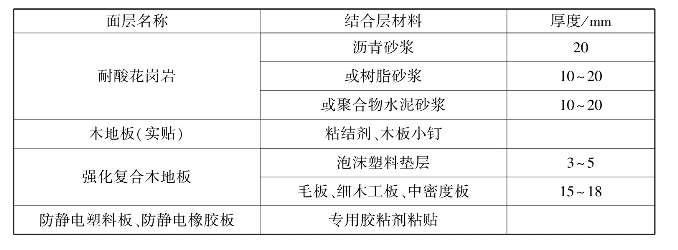

续表(www.chuimin.cn)

pagenumber_ebook=262,pagenumber_book=254

表9.3　填充层强度等级或配合比及厚度

pagenumber_ebook=262,pagenumber_book=254

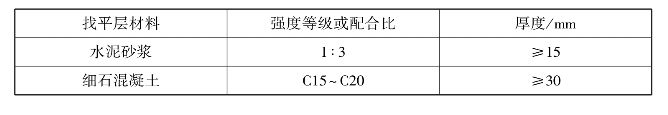

表9.4　找平层材料强度等级或配合比及其厚度

pagenumber_ebook=262,pagenumber_book=254

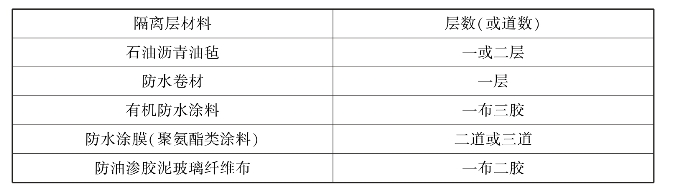

表9.5　隔离层的层数

pagenumber_ebook=262,pagenumber_book=254

注：①石油沥青油毡不应低于350g。
②防水涂膜总厚度一般为1.5～2mm。
③防水薄膜（农用薄膜）作隔离层时，其厚度为0.4～0.6mm。
④用于防油渗隔离层，可采用具有防油渗性能的防水涂膜材料。

2）地坪层的类型、组成

（1）地坪层的类型

地坪层按面层所用材料和施工方式的不同，可分为以下几类地面：

①整体地面，如水泥砂浆地面、细石混凝土地面、沥青砂浆地面等。

②块材地面，如砖铺地面、墙地砖地面、石板地面、木地面等。

③卷材地面，如塑料地板、橡胶地毯、化纤地毯、手工编织地毯等。

④涂料地面，如多种水溶性、水乳性、溶剂性涂布地面等。

（2）地坪的组成

地坪的基本组成部分有面层、垫层、基层等三部分，对有特殊要求的地坪，可在面层和垫层之间按需增设附加层，如图9.3所示。

pagenumber_ebook=263,pagenumber_book=255

图9.3　地坪的组成

基层为地坪层的承重层，也叫地基。当其土质较好、上部荷载不大时，一般采用原土夯实或填土分层夯实，否则应对其进行换土或夯入碎砖、砾石等处理。

垫层是地坪中起承重和传递荷载作用的主要构造层次，按其所处位置及功能要求的不同，通常有素混凝土、毛石混凝土等几种做法。
