轻骨架隔墙：建筑制图与房屋建筑学最新成果！
【摘要】：图8.32薄壁轻钢骨架2）面层轻骨架隔墙的面层材料一般为人造板材，常用的有木质板材、石膏板、硅酸钙板、水泥平板等几类。隔墙名称以面层材料而定，如轻钢龙骨纸面石膏板隔墙。纸面石膏板具有质量轻、隔声、隔热、加工性能强、施工方法简便的特点，是目前应用较多的隔墙面层和建筑装饰材料。图8.33为轻钢龙骨石膏板隔墙的构造示例。
轻骨架隔墙也称为“立筋式隔墙”，它是以骨架为依托，把面层材料钉结、涂抹或粘贴在骨架上形成的隔墙，如图8.31所示。

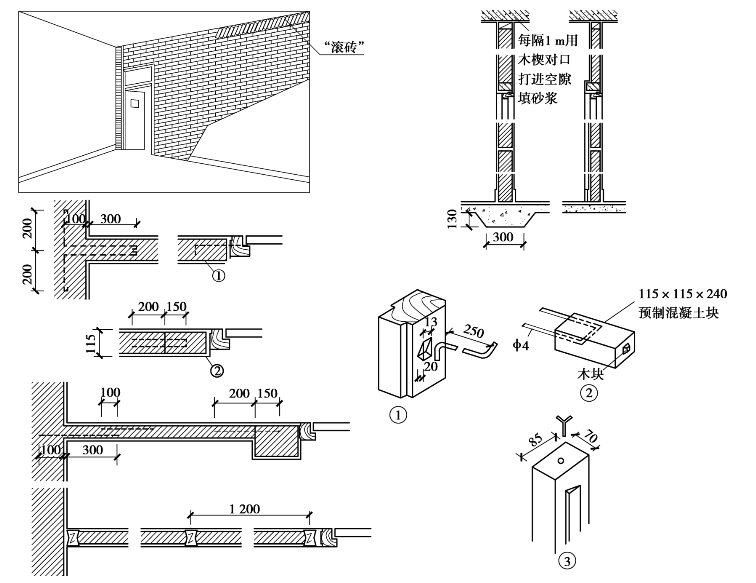

图8.29 半砖隔墙构造

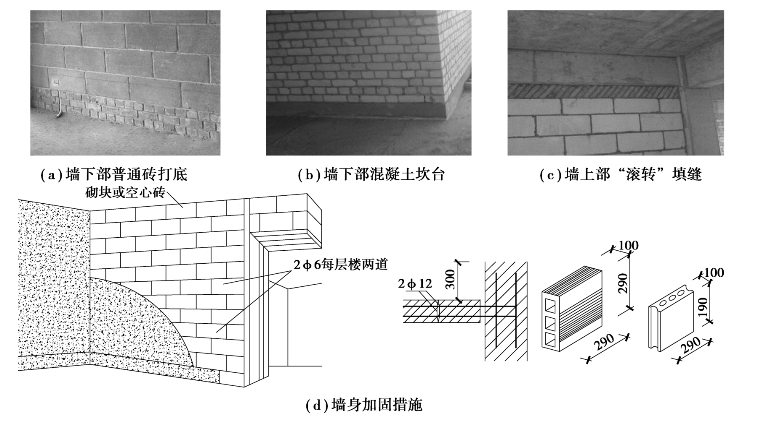

图8.30 砌块隔墙构造

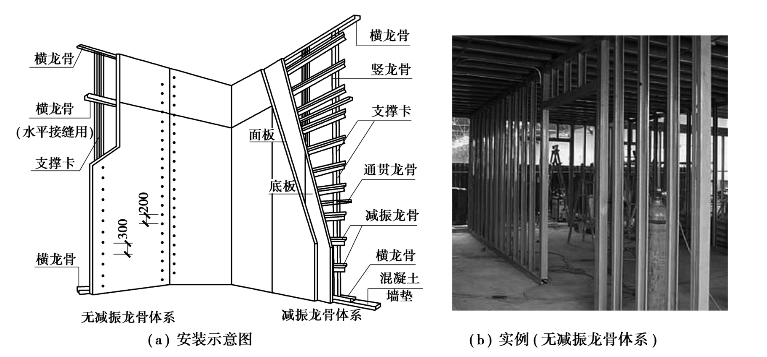

图8.31 轻骨架隔墙
1）骨架
常用的骨架类型有轻钢骨架、铝合金骨架、石棉水泥骨架、浇筑石膏骨架、水泥刨花骨架、木骨架等。
轻钢骨架是由各种形式的薄壁型钢制成的。其主要优点是强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可根据需要进行组装和拆卸。常用的薄壁型钢有0.8～1mm厚的槽钢和工字钢，如图8.32（a）所示。轻钢骨架的安装过程是先用螺钉将上槛、下槛（也称导向骨架）固定在楼板上，然后安装轻龙骨（也称墙筋），间距为400～600mm，龙骨上留有走线孔，如图8.32（b）所示。(www.chuimin.cn)

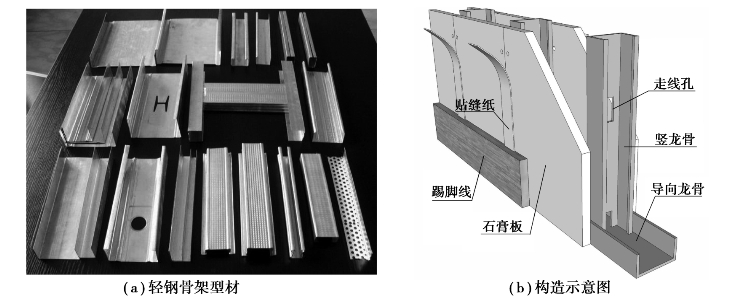

图8.32 薄壁轻钢骨架
2）面层
轻骨架隔墙的面层材料一般为人造板材，常用的有木质板材、石膏板、硅酸钙板、水泥平板等几类。隔墙名称以面层材料而定，如轻钢龙骨纸面石膏板隔墙。
木板材有胶合板和纤维板，多用于木骨架。近年来，一种新型木质板材——“欧松板”（学名为定向结构刨花板）在工程中逐渐得到应用，它具有良好的保温、隔声、防潮、防火等性能，绿色环保，能够在建筑中替代多类人造板材，同时强度高，可作为结构材料使用，是未来人造板材发展和应用的新方向。
石膏板有纸面石膏板和纤维石膏板。纸面石膏板是以建筑石膏为主要原料，掺入适量添加剂与纤维做板芯，以特制的板纸为护面，经加工制成的板材。纸面石膏板具有质量轻、隔声、隔热、加工性能强、施工方法简便的特点，是目前应用较多的隔墙面层和建筑装饰材料。纤维石膏板是一种以建筑石膏粉为主要原料，以各种纤维为增强材料的一种新型建筑板材。它是继纸面石膏板取得广泛应用后，又一次成功开发的新产品，具备防火、防潮、抗冲击等优点，比其他石膏板材具有更大的潜力。
人造板材在骨架上的固定方式有钉、粘、卡三种。根据不同面板和骨架材料可分别采用钉子、自攻螺钉、膨胀铆钉或金属夹子等，将面板固定在骨架上。如采用轻钢骨架时，往往用骨架上的舌片或特制的夹具将面板卡到轻钢骨架上，这种做法简便、迅速，有利于隔墙的组装和拆卸。图8.33为轻钢龙骨石膏板隔墙的构造示例。

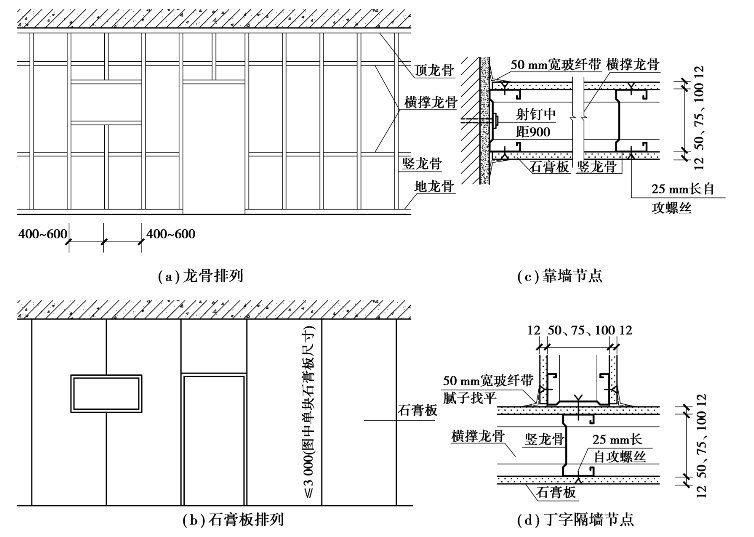

图8.33 轻钢龙骨石膏板隔墙构造示例
