组砌是指块材在砌体中的排列方式。组砌时应错缝搭接，使上下层块材的垂直缝交错，保证墙体的整体性。如果墙体表面或内部的垂直缝处于一条线上，就会形成通缝（图8.5）。在荷载作用下，通缝易使墙体开裂，降低其承载力和稳定性。

pagenumber_ebook=229,pagenumber_book=221

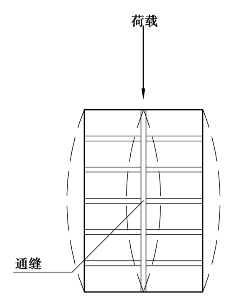

图8.5　块材墙通缝示意

1）砖墙的组砌

（1）砖墙的组砌原则

在砖墙的组砌中，把长边平行于墙面砌筑的砖称为顺砖，而把长边垂直于墙面砌筑的砖称为丁砖，排列的每一层砖称为一皮砖（图8.6）。上下两皮砖之间的水平缝称为横缝，左右两块砖之间的垂直缝称为竖缝，标准缝宽为10mm，可在8～12mm范围内调整。

为保证墙体的强度及保温、隔热、隔声等性能，要求顺砖和丁砖交替砌筑，砖块的排列应遵循砂浆饱满、横平竖直、内外搭接、上下错缝的原则。当外墙做清水墙面时，组砌还应考虑块材排列方式不同带来的墙面图案效果。

（2）砖墙的组砌方式

实体砖墙常用的组砌方式有全顺式、一顺一丁式、三顺一丁式、两平一侧式、十字式（也称梅花丁式）等，如图8.7所示。

空体砖墙的组砌有三种情况：多孔砖墙、空心砖墙和空斗砖墙。多孔砖墙主要采用全顺式、一顺一丁式、十字式等组砌方式。空心砖墙一般采用全顺式侧砌。空斗墙是用烧结普通砖砌筑的空心墙体，其组砌方式有无眠空斗式、一眠一斗式、一眠二斗式、一眠三斗等（图8.8）。空斗砖墙是我国的一种传统墙体，自明代起大量用来建造民居和寺庙等，在长江流域和西南地区应用较广，而随着我国建筑工业化的不断推进，目前的建筑工程中已很少采用空斗砖墙。

pagenumber_ebook=230,pagenumber_book=222

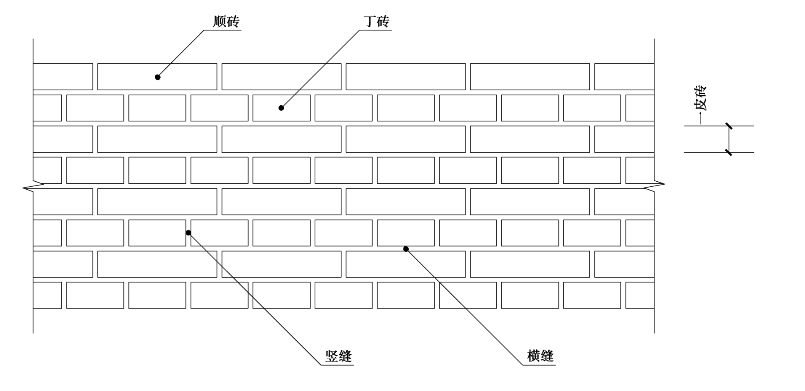

图8.6　砖墙组砌名称

pagenumber_ebook=230,pagenumber_book=222

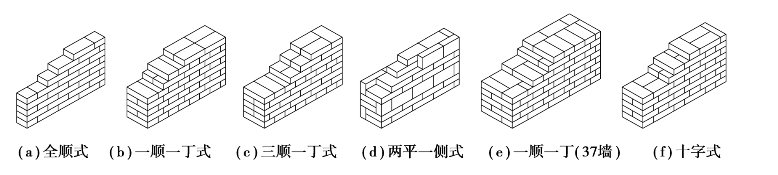

图8.7　普通砖墙组砌方式(www.chuimin.cn)

pagenumber_ebook=230,pagenumber_book=222

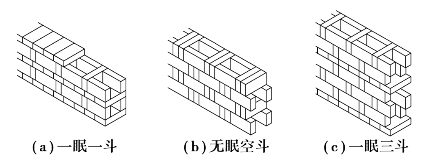

图8.8　空斗墙砌筑方法

2）砌块墙的组砌

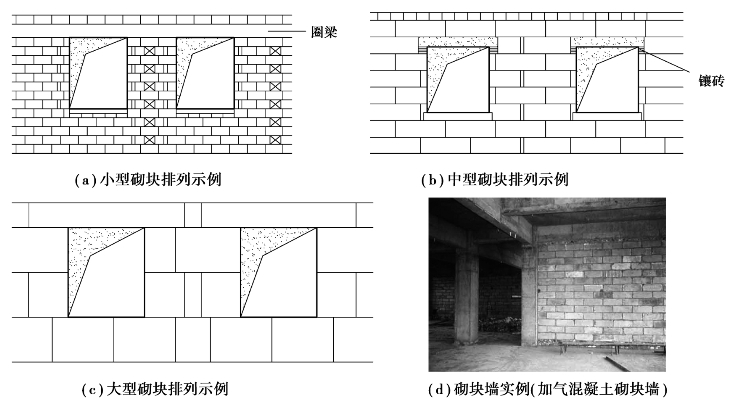

由于砌块的规格较多、尺寸较大，为保证错缝以及砌体的整体性，应事先做排列设计，并在砌筑过程中采取加固措施。排列设计就是把不同规格的砌块在墙体中的安放位置用平面图和立面图加以表示。砌块排列设计应满足：上下皮错缝搭接，墙体交接处和转角处应砌块彼此搭接，优先采用大规格砌块并使主砌块的总数量在70%以上。为减少砌块规格，允许使用极少量的砖来镶砌填缝，采用混凝土空心砌块时，上下皮砌块应孔对孔、肋对肋，以保证有足够的接触面。砌块的排列组合如图8.9所示。

当砌块墙组砌出现通缝或错缝距离不足150mm时，应在通缝处加钢筋网片，使之拉结成整体，如图8.10所示。
