【摘要】：砌块墙是目前我国大力发展和推广墙体材料。图8.4空心砌块的常见形式根据材料的不同，常用的砌块有普通混凝土小型空心砌块、轻集料混凝土小型空心砌块、粉煤灰小型空心砌块和蒸压加气混凝土砌块等。块材墙的胶凝材料主要是砂浆。水泥砂浆强度等级从M15到M2.5共5个级别，混合砂浆强度等级从M15到M1共6个级别，而石灰砂浆的强度等级仅为M0.4。

1）常用块材

块材墙中常用的块材有各种砖和砌块（图8.3）。

pagenumber_ebook=227,pagenumber_book=219

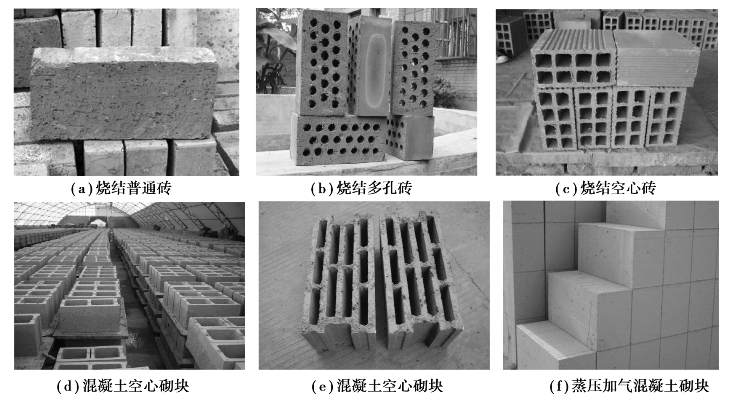

图8.3　块材墙的常用材料

（1）砖

砖的种类很多，从材料上划分，有黏土砖、灰砂砖、页岩砖、煤矸石砖、水泥砖以及各种工业废料砖，如炉渣砖等。从外观上划分，有实心砖、空心砖和多孔砖。砖的制作工艺有烧结和蒸压养护等成型方式。目前常用的砖材有烧结普通砖、蒸压粉煤灰砖、蒸压灰砂砖、烧结空心砖和烧结多孔砖等。

砖的强度等级按照其抗压强度分为6级：MU30、MU25、MU20、MU15、MU10、MU7.5，单位为N/mm2。强度等级越高的砖，抗压强度越好。

烧结普通砖是指采用黏土、粉煤灰、煤矸石和页岩等材料烧结的实心砖。目前常采用页岩砖。实心黏土砖具有较高的强度和良好的热工、防火、抗冻性能，但黏土取材会消耗大量农田土地，自2000年6月1日起，国家开始在住宅建设中限制使用实心黏土砖。

蒸压粉煤灰砖是以粉煤灰、石灰、石膏和细集料为原料，压制成型后经高压蒸汽养护制成的实心砖，其强度高，性能稳定。蒸压灰砂砖是以石灰和砂子为主要原料，成型后经蒸压养护而成，主要用作承重砖，隔声和蓄热性能较好，有实心砖也有空心砖。

烧结空心砖和烧结多孔砖都是以黏土、页岩、煤矸石等为主要原材料经焙烧而成的，主要适用于非承重墙体。其中，烧结页岩空心砖是目前广泛应用的一种砖材，具有强度高、质量轻、抗裂性强、墙面不易开裂及脱落等优点，主要用于砌筑钢筋混凝土框架结构和剪力墙结构中的填充墙。

（2）砌块

砌块是利用混凝土、工业废料（炉渣、矿渣等）和地方材料制造的块材。砌块具有生产投资少、工艺简单、节能环保，施工速度快，不需要大型的起重运输设备等优点。砌块墙是目前我国大力发展和推广墙体材料。6层以下的住宅、学校办公楼以及单层厂房均可使用。(www.chuimin.cn)

砌块按尺寸和质量的大小不同分为小型砌块、中型砌块和大型砌块。高度在115～380mm的称作小型砌块，高度在380～980mm的称作中型砌块，高度在980mm以上的称作大型砌块。小型砌块的质量轻、型号多，使用较灵活，适应面广，但小型砌块墙多为手工砌筑，施工劳动量较大。中型和大型砌块的尺寸、质量均较大，适于机械起吊和安装，可提高劳动生产率，但型号不多，不如小型砌块灵活。

砌块按外观形状可分为实心砌块和空心砌块。空心砌块有单排方孔、单排圆孔和多排扁孔三种形式（图8.4）。其中，多排扁孔对保温较有利。按砌块在组砌中的位置与作用，可分为主砌块和辅助砌块两类。

pagenumber_ebook=228,pagenumber_book=220

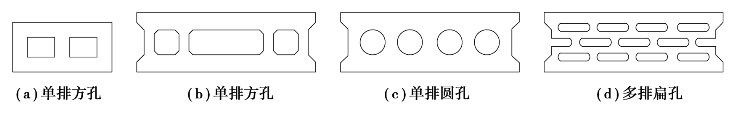

图8.4　空心砌块的常见形式

根据材料的不同，常用的砌块有普通混凝土小型空心砌块、轻集料混凝土小型空心砌块、粉煤灰小型空心砌块和蒸压加气混凝土砌块等。其中，蒸压加气混凝土砌块是目前广泛应用的建筑填充墙材料，它的质量轻、强度高，具有良好的保温、隔热、隔声以及抗渗性能，而且耐火性能是钢筋混凝土的6～8倍。蒸压加气混凝土砌块的施工特性也非常优良，它不仅可以在工厂内生产出各种规格，还可以像木材一样进行锯、刨、钻、钉，又由于它的体积比较大，因此施工速度也非常快。

2）胶凝材料

块材需经胶凝材料砌筑成墙体，使它传力均匀。同时胶凝材料还可起嵌缝作用，能提高墙体的保温、隔热和隔声性能。块材墙的胶凝材料主要是砂浆。

砌筑砂浆通常使用水泥砂浆、石灰砂浆和混合砂浆三种。水泥砂浆的强度高，防潮性能好，主要用于受力和防潮要求高的墙体中；石灰砂浆的强度和防潮性都较差，但和易性好，主要用于砌筑强度要求低、处于干燥环境的墙体。混合砂浆由水泥、石灰、砂经水拌和而成，既具有一定的强度，也具有良好的和易性，在民用建筑地上部分的墙体中被广泛采用。

对于一些表面较光滑的块材，如蒸压粉煤灰砖、蒸压灰砂砖、蒸压加气混凝土砌块等，砌筑时需要加强与砂浆的黏结力，要求采用经过配方处理的专用砌筑砂浆，或采取提高块材和砂浆间黏结力的相应措施。

砂浆的强度等级由大到小分为七级：M15、M10、M7.5、M5、M2.5、M1、M0.4，其中M7.5以上属于高强度砂浆，M7.5～M2.5属常用砂浆。水泥砂浆强度等级从M15到M2.5共5个级别，混合砂浆强度等级从M15到M1共6个级别，而石灰砂浆的强度等级仅为M0.4。在同一段墙体中，砂浆和块材的强度等级要满足一定的对应关系，以保证墙体的整体强度不受影响。
