（1）按墙体所处位置及方向分类

墙体按所处位置可以分为外墙和内墙。外墙位于建筑物的四周，故又称为外围护墙。内墙位于建筑物内部，主要起分隔内部空间的作用。

墙体按布置方向又可以分为纵墙和横墙。沿建筑物长轴方向布置的墙称为纵墙，沿建筑物短轴方向布置的墙称为横墙，外横墙也称为山墙。

根据墙体与门窗的位置关系，水平方向上窗洞口之间的墙体称为窗间墙，竖直方向上下窗洞口之间的墙体称为窗下墙（图8.1）。

pagenumber_ebook=225,pagenumber_book=217

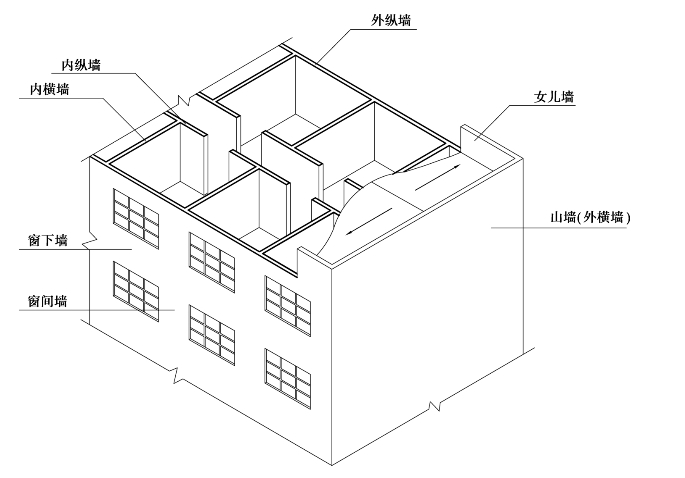

图8.1　墙体按所处位置及方向分类

（2）按受力情况分类

墙体按结构竖向的受力情况分为承重墙和非承重墙两种。在砖混结构中，承重墙直接承受楼板及屋顶传递下来的荷载。非承重墙分为自承重墙和隔墙。自承重墙仅承受自重，并把自重传递给基础；隔墙则把自重传递给楼板或梁。在框架结构中，非承重墙可分为填充墙和幕墙。填充墙是用轻质块材（空心砖、加气混凝土砌块）砌筑在结构框架梁柱之间的墙体，既可用于外墙，也可用于内墙，目前应用十分广泛；幕墙是悬挂于框架梁柱外侧的围护墙，它的自重由其连接固定部位的梁柱承担。安装在高层建筑外围的幕墙，还会受到高空气流影响，需承受以风力为主的水平荷载，并通过与梁柱的连接传递给框架系统。(www.chuimin.cn)

（3）按材料及构造方式分类

墙体按所用材料不同可分为砖墙、砌块墙、石材墙、土坯墙、钢筋混凝土墙和大型板材墙等；而按构造方式又可分为实体墙、空体墙和组合墙三种，如图8.2所示。实体墙由单一材料组成，如普通砖墙、实心砌块墙、混凝土墙、钢筋凝土墙等。空体墙也是由单一材料组成，既可以由单一材料砌成内部空腔，例如空斗砖墙；也可以用具有孔洞的材料砌筑，如空心砌块墙、空心板材墙等。组合墙由两种以上材料组合而成，例如钢筋混凝土和加气混凝土构成复合板材墙，其中钢筋混凝土起承重作用，加气混凝土起隔热保温作用。

（4）按施工方法分类

墙体按施工方法可分为块材墙、板筑墙及板材墙三种。块材墙是用砂浆等胶凝材料将砖石等块材组砌而成，例如砖墙、石墙及各种砌块墙等。板筑墙是在现场立模板，现浇而成的墙体，例如现浇混凝土墙等。板材墙是预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙等。

pagenumber_ebook=226,pagenumber_book=218

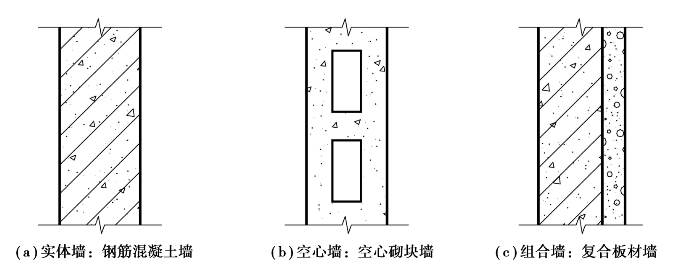

图8.2　墙体构造形式
