【摘要】：为了便于看图，常采用详图标志和详图索引标志。图6.3详图索引标志为用于索引剖面详图的索引标志，应在被剖切的部位绘制剖切位置线，并以引出线引出索引标志，引出线所在的一侧应视为剖视方向。图6.4用于索引剖面详图的索引标志详图的位置和编号，应以详图符号表示。详图标志应以粗实线绘制，直径为14mm。图6.5详图标志屋面、楼面、地面为多层次构造。

为了便于看图，常采用详图标志和详图索引标志。详图标志（又称详图符号）画在详图的下方，相当于详图的图名；详图索引标志（又称索引符号）则表示建筑平、立、剖面图中某个部位需另画详图表示，故详图索引标志是标注在需要画出详图的位置附近，并用引出线引出。

图6.3为详图索引标志，其水平直径线及符号圆圈均以细实线绘制，圆的直径为8～10mm，水平直径线将圆分为上下两半（图6.3（a）），上方注写详图编号，下方注写详图所在图纸编号（图6.3（c））。如详图绘在本张图纸上，则仅用细实线在索引标志的下半圆内画一段水平细实线即可（图6.3（b）），如索引的详图采用标准图，应在索引标志的水平直径的延长线上加注标准图集的编号（图6.3（d））。索引标志的引出线宜采用水平方向的直线或与水平方向成30°、45°、60°、90°的直线，以及经上述角度再折为水平方向的折线。文字说明宜注写在引出线横线的上方，引出线应对准索引符号的圆心。

pagenumber_ebook=209,pagenumber_book=201

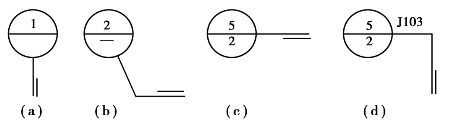

图6.3　详图索引标志

为用于索引剖面详图的索引标志，应在被剖切的部位绘制剖切位置线，并以引出线引出索引标志，引出线所在的一侧应视为剖视方向（图6.4）。图中的粗实线为剖切位置线，表示该图为剖面图。

pagenumber_ebook=210,pagenumber_book=202

图6.4　用于索引剖面详图的索引标志

详图的位置和编号，应以详图符号（详图标志）表示。详图标志应以粗实线绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在详图标志内用阿拉伯数字注明详图的编号（图6.5（a））。如不在同一张图纸内时，也可以用细实线在详图标志内画一水平直径，上半圆中注明详图编号，下半圆内注明被索引图纸的图纸编号（图6.5（b））。(www.chuimin.cn)

pagenumber_ebook=210,pagenumber_book=202

图6.5　详图标志

屋面、楼面、地面为多层次构造。多层次构造用分层说明的方法标注其构造作法。多层次构造的引出线，应通过图中被引出的各个构造层次。文字说明宜用5号或7号字注写在横线的上方或横线的端部，说明的顺序由上至下，并应与被说明的层次相互一致。如层次为横向排列，则由上至下的说明顺序应与由左至右的层次相互一致（图6.6）。

pagenumber_ebook=210,pagenumber_book=202

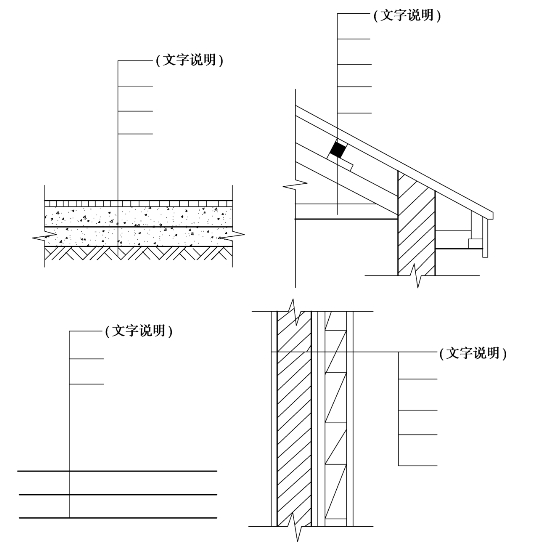

图6.6　多层次构造的引出线

一套施工图中，建筑详图的数量视建筑工程的体量大小及难易程度来决定。常用的详图有：外墙身详图，楼梯间详图，卫生间，厨房详图，门窗详图，阳台，雨篷等详图。由于各地区都编有标准图集，故在实际工程中，有的详图可直接查阅标准图集。
