（1）建筑构造学研究的对象及其任务

建筑构造学是研究建筑物各组成部分的构造原理和构造方法的学科，是建筑设计不可分割的一部分。其研究目的是根据建筑物的功能、技术、经济、造型等要求，提出适用、经济、安全、美观的构造方案，作为解决建筑设计中各种技术问题及进行施工图设计、绘制大样图等的依据。

建筑构造具有实践性和综合性强的特点，在内容上是对实践经验的高度概括，需要综合运用建筑材料、建筑物理、建筑力学、建筑结构、建筑施工、建筑经济及建筑艺术等多方面知识，考虑影响建筑构造的各种客观因素，分析各种构配件及其细部构造的合理性，才有可能提出合理的构造方案和措施。

建筑物中承重的部件称为构件，建筑物中非承重的部件称为配件。

建筑构造原理就是综合多方面的技术知识，根据多种客观因素，以选材、选型、工艺、安装为依据，研究各种构、配件及其细部构造的合理性（包括适用、安全、经济、美观）以及能更有效地满足建筑使用功能的实践应用。合理的构造方案和构造措施能有效地提高建筑物抵御自然界各种不利影响，延长建筑物的使用年限。

（2）建筑物的组成及各组成部分的作用

一幢民用建筑，一般是由基础、墙和柱、楼板层、地坪、楼梯、屋顶和门窗等几大部分构成的，如图6.1所示。它们在不同的部位发挥着各自的作用。

pagenumber_ebook=205,pagenumber_book=197

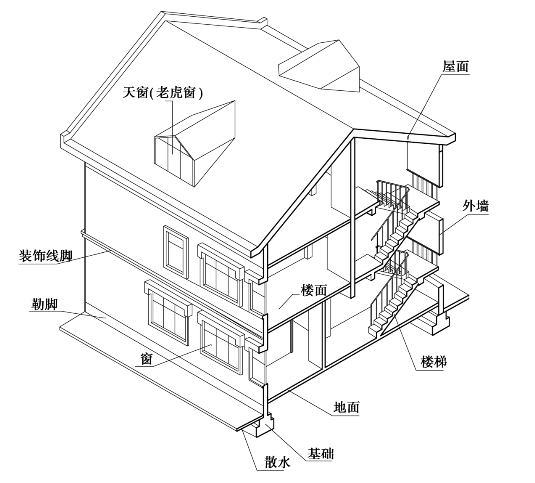

图6.1　建筑物的基本组成

①基础。基础是位于建筑物最下部的承重构件，承受着建筑物的全部荷载，并将这些荷载传给地基。因此，作为基础，必须具有足够的强度，并能抵御地下各种因素的侵蚀。

②墙。墙是建筑物的承重构件和围护构件。墙作为承重构件，墙承受着建筑物由屋顶或楼板层传来的荷载，并将这些荷载再传给基础。作为围护构件，外墙起着抵御自然界各种因素对室内的侵袭；内墙起着分隔房间、创造室内舒适环境的作用。为此，要求墙体根据功能的不同分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防火等功能以及具有一定的经济性和耐久性。

③楼板层。楼板层是楼房建筑中水平方向的承重构件，按房间层高将整幢建筑物沿水平方向分为若干部分。楼板层承受着家具、设备和人体的荷载以及本身自重，并将这些荷载传播给墙。同时，还对墙身起着水平支撑的作用。作为楼板层，要求具有足够的抗弯强度、刚度和隔声能力。同时，对有水侵蚀的房间，则要求楼板层具有防潮、防水的能力。

④地坪。地坪是底层房间与土层相接触的部分，承受底层房间内的荷载。不同地坪，要求具有耐磨、防潮、防水和保温等不同的性能。(https://www.chuimin.cn)

⑤楼梯。楼梯是楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。故要求楼梯具有足够的通行能力以及防水、防滑的功能。

⑥屋顶。屋顶是建筑物顶部的围护构件和承重构件，抵御着自然界雨、雪及太阳热辐射等对顶层房间的影响；承受着建筑物顶部荷载，并将这些荷载传给垂直方向的承重构件。作为屋顶，必须具有足够的强度、刚度以及防水、保温、隔热等的功能。

⑦门窗。门主要供人们内外交通和隔离房间之用；窗则主要是采光和通风，同时也起分隔和围护作用。门和窗均属非承重构件。对某些有特殊要求的房间，则要求门窗具有保温、隔热、隔声的功能。

一座建筑物除上述基本组成构件外，对不同使用功能的建筑，还有各种不同的构件和配件，如阳台、雨篷、烟囱、散水等。有关构件的具体构造将于后面各章详述。

（3）建筑物的结构类型

结构是指建筑物的承重骨架，是保证建筑物安全和稳定的主要构件。建筑材料和建筑技术的发展决定着结构形式的发展，而建筑结构形式的选用对建筑物的使用以及建筑形式又有着极大的影响。

大量性民用建筑的结构形式依其建筑物使用规模、构件所用材料及受力情况的不同而有各种类型。单层及多层建筑的主要结构形式可分为墙承重结构、框架承重结构。墙承重结构是指由墙体来作为建筑物承重构件的结构形式，而框架结构则主要是由梁、柱作为承重构件的结构形式。

大跨度建筑常见的结构形式有拱结构、桁架结构以及网架、薄壳、折板、悬索等空间结构形式。

依结构构件所使用材料的不同，目前有木结构、混合结构、钢筋混凝土结构和钢结构之分。

混合结构是指建筑物的主要承重构件采用多种材料所制成，如砖与木，砖与钢筋混凝土，钢筋混凝土与钢等。这类结构中，由于砖与钢筋混凝土居多，故习惯上又称为砖混结构。其特点是可根据各地情况因地制宜，就地取材，降低造价。

钢筋混凝土结构是指建筑物的主要承重构件均采用钢筋混凝土制成。由于钢筋混凝土的骨料也可就地取材，耗钢量少，加之水泥原料丰富，造价亦较便宜，防火性能和耐久性能好，而且混凝土构件既可现浇，又可预制，为构件生产的集成化和装配式建筑提供了条件。故钢筋混凝土结构是运用较广的一种结构形式，也是我国目前多、高层建筑所采用的主要结构形式。

钢结构则是指建筑物的主要承重构件用钢材制作的结构。它具有强度高、构件质量轻、平面布局灵活、抗震性能好、施工速度快等特点。此外，目前由于轻型冷轧薄壁型材及压型钢板的发展，也使得轻钢结构在低层以及多、高层建筑的围护结构中得以广泛应用。钢结构更加适应装配式建筑的发展。
