图2.17尺寸的组成和平行排列的尺寸图2.18轮廓线用作尺寸界线②尺寸线用来注写尺寸，必须用细实线单独绘制，应与被注长度平行，且不宜超出尺寸界线。图2.28相似构配件尺寸表格式标注方法标高的注法标高分绝对标高和相对标高。而以某一建筑底层室内地坪为±0.000的标高称为相对标高，如上海浦东88层的金茂大厦高420m，即为相对标高。建筑图样中，除总平面图上标注绝对标高外，其余图样上的标高都为相对标高。......
2023-10-13
建筑立面图尺寸标注的方法建筑制图与房屋建筑学
【摘要】：图5.34、图5.35和图5.36为某县技术质量监督局职工住宅的立面图。从图5.34中可看出，该建筑为纯住宅，共7层，总高23 250。整个立面明快、大方。
①竖直方向：应标注建筑物的室内外地坪、门窗洞口上下口、台阶顶面、雨篷、房檐下口，屋面、墙顶等处的标高，并应在竖直方向标注三道尺寸。里边一道尺寸标注房屋的室内外高差、门窗洞口高度、垂直方向窗间墙、窗下墙高、檐口高度尺寸；中间一道尺寸标注层高尺寸；外边一道尺寸为总高尺寸。
②水平方向：立面图水平方向一般不注尺寸，但需要标出立面图最外两端墙的轴线及编号，并在图的下方注写图名、比例。
③其他标注：立面图上可在适当位置用文字标出其装修，也可以不注写在立面图中，以保证立面图的完整美观，而在建筑设计总说明中列出外墙面的装修。
图5.34、图5.35和图5.36为某县技术质量监督局职工住宅的立面图。从图5.34中可看出，该建筑为纯住宅，共7层，总高23 250。其中，一至四层立面造型及装修材料都一致；五层造型与一至四层一致，但装修材料及色彩不同于一至二层；六至七层（六加一层）为跃层式住宅，即每户都拥有两层空间。该住宅各层层高均为3 000。整个立面明快、大方。排列整齐的窗户反映了住宅建筑的主题；上下贯通的百叶装饰，既是各户室外空调机的统一位置，又明快地突出了墙面的阳光窗，使整个建筑立面充满现代建筑的气息；立面装修中，下面两层主要墙体用暖灰色石材贴面，配上三至顶层的其他颜色与外墙乳胶漆的网格线条及防腐木处理形成对比，使整个建筑色彩协调、明快、更加生动。
从图5.35中可看出，住宅入口处楼梯间的门斗，以及与各层错开的窗洞高度，反映了楼梯间中间平台的高度位置和特征。从该图左边的尺寸标注中可以看到，楼梯间入口处的室内外高差为100，左边细部尺寸在1楼地坪标高±0.000以上的450，在立面上反映了楼梯间左右的房间与两端部房间的地面标高不同，即我们常说的错层式平面布置。(www.chuimin.cn)
从图5.36中还可以看到：六至七层（六加一层）跃层式住宅退台的屋顶花园位置。

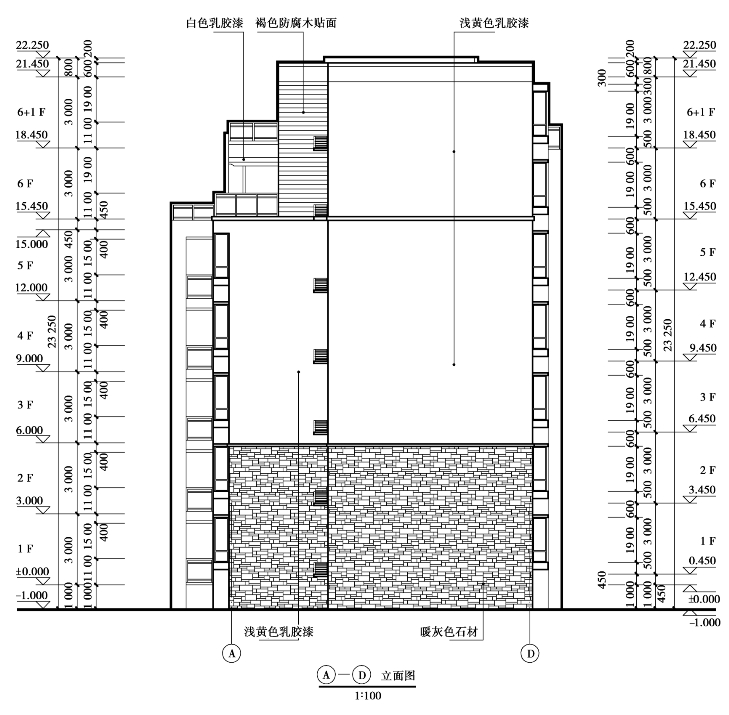

图5.36 Ⓐ—Ⓓ立面图
