建筑制图与立面虚实、凹凸对比收获
【摘要】：立面设计时，应根据建筑自身功能、结构特点安排好虚实、凹凸的关系。上海世博中心，以虚为主，大面积的玻璃幕墙透出局部实墙面所造成的虚实变化，增加了建筑的感染力。而像天安门城楼、华盛顿国家美术馆东馆等建筑，实多虚少、以实为主，则使人感到厚重、坚实、雄伟、壮观。图5.20上海世博中心图5.21华盛顿国家美术馆东馆图5.22所示的商业建筑，则是虚实均匀布置，这也是一种常用的手段。
“虚”是指立面上的空虚部分，如玻璃、门窗洞口、门廊、空廊、凹廊等，常给人以不同程度的空透、开敞、轻巧的感觉；“实”是指立面上的实体部分，如墙面、柱面、屋面、栏板等，常给人以不同程度的封闭、厚重、坚实的感觉。立面设计时，应根据建筑自身功能、结构特点安排好虚实、凹凸的关系。一般虚多实少、以虚为主的手法多用于造型要求轻快、开朗的建筑。上海世博中心（图5.20），以虚为主，大面积的玻璃幕墙透出局部实墙面所造成的虚实变化，增加了建筑的感染力。而像天安门城楼、华盛顿国家美术馆东馆（图5.21）等建筑，实多虚少、以实为主，则使人感到厚重、坚实、雄伟、壮观。

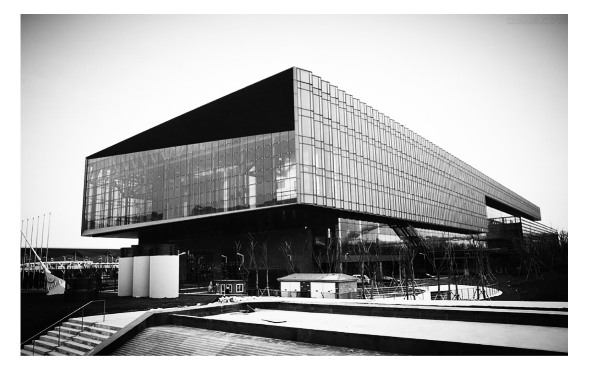

图5.20 上海世博中心
图5.21 华盛顿国家美术馆东馆
图5.22所示的商业建筑，则是虚实均匀布置，这也是一种常用的手段。

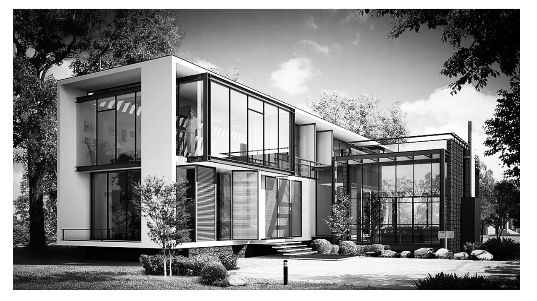

立面凹凸关系的处理，可以丰富立面效果，加强光影变化，组织韵律，突出重点。图5.23所示的某别墅，由于将实体部分相互穿插，并巧妙地把窗户嵌入适当的部位，不仅使虚实二者有良好的组合关系，而且凹凸变化也十分显著，使建筑物有强烈的体积感。
(www.chuimin.cn)
图5.22 虚实均匀布置的建筑
图5.23 立面凹凸的光影效果
重庆中国三峡博物馆（图5.24）以大面积的蓝色玻璃与古朴的砂岩实墙在视觉上形成强烈的对比，弧形的外墙与所在的广场具有向心力的呼应和整体吻合感。该建筑设计上的巧妙组织，带给参观者的印象是既富有历史厚重感又具有强烈现代气息，体现了鲜明的雕塑性。
