《房屋建筑学：确定房屋各部分高度的方法》
【摘要】：层高的确定层高是指本层楼地面至上一层楼地面的垂直距离。房间的净高加上楼板层的结构厚度即为相应的该层层高，但剖面设计中，层高的确定还受到很多因素的影响。在满足卫生和使用要求的前提下，适当降低房间的层高，可降低整幢房屋的高度。房屋层高的最后确定，需综合考虑其功能、技术经济和建筑艺术等多方面的要求。一些地区的建筑物还需参考有关洪水水位的资料，以确定室内地坪标高。
建筑剖面中，除了房间的室内净高和剖面形状需要确定外，还需要分别确定房屋的层高，以及室内地坪、楼梯平台和房屋檐口等处的标高。
（1）层高的确定
层高是指本层楼地面至上一层楼地面的垂直距离。房间的净高加上楼板层的结构厚度即为相应的该层层高，但剖面设计中，层高的确定还受到很多因素的影响。
在满足卫生和使用要求的前提下，适当降低房间的层高，可降低整幢房屋的高度。这对于减轻建筑物的自重，改善结构受力情况节约投资和用地都有很大意义。以大量建造的住宅建筑为例，层高每降低100mm，即可节约投资1%；而减少间距又可节约居住区用地2%左右。房屋层高的最后确定，需综合考虑其功能、技术经济和建筑艺术等多方面的要求。对于一些大量性房间，如住宅、宿舍、客房、教室、办公室等，其常用的层高尺寸见表4.1。

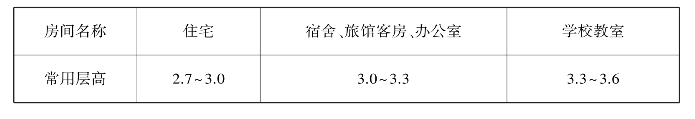

表4.1 大量性民用建筑的常用层高尺寸 单位：m(www.chuimin.cn)
（2）底层地坪的标高
为了防止室外雨水流入室内，并防止墙身受潮，常将室内地坪适当提高至高出室外地坪约450mm。根据地基的承载能力和建筑物自重的影响，房屋建成后总会有一定的沉降量，这也是考虑室内外地坪高差的因素。一些地区的建筑物还需参考有关洪水水位的资料，以确定室内地坪标高。如建筑物所在基地的地形起伏变化较大时，则需根据道路的路面标高、施工时的土方量以及基地的排水条件等因素综合分析后，选定合理的室内地坪标高，一般与室外地面的高差不应低于150mm。有的公共建筑，如纪念性建筑或一些大型会堂等，常提高底层地坪标高，以增高房屋的台基和增加室外的踏步数，从而使建筑物显得更加宏伟庄重。
在建筑设计中，常取底层室内地坪的相对标高为±0.000，低于底层室内地坪标高的为负值。对于一些容易积水或需要经常冲洗的地方，如开敞的外廊、阳台、厨房浴厕等，其地坪标高应比室内标高稍低一些（约60mm），以免溢水。
