建筑平面功能分析和组合方式的内容主要有以下几个方面：

（1）各类房间的主次、内外关系

一幢建筑物，根据它的功能特点，平面中各个房间相对说来总是有主有次的。例如学校教学楼中，满足教学的教室、实验室等，应是主要的使用房间，其余的办公室、储藏室、厕所等，属次要房间；住宅建筑中，生活用的起居室、卧室是主要的房间，厨房、浴厕、储藏室等属次要房间。同样，商店中的营业厅、体育馆中的比赛大厅，也属于主要房间。平面组合时，要根据各个房间使用要求的主次关系，合理安排它们在平面中的位置，上述教学、生活用的主要房间，应考虑设置在朝向好、比较安静的位置，以取得较好的日照、采光、通风条件；公共活动的主要房间，它们的位置应在出入疏散方便、人流导向比较明确的部位，如某歌剧院中的观众厅（图3.56）。

建筑物中各类房间或各个使用部分，有的与外来人流联系比较密切、频繁，例如商店的营业厅，门诊所的挂号、问询等房间，它们的位置需要布置在靠近人流来往的地方或出入口处；有的主要进行内部活动或内部工作之间的联系，例如商店的行政办公、生活用房、门诊所的药库、化验室等，这些房间主要考虑内部使用时和有关房间的联系（图3.57）。

在建筑平面组合中，分清各个房间使用上的主次、内外关系，有利于确定各个房间在平面中的具体位置。

pagenumber_ebook=122,pagenumber_book=114

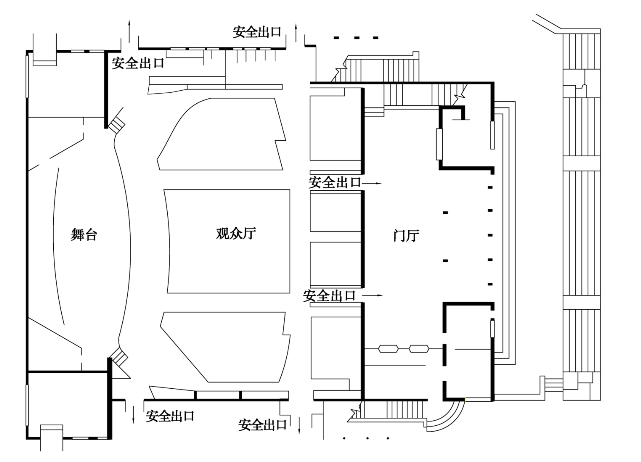

图3.56　主要房间位于导向明确、疏散方便的部位

pagenumber_ebook=122,pagenumber_book=114

图3.57　平面组合中房间的内外关系

（2）功能分区以及它们的联系和分隔

当建筑物中房间较多、使用功能又比较复杂的时候，这些房间可以按照它们的使用性质以及联系的紧密程度进行分组分区。通常借助于功能分析图（图3.58（a）），能够比较形象地表示建筑物的各个功能分区部分，它们之间的联系或分隔要求以及房间的使用顺序。建筑物的功能分区，首先是把使用性质相同或联系紧密的房间组合在一起，以便平面组合时，能从几个功能分区之间大的关系来考虑，同时还需要具体分析各个房间或各区之间的联系、分隔要求，以确定平面组合中各个房间的合适位置。例如学校建筑，可以分为教学活动、行政办公以及生活后勤等几部分，教学活动和行政办公部分既要分区明确、避免干扰，又要考虑分属两个部分的教室和教师办公室之间的联系方便，它们的平面位置应适当靠近一些；对于使用性质同样属于教学活动部分的普通教室和音乐教室，由于音乐教室上课时对普通教室有一定的声响干扰，它们虽属同一个功能区中，但是在平面组合中却又要求有一定的分隔（图3.58（b）—（d））。

pagenumber_ebook=123,pagenumber_book=115

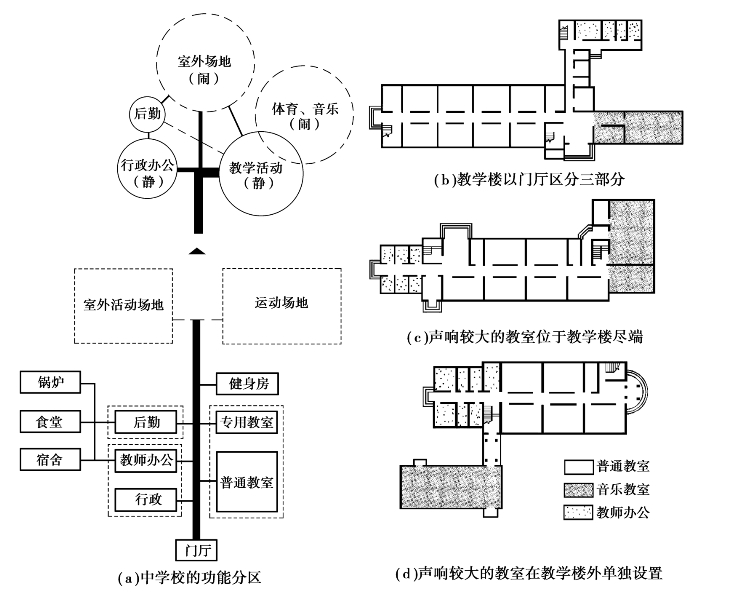

图3.58　学校建筑的功能分区和平面组合

又如医院建筑中，通常可以分为门诊、住院、辅助医疗和生活服务用房等几部分，如图3.59（a），其中的门诊和住院两个部分，都和包括化验、理疗、放射、药房等房间的辅助医疗部分关系密切，需要联系方便；但是门诊部分比较嘈杂，住院部分需要安静，它们之间又需要有较好的分隔。图3.59（b）所示是考虑了功能分区和联系、分隔要求的某医院平面，图3.59（c）为该医院所在基地中的位置示意图。

以上例子说明，建筑平面组合需要在功能分区基础上，深入分析各个房间或各个部分之间的联系、分隔要求，使平面组合更趋合理。

pagenumber_ebook=124,pagenumber_book=116

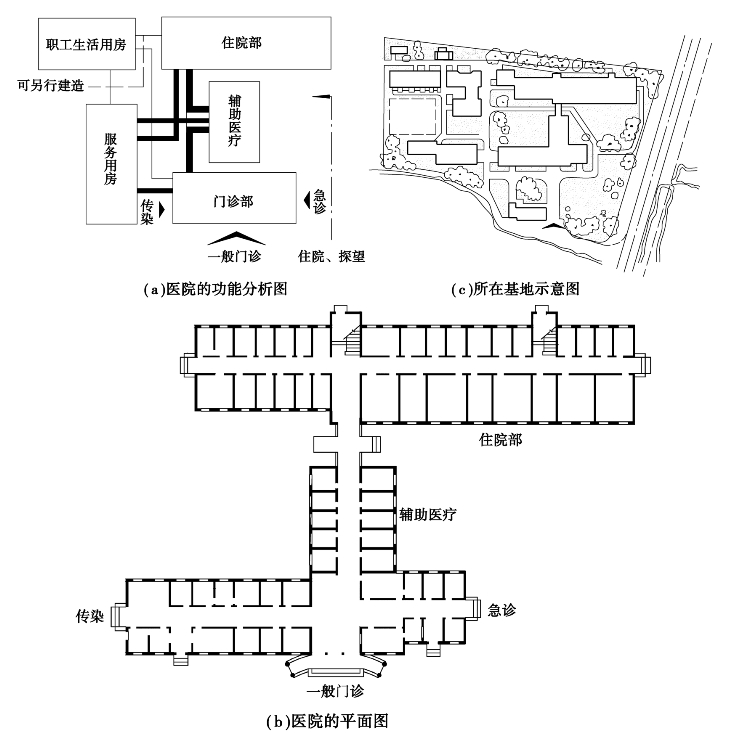

图3.59　医院建筑的功能分区和平面组合

（3）房间的使用顺序和交通路线组织

建筑物中不同使用性质的房间或各个部分，在使用过程中通常有一定的先后顺序，例如门诊部分中，从挂号、候诊、诊疗、记账或收费到取药的各个房间；车站建筑中的问询、售票、候车、检票、入站上车，以及出站时由站台经过检票出站等；平面组合时要很好考虑这些前后顺序（图3.60）。有些建筑物对房间的使用顺序没有严格的要求，但是也要安排好室内的人流通行面积，尽量避免不必要的往返交叉或相互干扰。

房间的使用顺序、相互间联系和分隔要求，主要通过房间位置的安排以及组织一定方式的交通路线来实现。平面组合中要考虑交通路线的分工、连接或隔离。通常，联系主要出入口和主要房间的路线是主要交通路线，人流较少的部分（如工作人员内部使用、辅助供应等）可用次要交通联系，门厅或过厅作为交通路线连接的枢纽。图3.61为教学楼平面中，交通路线的主次分工和连接方式的分析示意图。

pagenumber_ebook=125,pagenumber_book=117

图3.60　平面组合中房间的使用顺序

pagenumber_ebook=126,pagenumber_book=118

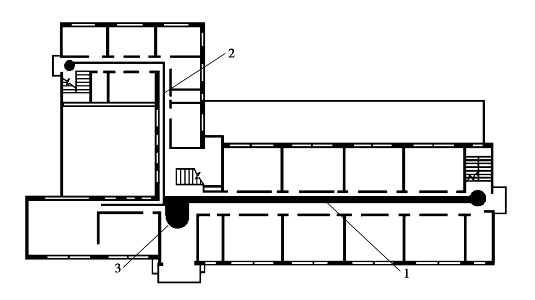

图3.61　某中学教学楼平面中交通路线分析示意图

1—主要交通路线；2—次要交通路线；3—起连接作用的门厅、过厅

（4）建筑平面组合的几种方式(www.chuimin.cn)

建筑物的平面组合，是综合考虑房屋设计中内外多方面因素，反复推敲所得的结果。建筑功能分析和交通路线的组织，是形成各种平面组合方式内在的主要根据。通过功能分析初步形成的平面组合方式，大致可以归纳为以下几种：

①走廊式组合：是以走廊的一侧或两侧布置房间的组合方式，房间的相互联系和房屋的内外联系主要通过走廊。走廊式组合能使各个房间不被穿越，较好地满足各个房间单独使用的要求。这种组合方式常见于单个房间面积不大、同类房间多次重复的平面组合，例如办公楼、学校、旅馆、宿舍等建筑类型中，工作、学习或生活等使用房间的组合（图3.62）。

走廊两侧布置房间的为内廊式（图3.62（b））。这种组合方式平面紧凑，走廊所占面积较小，房屋进深大，节省用地，但是有一侧的房间朝向差，走廊较长时，采光、通风条件较差，需要开设高窗或设置过厅以改善采光、通风条件。

走廊一侧布置房间的为外廊式（图3.62（a）、（c））。房间的朝向、采光和通风都较内廊式好，但是房屋的进深较浅，辅助交通面积增大，故占地较多，相应造价增加。敞开设置的外廊，融合于气候温暖和炎热的地区，加窗封闭的外廊，由于造价较高，一般以用于疗养院、医院等医疗建筑为主。

外廊的南向或北向布置，需要结合建筑物的具体使用要求和地区气候条件来考虑。北向外廊，可以使主要使用房间的朝向、日照条件较好，但当外廊开敞时，房间的北入口冬季常受寒风侵袭。一些住宅，由于从外廊到居室内，通常还有厨房、前厅等过渡部分，为保证起居室、卧室有较好的朝向和日照条件，常采用北向外廊布置（图3.62（a））。南向外廊的房屋，外廊和房间出入口处的使用条件较好，但室内的日照条件稍差。南方地区的某些建筑，如学校、宿舍等，也有不少采用南向外廊的组合，这时外廊兼起遮阳的作用（图3.62（c））。

②套间式组合：房间之间直接穿通的组合方式。套间式的特点是房间之间的联系最为简捷，把房屋的交通联系面积和房间的使用面积结合起来，通常是在房间的使用顺序和连续性较强，使用房间不需要单独分隔的情况下形成的组合方式，如展览馆、车站、浴室等建筑类型中主要采用套间式组合（图3.63）。对于活动人数少、使用面积要求紧凑、联系简捷的住宅，在厨房、起居室、卧室之间也常采用套间布置。

pagenumber_ebook=127,pagenumber_book=119

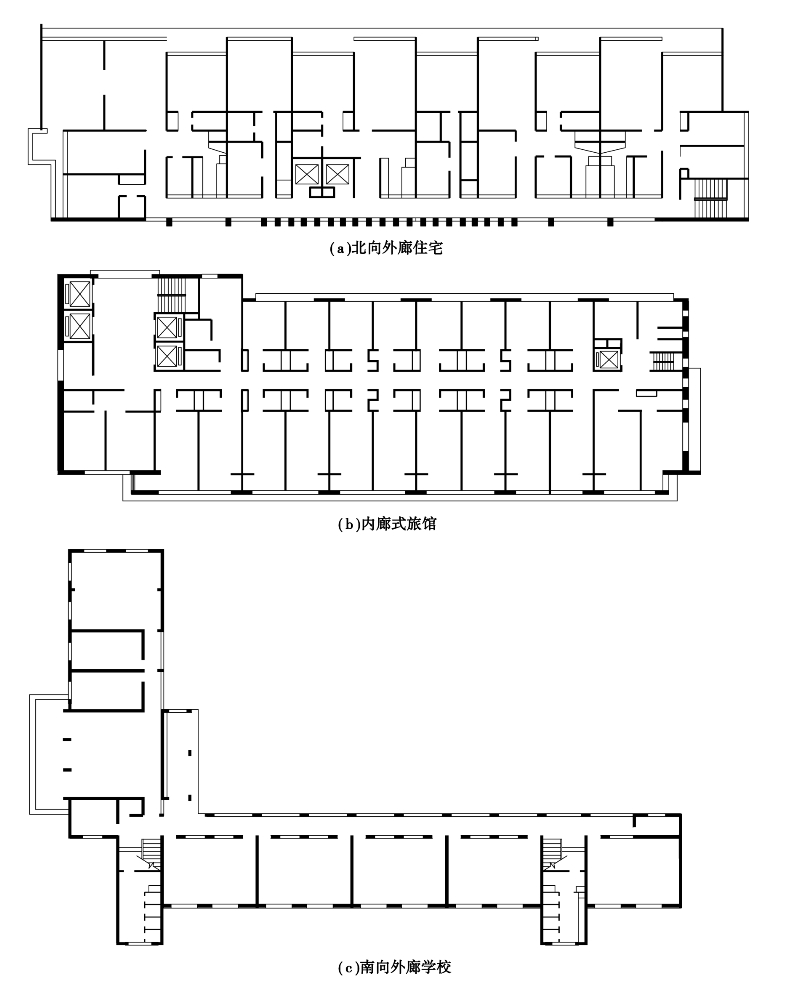

图3.62　走廊式平面组合

pagenumber_ebook=128,pagenumber_book=120

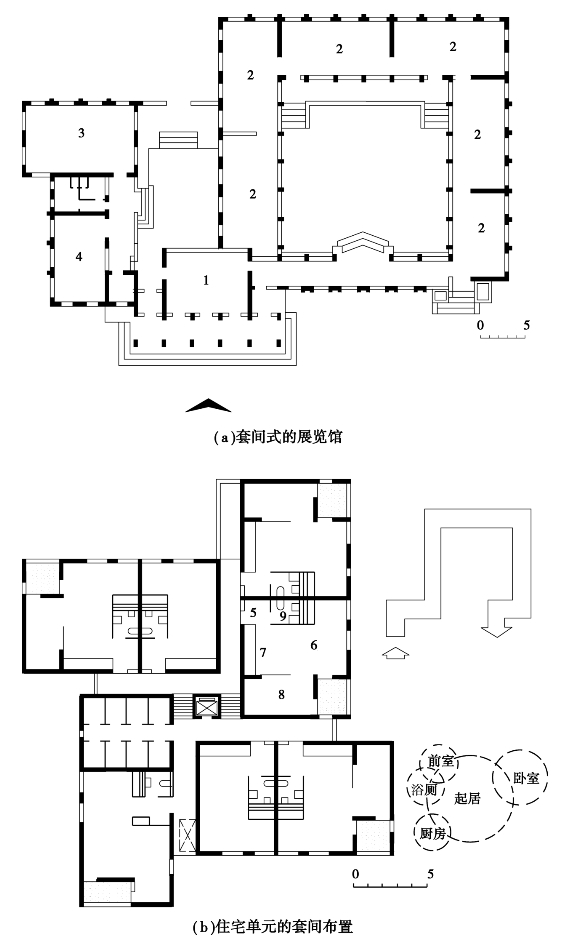

图3.63　套间式平面组合

1—门厅；2—展览室；3—大接待室；4—小接待室；5—前室；6—起居室；7—厨房；8—卧室；9—浴厕

③大厅式组合：在人流集中、厅内具有一定活动特点并需要较大空间时形成的组合方式。这种组合方式常以一个面积较大、活动人数较多，有一定的视、听等使用特点的大厅为主，辅以其他的辅助房间。例如剧院、会场、体育馆等建筑类型的平面组合（图3.64）。大厅式组合中，交通路线组织问题比较突出，应使人流的通行通畅安全、导向明确。同时，合理选择覆盖和围护大厅的结构布置方式也极为重要。

pagenumber_ebook=129,pagenumber_book=121

图3.64　大厅式平面组合

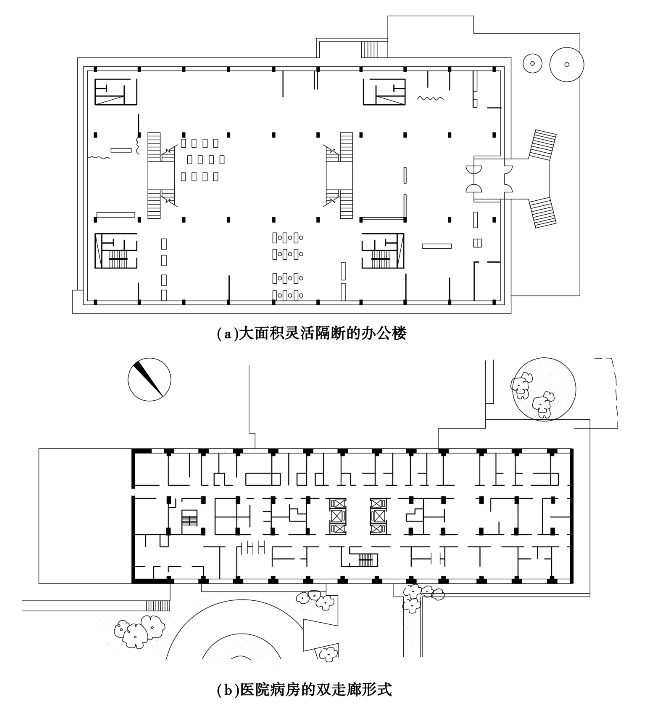

以上三种建筑平面的组合方式，在各类建筑物中，结合房屋各部分功能分区的特点，也经常形成以一种结合方式为主、局部结合其他组合方式的布置，即综合式的组合布局。随着房屋使用功能的发展和变化，平面组合的方式也会有一定的变化。例如有的办公楼建筑，为了适应房间面积大小和联系、分隔要求不断变化的需要，形成了大面积灵活隔断的统间式平面布局（图3.65（a））；一些医院的病房部分，由于医疗设备的发展和适应室内空调布置等的需要，也会采用双走廊的平面组合方式（图3.65（b）），这些组合方式对节约用地也较有利。
