【摘要】：建筑平面图标注的尺寸有外部尺寸和内部尺寸。如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。其中，表示剖切位置的“剖切位置线”长度为6～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm。如剖面图与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸号。图3.10是该跃层式户型的上层平面图。

建筑平面图标注的尺寸有外部尺寸和内部尺寸。

①外部尺寸：在水平方向和竖直方向各标注3道。最外一道尺寸标注房屋水平方向的总长、总宽，称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）；最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。

如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。

②内部尺寸：应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

③标高、门窗编号：平面图中应标注不同楼地面高度房间及室外地坪等标高。为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。门常用“M1”“M2”或“M-1”“M-2”等表示，窗常用“C1”“C2”或“C-1”“C-2”表示，也可用标准图集上的门窗代号来标注门窗，如“X-0924”“B.1515”或“M1027”“C1518”等。

④剖切位置及详图索引：为了表示房屋竖向的内部情况，需要绘制建筑剖面图，其剖切位置应在底层平面图中标出，其符号为“”。其中，表示剖切位置的“剖切位置线”长度为6～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm。如剖面图与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸号。如图中某个部位需要画出详图，则在该部位要标出详图索引标志，表示另有详图。平面图中各房间的用途，宜用文字标出，如“卧室”“客厅”“厨房”等。

图3.7为某县技术质量监督局职工住宅的一层平面图；图3.8为其标准层（2～5层）平面图；图3.9、图3.10为其6层平面图及6+1层平面图；图3.11为其屋顶平面图。这些图在正式的施工图中都是按国家制图标准用1∶100比例绘制的。

从图3.7中可以看出，该职工住宅平面形状为矩形，总长25 740mm，总宽为16 440mm。住宅单元的出入口设在建筑的北端⑨～ pagenumber_ebook=87,pagenumber_book=79 轴线间的轴线墙上。通过出入口处门斗下的平台进入楼梯间内再由楼梯间上至各层住户。楼梯间内地坪标高为-0.900，室外地坪标高为-1.000，故楼梯间室内外高差为100mm。一层室内地坪标高设为±0.000，与室外地坪的高差为1 000mm，是通过楼梯间内6级台阶来消化此高差的。剖面图的剖切位置在⑨～ pagenumber_ebook=87,pagenumber_book=79 轴线之间的楼梯间位置。楼梯间的开间尺寸为2 700mm，进深尺寸为5 700mm，楼梯间门编号为M1521（门窗编号中的数字，一般表示门窗洞口的宽度和高度，“M1521”表示门洞口宽度为1 500mm，高度为2 100mm）。由于该单元是一梯两户的平面布置，两户的户型完全一致。因此，我们只要看懂了一户的平面布置即可。下面以左边一户为例读图。该户型是从⑨轴线墙上，Ⓑ到 pagenumber_ebook=87,pagenumber_book=79 轴线间的编号为M1021的门进入户内的玄关。该层的平面布置有客厅、餐厅、厨房、一间带有卫生间和衣帽间的主卧室、一间次卧室及一间书房。客厅的开间尺寸为4 800mm，进深尺寸为6 300mm；在客厅的Ⓐ轴线墙上开有一个通向阳台的宽3 600mm、高2 400mm的推拉门。从客厅与餐厅连接处上三级台阶上到居住区，这里有卧室和书房。主卧室是通过 pagenumber_ebook=87,pagenumber_book=79 轴线上的编号为M0921的门进入衣帽间，然后再进入主卧室。主卧室面积较大，其开间尺寸为3 900mm，进深尺寸为5 100mm；卧室窗是编号为“TC2119”的阳光窗；窗的旁边是室外空调机的安放位置；主卧室内的卫生间称为主卫，该主卫的开间、进深尺寸为2 100mm×2 700mm，并开有一个编号为C0915的窗；主卧室衣帽间的开间、进深尺寸为1 800mm×3 600mm。次卧室的门开在Ⓑ轴线墙上，编号为M0921，其开间尺寸为3 300mm，进深尺寸为4 200mm，其窗是编号为“TC1519”的阳光窗，窗的旁边也有室外空调机的安放位置。还有一个次卧室紧挨着入口，平面布置与另一次卧室对称。进入餐厅和厨房的门都是推拉门，从餐厅到生活阳台的门编号为M0924；餐厅的开间尺寸为3 200mm，进深尺寸为3 600mm；厨房的开间、进深尺寸为2 400mm×3 600mm（尺寸可从右边户型中读到）。在餐厅外面的服务阳台连着公共卫生间，其开间、进深尺寸为1 800mm×2 700mm，公共卫生间的门和窗是连在一起的，称为带窗门，门洞口的尺寸为1 300mm×2 400mm。从图3.7一层平面图中还可以看出沿该建筑的外墙都设有宽度为1 000mm的散水。

在图3.8标准层（2～5层）平面图中看到的内容除标高及楼梯间表现形式与一层平面图不同外，其余平面布置完全一致，不再赘述，但在楼梯间外由于只有二层有雨篷，故在此部位有一引出线说明：“仅二层有”，以区别除此部位外的其他部位在3～5层都相同。由于该图是同时表示2～5层的平面布置，故在右边户型的客厅、主卧室中由下向上分别标注了2～5层该处的标高，同时在楼梯间的中间平台处也由下向上分别标注了2～5层楼梯间的中间平台处的标高。

图3.9、图3.10是六层平面图及六加一层平面图，即该户型为跃层式户型。从图3.9中可以看到六层是该跃层式户型的下层平面图，是将原1～5层的平面图中的靠主卧室的次卧室一分为二，前半部分作楼梯间，后半部分作室外屋顶花园。而靠近入口的次卧室却全改为了室外屋顶花园。图3.10是该跃层式户型的上层平面图。从图中可以看到：从该跃层式户型的下层楼梯间上到本层后，右边保留了书房，后边保留了主卧室。原餐厅位置改为休闲厅，原客厅位置和服务阳台以及公卫位置都改为了室外屋顶花园。另外，原公共楼梯间位置及靠近入口的次卧室位置就架空了。

pagenumber_ebook=88,pagenumber_book=80

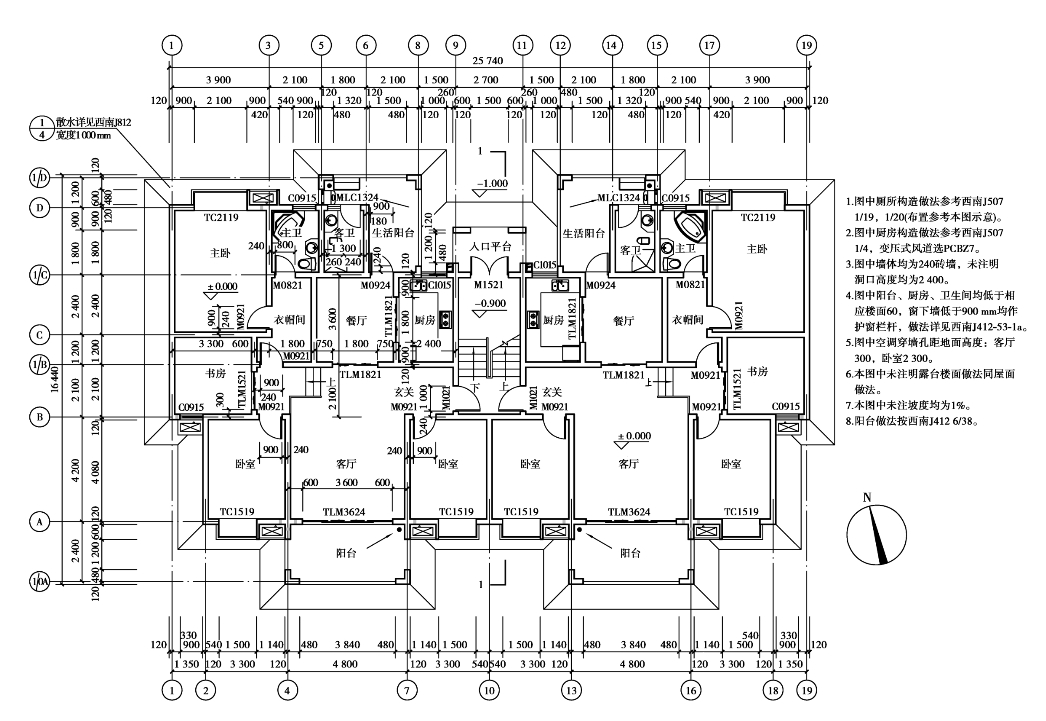

图3.7　一层平面图（1∶100）(www.chuimin.cn)

pagenumber_ebook=89,pagenumber_book=81

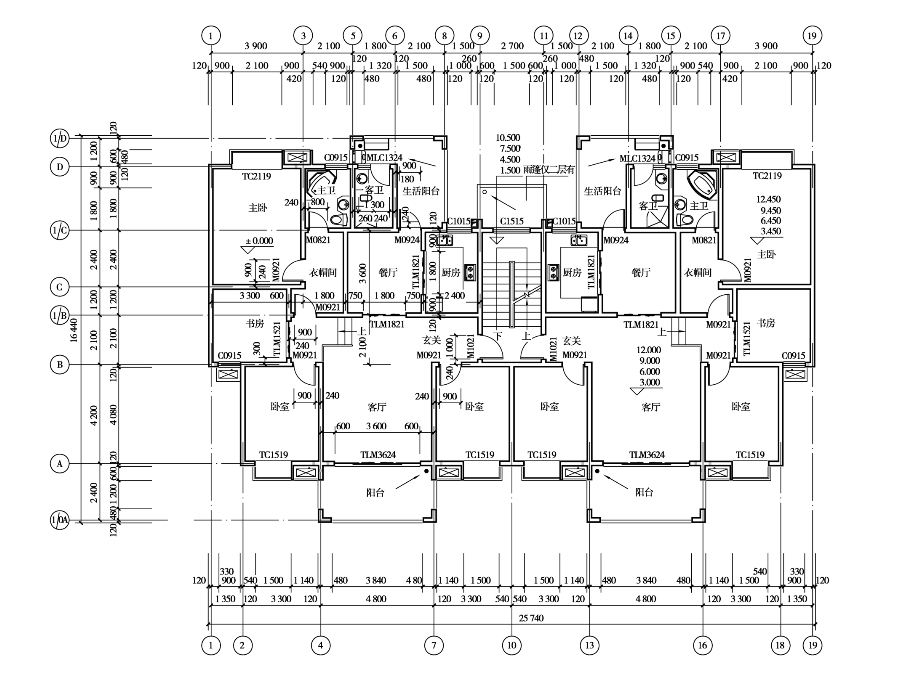

图3.8　标准层（2-5层）平面图（1∶100）

pagenumber_ebook=90,pagenumber_book=82

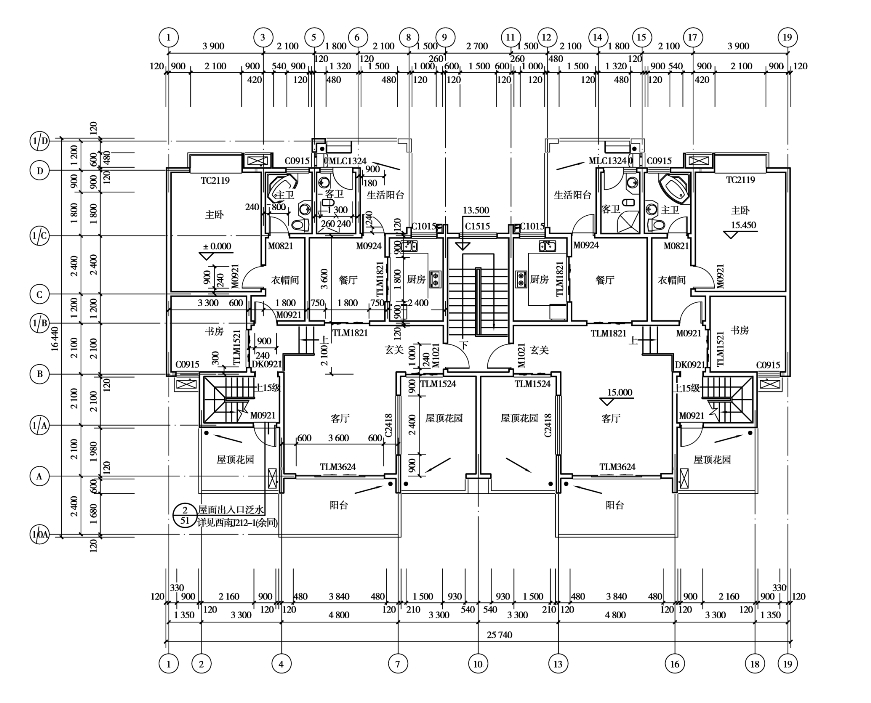

图3.9　六层平面图（1∶100）

pagenumber_ebook=91,pagenumber_book=83

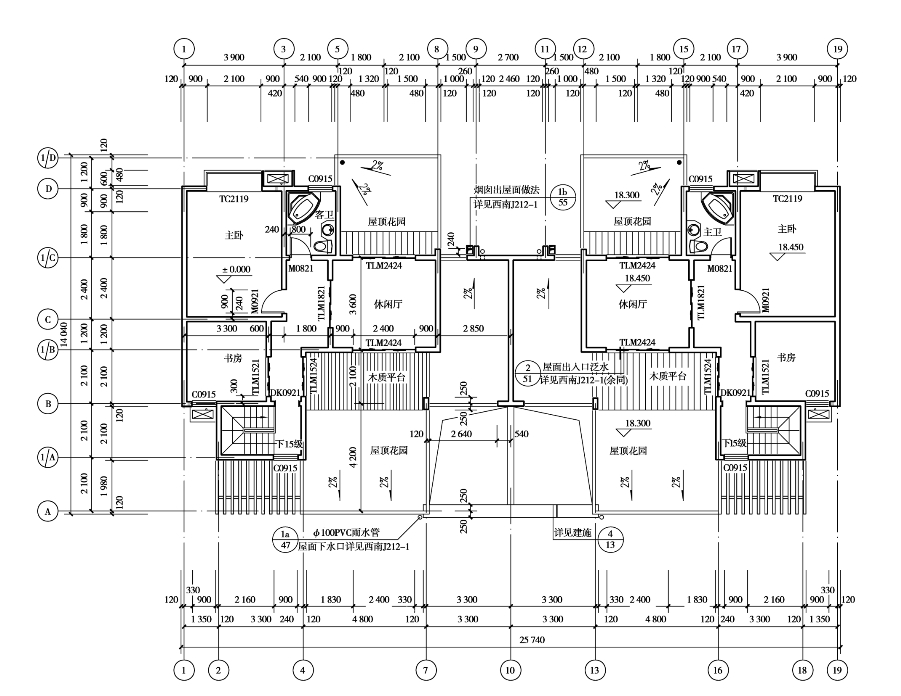

图3.10　六加一层平面图（1∶100）

pagenumber_ebook=92,pagenumber_book=84

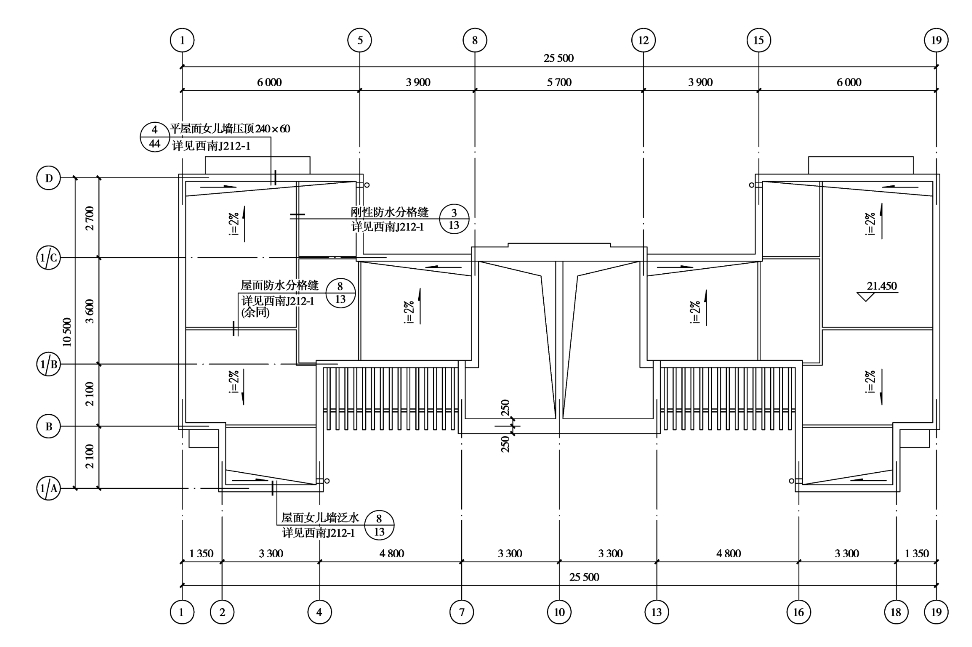

图3.11　屋顶平面图（1∶100）

图3.11为该住宅的屋顶平面图。屋顶平面图是屋顶的H面投影，是用来表达房屋屋顶的形状、女儿墙位置、屋面排水方式、坡度、落水管位置等的图形。除少数伸出屋面较高的楼梯间、水箱、电梯机房被剖到的墙体轮廓用粗实线表示外，其余可见轮廓线的投影均为细实线表示。屋顶平面图的比例常用1∶100，也可用1∶200的比例绘制。平面尺寸可只标轴线尺寸。

从该住宅的屋顶平面图（图3.11）可看出，该屋顶为平屋面，雨水顺着屋面从中间分别向前后的Ⓓ、 pagenumber_ebook=93,pagenumber_book=85 轴线方向墙处排，经④、⑤、、轴线墙外的雨水口排入落水管后排出室外。从以上的各图中还可看出，一层、中间层、顶层平面图中的楼梯表达方式是不同的，要注意区分。
