建筑制图中的断面图种类

2023-10-13 理论教育版权反馈

【摘要】：断面图主要用于表达形体或构件的断面形状，根据其安放位置不同，一般可分为移出断面图、重合断面图和中断断面图三种形式。图2.44钢筋混凝土柱的移出断面图重合断面图断面图旋转90°后重合画在基本投影图上，称为重合断面图。图2.45为墙面装饰线脚的重合断面图。图2.46角钢的中断断面图画中断断面图时，原投影长度可缩短，但尺寸应完整地标注。

断面图主要用于表达形体或构件的断面形状，根据其安放位置不同，一般可分为移出断面图、重合断面图和中断断面图三种形式。

（1）移出断面图

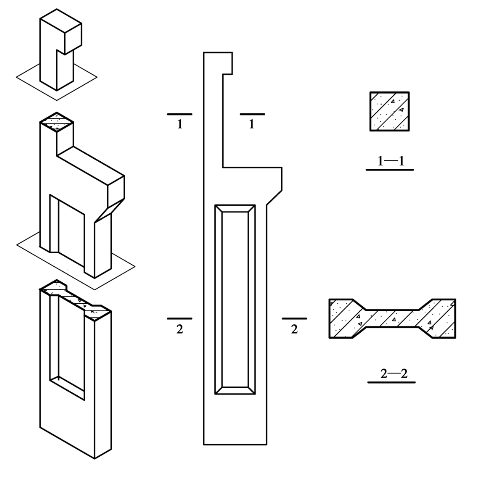

将断面图画在投影图之外的叫移出断面图。当一个物体有多个断面图时，应将各断面图按顺序依次整齐地排列在投影图的附近，如图2.44所示为预制钢筋混凝土柱的移出断面图。根据需要，断面图可用较大的比例画出，图2.44就是放大一倍画出的。

pagenumber_ebook=71,pagenumber_book=63

图2.44　钢筋混凝土柱的移出断面图

（2）重合断面图

断面图旋转90°后重合画在基本投影图上，称为重合断面图。其旋转方向包括上、下、左、右。

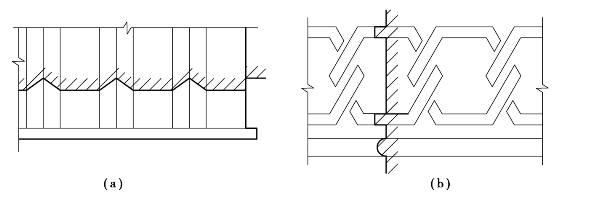

图2.45为墙面装饰线脚的重合断面图。其中，图2.45（a）是将被剖切的断面向下旋转90°而成；图2.45（b）是将被剖切的断面向左旋转90°而成。画重合断面图时，其比例应与基本投影图相同，且可省去剖切位置线和编号。另外，为了使断面轮廓线区别于投影轮廓线，断面轮廓线应以粗实线绘制，而投影轮廓线则以中粗实线绘制。(www.chuimin.cn)

pagenumber_ebook=72,pagenumber_book=64

图2.45　墙面装饰线脚的重合断面图

（3）中断断面图

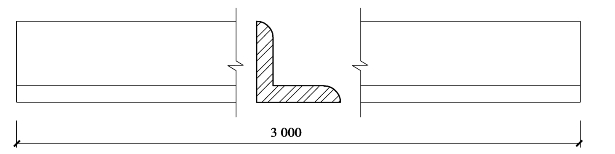

断面图画在构件投影图的中断处，称为中断断面图。它主要用于一些较长且均匀变化的单一构件。图2.46所示为角钢的中断断面图，其画法是在构件投影图的某一处用折断线断开，然后将断面图画在当中。

pagenumber_ebook=72,pagenumber_book=64

图2.46　角钢的中断断面图

画中断断面图时，原投影长度可缩短，但尺寸应完整地标注。画图的比例、线型与重合断面图相同，也不需标注剖切位置线和编号。
