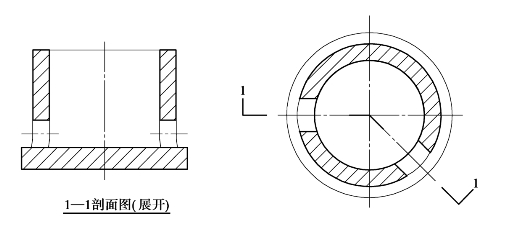

【摘要】：如图2.36所示，画出半个V面投影和半个W面投影以表示物体的外形，再配上相应的半个剖面，即可知内部矩形坑的深度。用此法剖切时，应在剖面图的图名后加注“展开”字样。图2.39检查井的剖面图画旋转剖画图时，应在剖切平面的起始及相交处用粗短线表示剖切位置，用垂直于剖切线的粗短线表示投影方向。

（1）全剖面图——用一个剖切平面将物体全部剖开

图2.33所示为洗涤盆的投影，从图中可知，物体外形比较简单。而内部有圆孔，故剖切平面沿洗涤盆圆孔的前后、左右对称平面而分别平行于V面和W面把它全部剖开，然后分别向V面和W面进行投影，即可得到如图2.33所示的1—1、2—2剖面图。

图2.34所示为将V面和W面投影取剖面后，用剖面图代替原V面投影和W面投影，并安放在它们的相应位置，此时不必进行标注。

应当注意：图2.34中洗涤盆的上部为钢筋混凝土盆，下部为砖墩，剖切后虽属同一剖切平面，但因其材料不同，故在材料图例分界处要用粗实线分开。

（2）半剖面图——用两个相互垂直的剖切平面把物体剖开一半（剖至对称面止，除去物体的1/4）

当物体的内部和外部均需表达，且具有对称平面时，其投影以对称线为界，一半画外形，另一半画成剖面图，这样得到的图称为半剖面图。如图2.35所示，由于物体内部的矩形坑的深度难以从投影图中确定，且该物体前后、左右对称，故可采用半剖面图来表示。如图2.36所示，画出半个V面投影和半个W面投影以表示物体的外形，再配上相应的半个剖面，即可知内部矩形坑的深度。

pagenumber_ebook=68,pagenumber_book=60

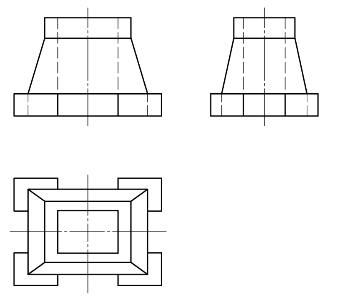

图2.35　物体的投影图

pagenumber_ebook=68,pagenumber_book=60

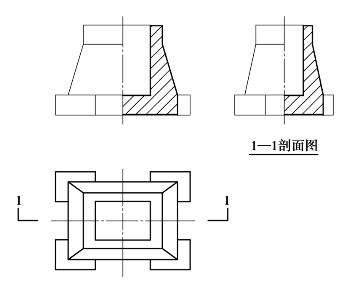

图2.36　物体的半剖面图

必须指出，在半剖面图中，如果物体的对称线是竖直方向，则剖面部分应画在对称线的右边；如果物体的对称线是水平方向，则剖面部分应画在对称线的下边。另外，在半剖面图中，因内部情况已由剖面图表达清楚，故表示外形的那半边一律不画虚线，只是在某部分形状尚不能确定时，才画出必要的虚线。根据《房屋建筑制图统一标准》规定，由于半剖面图是一种简化画法，因此，半剖面图的剖切符号仍应在平面图中标注。

半剖面图也可以理解为把物体剖去1/4后画出的投影图，但外形与剖面的分界线应用对称线画出，如图2.37所示。

（3）阶梯剖面图——用两个或两个以上平行的剖切面剖切

当用一个剖切平面不能将物体需要表达的内部都剖到时，可以将剖切平面直角转折成相互平行的两个或两个以上平行的剖切平面，由此得到的剖面图就称为阶梯剖面图。

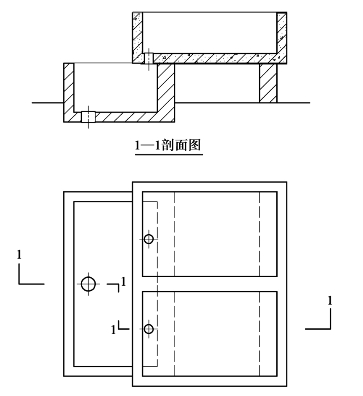

如图2.38所示，双面清洗池内部有3个圆柱孔，如果用一个与V面平行的平面剖切，只能剖到一个孔。故将剖切平面按图2.38 H面投影所示直角转折成两个均平行于V面的剖切平面，分别通过大小圆柱孔，从而画出剖面图。图2.38所示的1—1剖面图就是阶梯剖面图。

画阶梯剖面图时，在剖切平面的起始及转折处，均要用粗短线表示剖切位置和投影方向，同时注上剖面名称。如不与其他图线混淆时，直角转折处可以不注写编写。另外，由于剖切面是假想的，因此，两个剖切面的转折处不应画分界线。
