如何绘制建筑剖面图？
【摘要】：剖面图的图线及图例如图2.31所示，物体被剖切后所形成的断面轮廓线，用粗实线画出；物体未剖到部分的投影轮廓线用细实线画出；看不见的虚线，一般省略不画。材料的图例应符合《房屋建筑制图统一标准》规定要求，常用的建筑材料图例见表2.10。图2.33剖面图的剖切位置、编号及图名必须指出：剖切平面是假想的，其目的是为了表达出物体内部形状，故除了剖面图和断面图外，其他各投影图均按原来未剖时画出。图2.34剖面图不注写编号的情况
（1）确定剖切平面的位置
剖切平面应平行于投影面，且尽量通过物体的孔、洞、槽的中心线。如要将V面投影画成剖面图，则剖切平面应平行于V面；如果要将H面投影或W面投影画成剖面图时，则剖切平面应分别平行于H面或W面。
（2）剖面图的图线及图例
如图2.31（b）所示，物体被剖切后所形成的断面轮廓线，用粗实线画出；物体未剖到部分的投影轮廓线用细实线画出；看不见的虚线，一般省略不画。
为使物体被剖到部分与未剖到部分区别开来，使图形清晰可辨，应在断面轮廓范围内画上表示其材料种类的图例。材料的图例应符合《房屋建筑制图统一标准》规定要求，常用的建筑材料图例见表2.10。

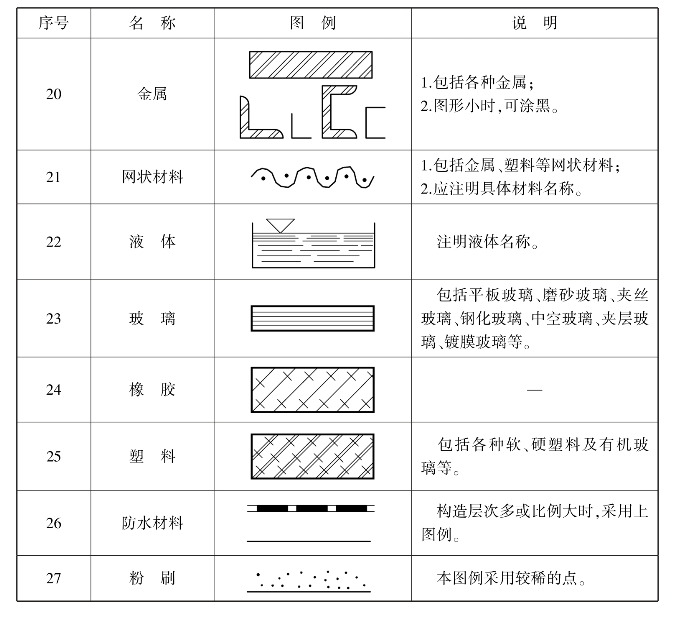

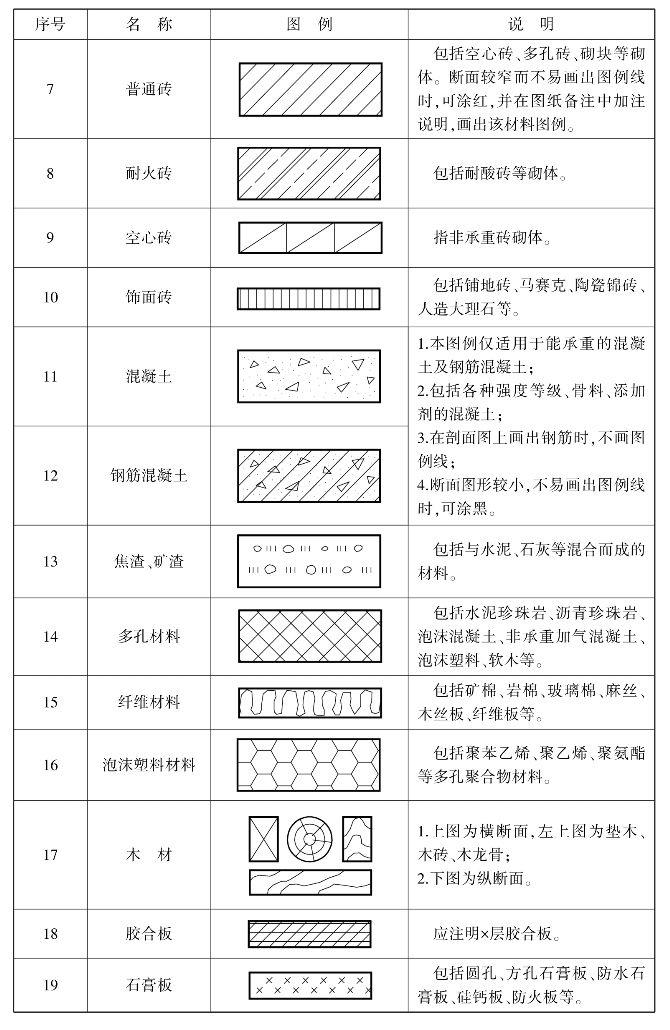

表2.10 常用建筑材料图例（摘自GB/T 50001—2010）
续表
续表
当不必指明材料种类时，应在断面轮廓范围内用细实线画上45°的剖面线，同一物体的剖面线应方向一致，间距相等。
（3）剖面图的标注(www.chuimin.cn)
为便于了解剖切位置和投影方向，寻找投影的对应关系，还应对剖面图进行以下的剖面标注：

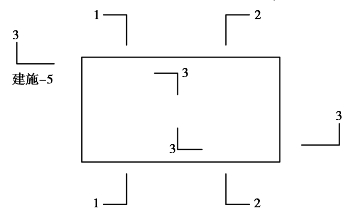

①剖切符号。剖面图的剖切符号，应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖切位置线的长度为6～10mm；剖视方向线应垂直于剖切位置线，长度为4～6mm（如图2.32所示）。绘图时，剖面剖切符号不宜与图面上的图线相接触。
图2.32 剖面图的剖切符号
②剖面剖切符号的编号。剖视方向线的端部宜按顺序由左至右、由下至上用阿拉伯数字编排注写剖面编号，并在剖面图的下方正中分别注写1—1剖面图、2—2剖面图、3—3剖面图…以表示图名。图名下方还应画上粗实线，粗实线的长度与图名字体的长度相等，如图2.33所示。

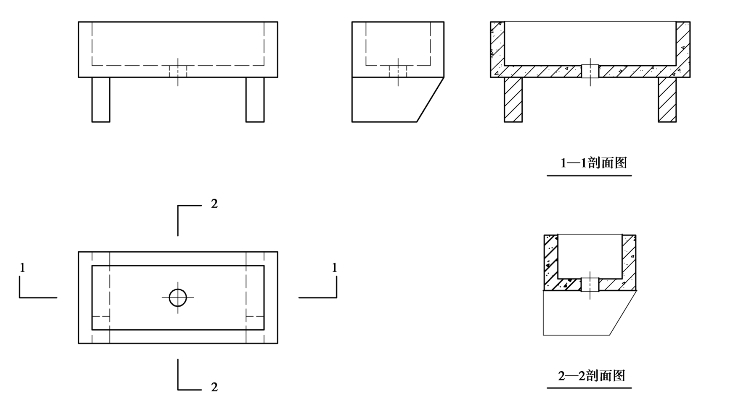

图2.33 剖面图的剖切位置、编号及图名
必须指出：剖切平面是假想的，其目的是为了表达出物体内部形状，故除了剖面图和断面图外，其他各投影图均按原来未剖时画出。一个物体无论被剖切几次，每次剖切均按完整的物体进行。
另外，对通过物体对称平面的剖切位置，或习惯使用的位置，或按基本视图的排列位置，则可以不注写图名，也无需进行剖面标注，如图2.34所示。
图2.34 剖面图不注写编号的情况
