房屋建筑学：尺寸标注方案
【摘要】：图2.17尺寸的组成和平行排列的尺寸图2.18轮廓线用作尺寸界线②尺寸线用来注写尺寸，必须用细实线单独绘制，应与被注长度平行，且不宜超出尺寸界线。图2.28相似构配件尺寸表格式标注方法标高的注法标高分绝对标高和相对标高。而以某一建筑底层室内地坪为±0.000的标高称为相对标高，如上海浦东88层的金茂大厦高420m，即为相对标高。建筑图样中，除总平面图上标注绝对标高外，其余图样上的标高都为相对标高。
在建筑施工图中，图形只能表达建筑物的形状，建筑物各部分的大小还必须通过标注尺寸才能确定。房屋施工和构件制作都必须根据尺寸进行，因此尺寸标注是制图的一项重要工作，必须认真细致，准确无误。如果尺寸有遗漏或错误，必将给施工造成困难和损失。
注写尺寸时，应力求做到正确、完整、清晰、合理。
本节将介绍《房屋建筑制图统一标准》中有关尺寸标注的一些基本规定。
（1）尺寸的组成

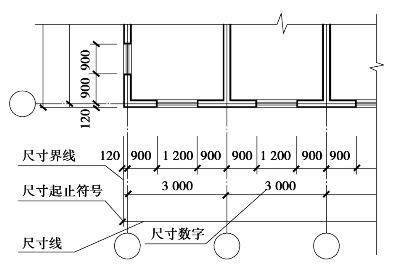

建筑图样上的尺寸一般应由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成，如图2.17所示。
①尺寸界线是控制所注尺寸范围的线，应用细实线绘制，一般应与被注长度垂直；其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。必要时，图样的轮廓线、轴线或中心线可用作尺寸界线（图2.18）。
图2.17 尺寸的组成和平行排列的尺寸
图2.18 轮廓线用作尺寸界线
②尺寸线用来注写尺寸，必须用细实线单独绘制，应与被注长度平行，且不宜超出尺寸界线。任何图线或其延长线均不得用作尺寸线。
③尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针45°角，长度宜为2～3mm。半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示（图2.19）。
④建筑图样上的尺寸数字是建筑施工的主要依据，建筑物各部分的真实大小应以图样上所注写的尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位，图中不需注写计量单位的代号或名称。本书正文和图中的尺寸数字以及习题集中的尺寸数字，除有特别注明外，均按上述规定。
尺寸数字的读数方向，应按图2.20（a）规定的方向注写，尽量避免在图中所示的30°范围内标注尺寸。实在无法避免时，宜按图2.20（b）的形式注写。
图2.19 箭头的画法
图2.20 尺寸数字读数方向

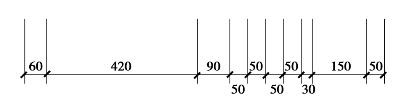

尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线外侧，中间相邻的尺寸数字可错开注写，也可引出注写，如图2.21所示。
图线不得穿过尺寸数字，不可避免时，应将尺寸数字处的图线断开，如图2.22所示。
图2.21 尺寸数字的注写位置
图2.22 尺寸数字处图线应断开
（2）常用尺寸的排列、布置及注写方法
尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。相互平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远。图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于10mm。平行尺寸线的间距，宜为7～10mm，并应保持一致，如图2.17所示。
总尺寸的尺寸界线，应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等（图2.17）。

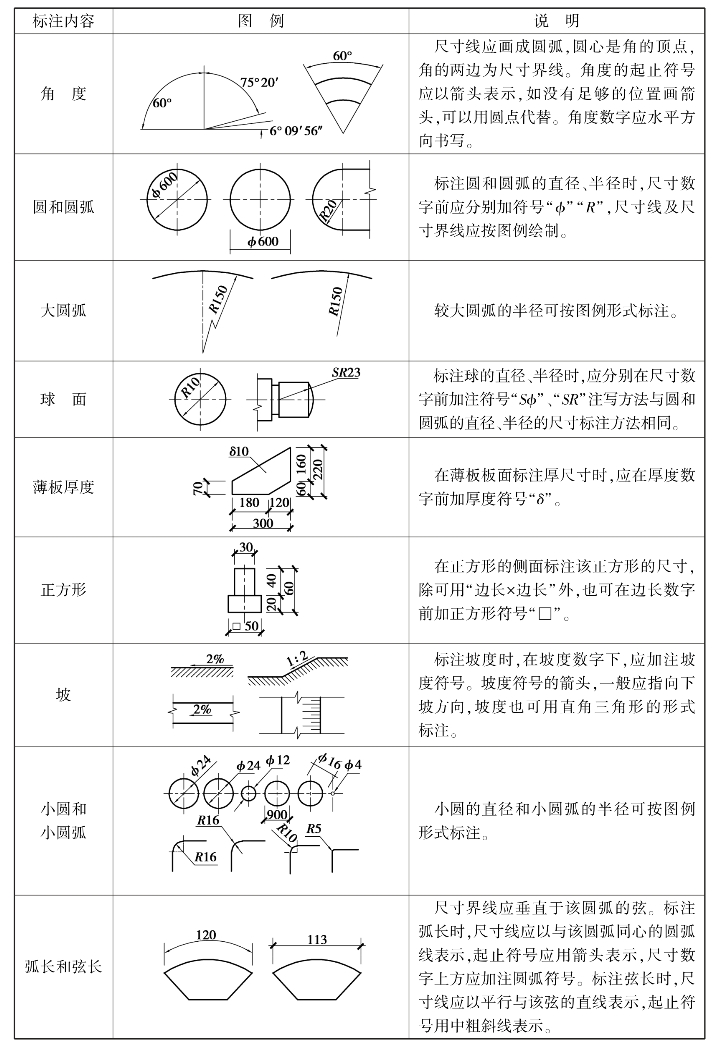

半径、直径、球、角度、弧长、薄板厚度、坡度以及非圆曲线等常用尺寸的标注方法见表2.9。
表2.9 常用尺寸标注方法
(www.chuimin.cn)
续表
（3）尺寸的简化标注

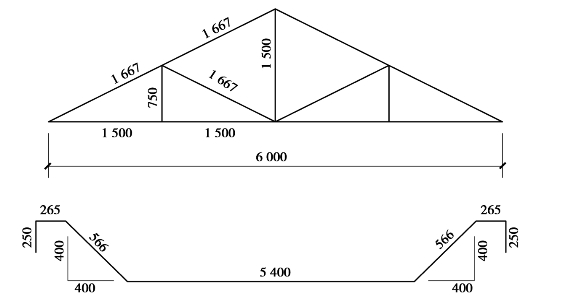

①杆件或管线的长度，在单线图（桁架简图、钢筋简图、管线图等）上，可直接将尺寸数字沿杆件或管线的一侧注写（图2.23）。
图2.23 单线图尺寸标注方法
②连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注（图2.24）。

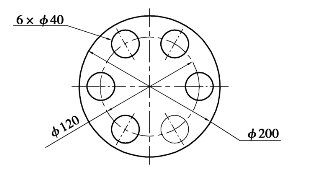

③如果构配件内的构造要素（如孔、槽等）相同，可仅标注其中一个要素的尺寸（图2.25）。
图2.24 等长尺寸简化标注方法
图2.25 相同要素尺寸标注方法

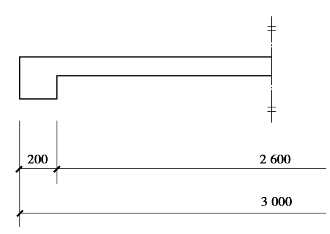

④对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐（图2.26）。

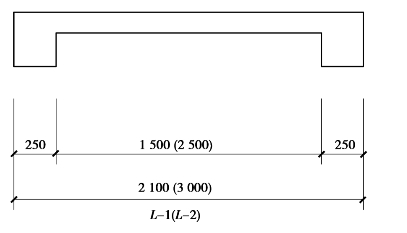

⑤两个构配件，如仅个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，该构配件的名称也应注写在相应的括号内（图2.27）。
图2.26 对称构件尺寸数字标注方法
图2.27 相似构件尺寸数字标注方法

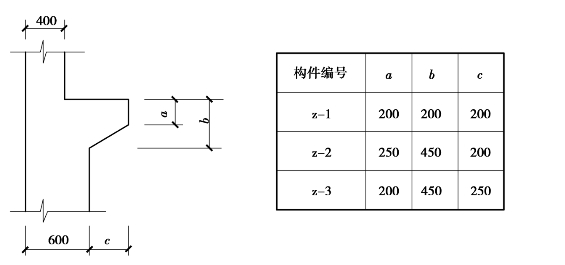

⑥数个构配件，如仅某些尺寸不同，这些有变化的尺寸数字，可用拉丁字母注写在同一图样中，另列表格写明其具体尺寸（图2.28）。
图2.28 相似构配件尺寸表格式标注方法
（4）标高的注法
标高分绝对标高和相对标高。以我国青岛市外黄海海面为±0.000的标高称为绝对标高，如世界最高峰珠穆朗玛峰高度为8 844.43m（中国国家测绘局2005年测定），即为绝对标高。而以某一建筑底层室内地坪为±0.000的标高称为相对标高，如上海浦东88层的金茂大厦高420m，即为相对标高。
建筑图样中，除总平面图上标注绝对标高外，其余图样上的标高都为相对标高。
标高符号，除用于总平面图上室外整平标高采用全部涂黑的三角形外，其他图面上的标高符号一律用图2.29所示符号。
标高符号图形为三角形或倒三角形，高约3mm，三角形尖部所指位置即为标高位置；其水平线的长度，根据标高数字长短定。标高数字以m为单位，总平面图上注至小数点后2位数，如8 844.43，而其他任何图上标注至小数点后3位数，即mm为止。零点标高注成±0.000，正数标高数字前一律不加正号，如3.000、2.700、0.900，负数标高数字前必须加注负号，如-0.020、-0.450。
在剖面图及立面图中，标高符号的尖端，根据所指位置，可向上指，也可向下指，如同时表示几个不同的标高时，可在同一位置重叠标注，标高符号及其标注如图2.29所示。
图2.29 标高符号及其标注
