图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。如果字迹潦草，难于辨认，则容易发生误解，甚至造成工程事故。

图样及说明中的汉字应写成长仿宋体，大标题、图册封面、地形图等的汉字，也可以写成其他字体，但应易于辨认。汉字的简化写法，必须遵照国务院公布的《汉字简化方案》和有关规定。

（1）长仿宋字体

长仿宋字体是由宋体字演变而来的长方形字体，它的笔画匀称明快，书写方便，因而是工程图纸最常用字体。写仿宋字（长仿宋体）的基本要求，可概括为“行款整齐、结构匀称、横平竖直、粗细一致、起落顿笔、转折勾棱”。

长仿宋体字样如图2.14所示。

pagenumber_ebook=56,pagenumber_book=48

图2.14　长仿宋字样

①字体格式。为了使字写得大小一致、排列整齐，书写前应事先用铅笔淡淡地打好字格，再进行书写。字格高宽比例一般为3∶2。为了使字行清楚，行距应大于字距。通常字距约为字高的1/4，行距约为字高的1/3（图2.15）。

pagenumber_ebook=57,pagenumber_book=49

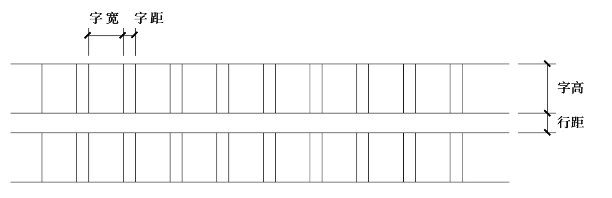

图2.15　字格

字的大小用字号来表示，字的号数即字的高度，各号字的高度与宽度的关系见表2.7。

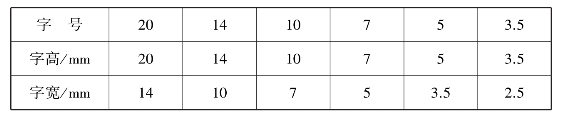

表2.7　字号

pagenumber_ebook=57,pagenumber_book=49 (www.chuimin.cn)

图纸中常用的为10、7、5三个字号。如需书写更大的字，其高度应按的比值递增。汉字的字高应不小于3.5mm。

②字体的笔画。长仿宋字体的笔画要横平竖直，注意起落。

③字体结构。形成一个完善结构的字的关键是各个笔画的相互位置要正确，各部分的大小、长短、间隔要符合比例，上下左右要匀称，笔画疏密要合适。

（2）拉丁字母、阿拉伯数字及罗马数字

拉丁字母、阿拉伯数字及罗马数字的书写与排列等，应符合表2.8的规定。

表2.8　拉丁字母、阿拉伯数字、罗马数字书写规则

pagenumber_ebook=57,pagenumber_book=49

注：①小写拉丁字母a、c、m、n等上下均无延伸，j上下均有延伸；
②字母的间隔，如需排列紧凑，可按表中字母的最小间隔减少一半。

拉丁字母、阿拉伯数字可以直写，也可以斜写。斜体字的斜度是从字的底线逆时针向上倾斜75°，字的高度与宽度应与相应的直体字相等。当数字与汉字同行书写时，其大小应比汉字小一号，并宜写直体。拉丁字母、阿拉伯数字及罗马数字的字高，应不小于2.5mm。拉丁字母、阿拉伯数字及罗马数字分一般字体和窄体字，其运笔顺序和字例如图2.16所示。

运笔顺序如图2.16所示。

pagenumber_ebook=58,pagenumber_book=50

图2.16　运笔顺序
