【摘要】：表2.4线型图线的宽度b，宜从1.4，1.0，0.7，0.5，0.35，0.25，0.18，0.13mm线宽系列中选取。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再按表2.5确定相应的线宽组。表2.5线宽组注：①需要缩微的图纸，不宜采用0.18mm及更细的线宽。表2.6图框线、标题栏线的宽度此外，在绘制图线时还应注意以下几点：①单点长画线和双点长画线的首末两端应是线段，而不是点。虚线的正确画法和错误画法，如图2.13所示。图2.13虚线交接的画法

任何建筑图样都是用图线绘制成的，因此，熟悉图线的类型及用途，掌握各类图线的画法，是建筑制图最基本的技能。

为了使图样清楚、明确，建筑制图采用的图线分为实线、虚线、单点长画线、双点长画线、折断线和波浪线6类，其中前4类线型按宽度不同又分为粗、中粗、中、细4种，后两类线型一般均为细线。各类线型的规格及用途见表2.4。

表2.4　线型（摘自GB/T 50001—2010）

pagenumber_ebook=55,pagenumber_book=47

图线的宽度b，宜从1.4，1.0，0.7，0.5，0.35，0.25，0.18，0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再按表2.5确定相应的线宽组。在同一张图纸中，相同比例的各图样，应选用相同的线宽组。虚线、单点长画线及双点长画线的线段长度和间隔，应根据图样的复杂程度和图线的长短来确定，但宜各自相等，表2.5中所示线段的长度和间隔尺寸可作参考。当图样较小，用单点长画线和双点长画线绘图有困难时，可用实线代替。

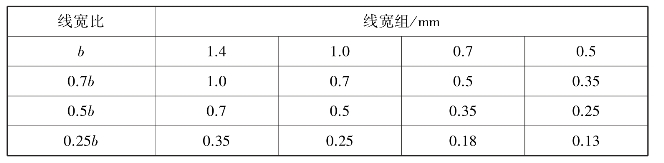

表2.5　线宽组
