【摘要】：图1.73人体尺度和人体活动所需的空间尺度近年来，在建筑设计中日益重视人体工程学的运用。4）地形、地质条件和地震烈度基地地形的平缓或起伏，基地的地质构成、土壤特性和地耐力的大小，对建筑物的平面组合、结构布置和建筑体型都有明显的影响。地震烈度表示地面及房屋建筑遭受地震破坏的程度。房屋抗震设防的重点，是7、8、9度地震烈度的地区。

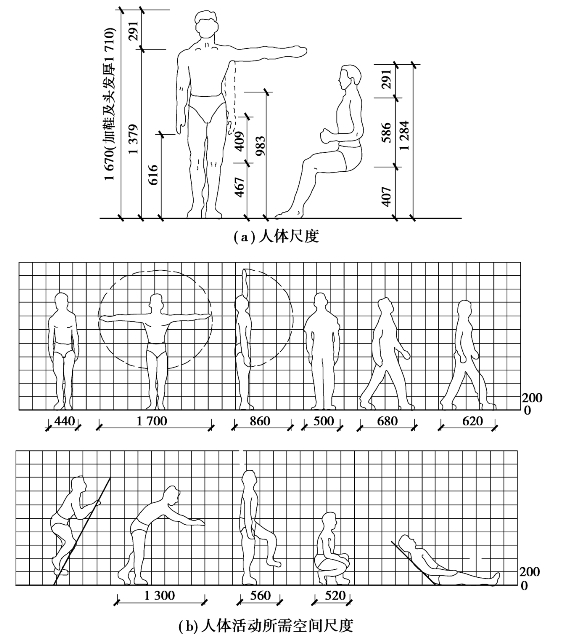

1）人体尺度和人体活动所需的空间尺度

建筑物中家具、设备的尺寸、踏步、窗台、栏杆的高度，门洞、走廊、楼梯的宽度和高度，以至各类房间的高度和面积大小，都和人体尺度以及人体活动所需的空间尺度直接或间接有关，因此人体尺度和人体活动所需的空间尺度，是确定建筑空间的基本依据之一。我国成年男子和女子的平均高度分别为1 670mm和1 560mm），人体尺度和人体活动所需的空间尺度如图1.73所示。

pagenumber_ebook=41,pagenumber_book=33

图1.73　人体尺度和人体活动所需的空间尺度

近年来，在建筑设计中日益重视人体工程学的运用。人体工程学是运用人体计测、生理心理计测和生物力学等研究方法，综合地进行人体结构、功能、心理等问题的研究，用以解决人与物、人与外界环境之间的协调关系并提高效能。建筑设计中，人体工程学的运用，将使确定空间范围，始终以人的生理、心理需求为研究中心，使空间范围的确定具有定量计测的科学依据（图1.74）。

pagenumber_ebook=41,pagenumber_book=33

图1.74　单人所需空间范围示意

2）家具、设备的尺寸和使用它们的必要空间

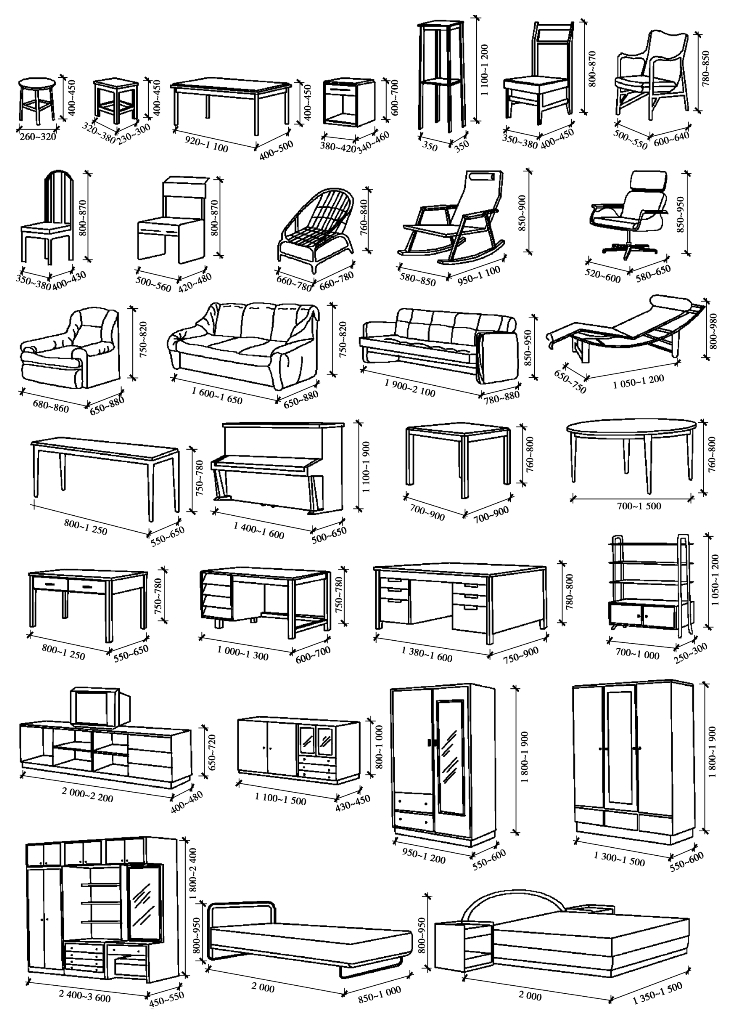

家具、设备的尺寸，以及人们在使用家具和设备时，在它们近旁必要的活动空间，是考虑房间内部使用面积的重要依据。民用建筑中常用的家具尺寸如图1.75所示。

pagenumber_ebook=42,pagenumber_book=34

图1.75　民用建筑常用家具尺度

3）温度、湿度、日照、雨雪、风向、风速等气候条件

气候条件对建筑物的设计有较大影响。例如湿热地区，房屋设计要很好地考虑隔热、通风和遮阳等问题；干冷地区，通常又希望把房屋的体型尽可能设计得紧凑一些，以减少外围护面的散热，有利于室内采暖、保温。

日照和主导风向，通常是确定房屋朝向和间距的主要因素；风速是高层建筑、电视塔等设计中考虑结构布置和建筑体型的重要因素；雨雪量的多少对屋顶形式和构造也有一定影响。

在设计前，需要收集当地上述有关的气象资料，作为设计的依据（图1.76、表1.3）。

pagenumber_ebook=43,pagenumber_book=35

图1.76　我国部分城市的风向频率玫瑰图

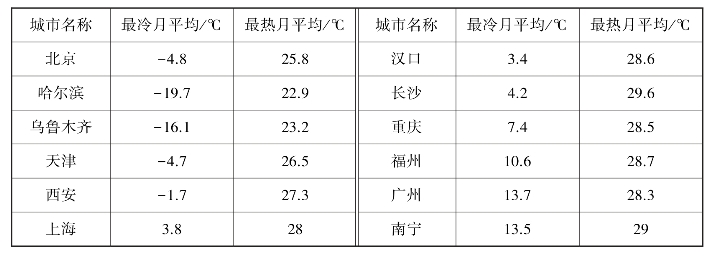

表1.3　我国部分城市的最冷最热月气温①

pagenumber_ebook=44,pagenumber_book=36 (www.chuimin.cn)

注：①据《建筑设计资料集》（第二版）第一册。

4）地形、地质条件和地震烈度

基地地形的平缓或起伏，基地的地质构成、土壤特性和地耐力的大小，对建筑物的平面组合、结构布置和建筑体型都有明显的影响。坡度较陡的地形，常使房屋结合地形错层建造，复杂的地质条件要求房屋的构成和基础的设置采取相应的结构构造措施。

地震烈度表示地面及房屋建筑遭受地震破坏的程度。在烈度6度及6度以下地区，地震对建筑物的损坏影响较小。9度以上的地区，由于地震过于强烈，从经济因素及耗用材料考虑，除特殊情况外，一般应尽可能避免在这些地区建设。房屋抗震设防的重点，是7、8、9度地震烈度的地区。

地震区的房屋设计，主要应考虑：

①选择对抗震有利的场地和地基，例如应选择地势平坦、较为开阔的场地，避免在陡坡、深沟、峡谷地带以及处于断层上下的地段建造房屋。

②房屋设计的体型，应尽可能规整、简洁，避免在建筑平面及体型上的凹凸。例如住宅设计中，地震区应避免采用突出的楼梯间和凹阳台等。

③采取必要的加强房屋整体性的构造措施，不做或少做地震时容易倒塌或脱落的建筑附属物，如女儿墙、附加的花饰等须作加固处理。

④从材料选用和构造做法上尽可能减轻建筑物的自重，特别需要减轻屋顶和围护墙的质量。

5）建筑模数与模数制

为使建筑物的设计、施工、建材生产以及使用单位和管理机构之间容易协调，用标准化的方法使建筑制品、建筑构配件和组合件实现工厂化规模生产，从而加快设计速度，提高施工质量及效率，改善建筑物的经济效益，进一步提高建筑工业化水平，国家颁布了中华人民共和国国家标准《建筑模数协调标准》（GB/T 50002—2013）。

模数协调使符合模数的构配件、组合件能用于不同地区、不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律、更趋统一、协调，从而便利施工。

模数是选定的尺寸单位，作为尺度协调的增值单位。模数协调选用的基本尺寸单位，叫基本模数。基本模数的数值为100mm，其符号为M，即M=100mm，整个建筑物和建筑物的一部分以及建筑组合件的模数化尺寸应是基本模数的倍数。模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。

扩大模数应符合基数为2M、3M、6M、12M…的规定，其相应的尺寸分别为200、300、600、1 200…。分模数应符合基数为M/10、M/5、M/2的规定，其相应的尺寸分别为10、20、50。

建筑物的开间或柱距，进深或跨度，梁、板、隔墙和门窗洞口宽度等部分的截面尺寸宜采用水平基本模数和水平扩大模数数列，且水平扩大模数数列宜采用2nM、3nM（n为自然数）。

建筑物的高度、层高和门窗洞口高度等宜采用竖向基本模数和竖向扩大模数数列，且竖向扩大模数数列宜采用nM。

构造节点和分部件的接口尺寸等宜采用分模数数列，且分模数数列宜采用M/10、M/5、M/2。
