1）古埃及建筑

·方尖碑（图1.34）

古埃及崇拜太阳的纪念碑，常成对地竖立在神庙的入口处。其断面呈正方形，上小下大，顶部为金字塔形，常镀合金。其高度不等，已知最高者达50余米，一般细长比为（9～10）∶1，用整块的花岗岩制成，碑身刻有象形文字的阴刻图案。

·金字塔（图1.35）

金字塔是古埃及法老的陵墓，造型多为正四方锥体，因外形像汉字的“金”，所以称作“金字塔”。最著名的胡夫金字塔，是吉萨金字塔群中最大者，形体呈立方锥形，四面正向方位。塔原高146.4m，现为137m，底边各长230.6m，占地5.3hm2，用230余万块平均约2.5t的石块干砌而成。这座灰白色的人工大山，以蔚蓝天空为背景，屹立在一望无际的黄色沙漠上，是千百万奴隶勤劳与智慧的结晶。

·太阳神庙（图1.36）

pagenumber_ebook=20,pagenumber_book=12

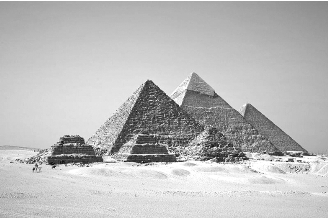

图1.35　吉萨金字塔群

pagenumber_ebook=20,pagenumber_book=12

图1.36　太阳神庙图

古埃及新生王国时期，太阳神庙代替陵墓成为皇帝崇拜的纪念性建筑物。庙宇有两个艺术重点：一是大门，群众性的宗教仪式在它前面举行，力求富丽堂皇，和宗教仪式的戏剧性相适应；二是大殿内部，力求幽暗而威严，和仪典的神秘性相适应。

2）古西亚建筑

古西亚建筑是指BC3500年—BC500年时期，由幼发拉底河和底格里斯河所孕育的美索不达米亚平原的建筑，如位于乌尔的观象台（图1.37），著名的萨尔贡王宫、波斯波利斯王宫、空中花园等。古西亚的建筑成就还在于创造了以土为基础原料的结构体系和装饰方法。古西亚建筑发展了券、拱和穹窿结构，随后又创造了装饰墙面的面砖和彩色琉璃砖，这些使建筑的材料、构造和造型艺术有机结合的成就，对后面的拜占庭和伊斯兰教建筑产生很大的影响。

pagenumber_ebook=21,pagenumber_book=13

图1.37　乌尔观象台

3）古希腊建筑

古希腊是西方文明的发源地，对后来西方文明的发展有着深远的影响。尤其是在建筑方面，可以说是欧洲建筑的起点。因此，在西方古典建筑发展历史中，古希腊时期是最重要的建筑发展时期之一。

古希腊是一个泛神论国家，希腊神庙不仅是宗教活动中心，也是城邦公民社会活动和商业活动的场所，还是储存公共财富的地方。这样神庙就成了希腊崇拜的圣地，围绕圣地又建起竞技场、会堂旅舍等公共建筑。古希腊最有代表性的建筑有克里特岛克诺索斯国王王宫、迈西尼卫城狮子门、德尔斐的阿波罗圣地、雅典卫城（图1.38）、帕提农神庙（图1.39）、伊瑞克提翁神庙、奖杯亭、阿索斯中心广场。

pagenumber_ebook=21,pagenumber_book=13

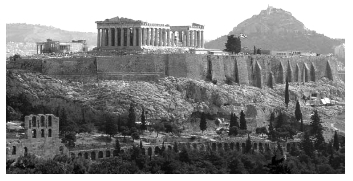

图1.38　雅典卫城图

pagenumber_ebook=21,pagenumber_book=13

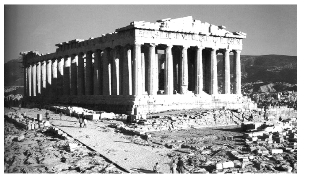

图1.39　帕提农神庙(www.chuimin.cn)

·雅典卫城（图1.38）

公元前5世纪中叶，在希波战争中，希腊人以高昂的英雄主义精神打败了波斯的侵略。作为全希腊的盟主，雅典进行了大规模的建设。建设的重点在卫城，在这种情况下，雅典卫城达到了古希腊圣地建筑群、庙宇、柱式和雕刻的最高水平。

4）古罗马建筑

古罗马通常指从前9世纪初在意大利半岛中部兴起的文明。古罗马的建筑艺术是古希腊建筑艺术的继承和发展。古罗马的建筑不仅借助更为先进的技术手段，发展了古希腊艺术的辉煌成就，而且也将古希腊建筑艺术风格的和谐、完美、崇高的特点发挥得淋漓尽致。在建筑理论方面，军事工程师维特鲁威著写的《建筑十书》，是一本全面反映古罗马时期建筑成就的著作。

古罗马重要建筑物有：君士坦丁凯旋门、恺撒广场、奥古斯都广场、图拉真广场、罗马大角斗场、万神庙、卡拉卡拉公共浴场、戴克利提乌姆公共浴场、庞贝城潘萨府邸、庞贝城银婚府邸、巴拉丁山宫殿、阿德良离宫、戴克利提乌姆离宫等。

·君士坦丁凯旋门（图1.40）

君士坦丁凯旋门建于AD312年，是为庆祝君士坦丁大帝彻底战胜他的强敌马克森提并统一帝国而建。这是一座有3个拱门的凯旋门，高21m，面阔25.7m，进深7.4m。由于它调整了高与阔的比例，横跨在道路中央，显得形体巨大。凯旋门的里里外外充满了各种浮雕，巨大的凯旋门和丰富的浮雕气派很大，大部分构件是从过去的一些纪念性建筑（如图拉真广场建筑上的横饰带、哈德良广场上一系列盾形浮雕以及马克·奥尔略皇帝纪念碑上的八块镶板）拆除过来的。君士坦丁凯旋门宏伟壮观，尤其是它上面所保存的罗马帝国各个重要时期的雕刻，是一部生动的罗马雕刻史诗。

·罗马大角斗场（图1.41）

罗马大角斗场又称为罗马斗兽场，由弗拉维安王朝的3个皇帝建造。这个用石头建起的罗马斗兽场长188m，宽156m，高57m。从外部看，罗马斗兽场由一系列3层的环形拱廊组成，最高的第4层是顶阁。这3层拱廊中的石柱根据经典的标准分别设计（由地面开始，多利安式样、爱奥尼亚式样和科林斯式样）。罗马斗兽场能容纳观众大约5万人，共有3层座位：下层、中层及上层，顶层还有一个只能站着的看台。观众们从第一层的80个拱门入口处进入罗马斗兽场，另有160个出口遍布于每一层的各级座位，被称为吐口，观众可以通过它们涌进和涌出，混乱和失控的人群因此能够被快速疏散，据说这里只需十分钟就可以被清空。

pagenumber_ebook=22,pagenumber_book=14

图1.40　君士坦丁凯旋门

pagenumber_ebook=22,pagenumber_book=14

图1.41　古罗马角斗场

·万神庙（图1.42）

罗马万神庙采用了穹顶覆盖的单一空间集中式构图，它也是罗马穹顶技术的最典型代表。万神庙平面为圆形，穹顶直径达43.3m，顶端高度也是43.3m。按照当时的观念，穹顶象征天宇。穹顶中央开了一个直径8.9m的圆洞，寓意着神的世界和人的世界的某种联系。从圆洞进来柔和漫射光，照亮空阔的内部，有一种宗教的宁谧气息。这是现代结构出现以前世界上跨度最大的空间结构建筑。

·卡拉卡拉浴场（图1.43）

卡拉卡拉浴场是由卡拉卡拉皇帝于AD200年左右下令建造的，是世界上最大的浴场之一。卡拉卡拉浴场长375m，宽363m，两侧的后半向外凸出一个半圆形，里面有厅堂，大约是演讲厅，旁边有休息厅，可容纳1 600人。在巨大的圆屋顶下，设有游泳池、桑拿池和冷水池，周围布满珍奇的植物、精致的雕刻和巧夺天工的镶嵌图案。温水浴厅是所有浴室中最大的，长55.8m，宽24.1m，拱顶高度为38.1m。大温水浴厅温水厅用三个十字拱覆盖，十字拱的质量集中在8个墩子上，墩子外侧有一道短墙抵御侧推力，短墙之间再跨上筒形拱，增强了整体刚度，又扩大了大厅。

pagenumber_ebook=23,pagenumber_book=15

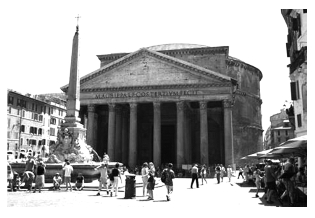

图1.42　罗马万神庙

pagenumber_ebook=23,pagenumber_book=15

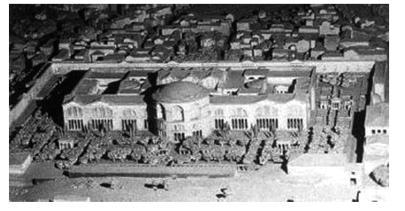

图1.43　卡拉卡拉浴场
