图6－23轻型竹结构墙体如图6－23所示，轻型竹结构墙体是由构件断面较小的规格胶合竹材均匀密布形成由墙骨柱、顶梁板、底梁板和过梁组成的棱骨架，然后钉上竹胶合板组成的一种结构形式，类似北美木结构中的二乘四构造。图6－24二层楼盖施工现场图6－25竖起墙体轻型竹结构的主要结构构件一般在工厂预制再搬运至现场拼装。......
2023-10-12
工业化村镇建筑：工程竹的基本力学性能
【摘要】：工程竹的力学性能稳定，一般优于木材。上述三种工程竹以及常见结构用木材的力学性能比较见表6－1。竹青的去除有效地改善了竹束表面的胶结性能，但也降低了竹材的力学性能。在制作的过程中，重组竹压缩比较大，单位面积的有效承载单元较多，因而重组竹具有较好的力学性能。
工程竹的力学性能稳定，一般优于木材。上述三种工程竹以及常见结构用木材的力学性能比较见表6－1。由表6－1可见，重组竹与竹层积材的力学性能都远高于木材；竹集成材的力学性能略高于木材，但已能满足一般承重梁类的结构材料使用。总的来说，与木材相比，结构用竹材力学性能更好，更适合作为受力构件。

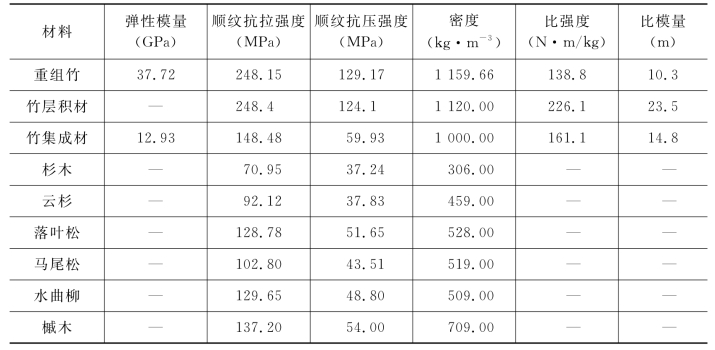

表6－1 三种竹材与木材的力学性能比较
重组竹在制备过程中将靠近竹青的2～4mm 的A 级竹篾分离，供附加值更高的竹席或竹窗帘用，将剩下的竹片（包含竹黄）通过压丝机碾压成宽度为1.5～4mm 的竹束，再经过浸胶胶合而成。竹青的去除有效地改善了竹束表面的胶结性能，但也降低了竹材的力学性能。在制作的过程中，重组竹压缩比较大，单位面积的有效承载单元较多，因而重组竹具有较好的力学性能。但是重组竹的密度较大，比强度和比模量较小，主要原因是竹束的制备过程中将A 级竹篾分离出去，降低了材料的强度。此外，竹束采用碾压法疏解，很难将竹材疏解完整，在碾压辊经过处竹片形成裂纹，在碾压辊没经过处，竹片还保持整体块状结构，在浸胶时，胶黏剂很难均匀渗透，在竹束的表面和裂纹处，有胶黏剂分布，而保持整体块状结构处，无胶黏剂分布，整体得不到有效地增强。(www.chuimin.cn)
竹层积材以本身强度较高的慈竹为原料。首先，慈竹的拉伸强度大于毛竹；其次，竹纤维化单板在疏解的过程中，破坏了竹材的基本组织，但保持了维管束不断裂，这样，一方面保证了慈竹本身的高强度不受到破坏，另一方面使得胶黏剂能够通过疏解过程形成裂纹均匀渗透到基本组织中，从而使基本组织强度增加。此外，竹层积材的压缩比较大，使单位面积内的有效承载单元——竹纤维增加，从而使竹层积材的各项力学性能指标都很高。
竹集成材的基本单元是竹片，竹片经过粗刨、精刨除去竹青和竹黄后，竹材强度最高的竹青部分也被去掉，竹片的强度大大降低，在竹材的制备过程中，胶合压力比较小，竹材没有得到有效地增强，因此，竹集成材的力学性能低。
有关工业化村镇建筑的文章
- 详细阅读
-
连接件力学性能介绍-工业化村镇建筑详细阅读
表3－3连接件选用表续表3－3注：螺钉长度指从钉头的支撑面到尖头末端的长度。图3－10自攻螺钉连接示意图普通螺栓应符合现行国家标准《六角头螺栓C 级》的规定，其机械性能应符合国家标准《紧固件机械性能螺栓、螺钉和螺柱》的规定。选择的焊条型号应与主体金属力学性能相适应。此时，连接件的力学性能大多通过试验确定。......
2023-10-12
-
楼盖工程-工业化村镇建筑详细阅读
图4－29是现场吊装和安装楼盖施工过程图。图4－26工厂内楼盖预制施工工艺流程图图4－27楼盖轻钢龙骨拼装和单面覆板图4－28浇筑发泡混凝土和覆盖秸秆板图4－29楼盖的吊装和固定连接值得注意的是，在工厂里对楼盖的制作过程中，秸秆板的预处理是一个重要的施工过程。当发泡混凝土达到初凝后，撤除薄膜并覆盖另一侧秸秆板，完成房屋楼盖结构部分的制作。......
2023-10-12
-
竹框架结构在工业化村镇建筑中的应用详细阅读
钢竹组合梁柱式框架结构体系是把组合柱、组合梁和组合楼板作为基本受力构件，通过各种金属连接件进行拼装而成的结构体系，如图6－21所示。采用钢材制成消能节点，将竹材制成的梁、柱连接成具有较大刚度和延性的装配式竹框架。图6－21梁柱式框架结构图6－22钢竹／木组合梁柱节点构造这种结构体系建筑平面布置灵活，可以取得较大的使用空间，具有较好的延伸性。......
2023-10-12
-
工业化村镇建筑-主体工程施工成果详细阅读
图4－15工厂内剪力墙预制施工工艺流程图图4－16墙体轻钢龙骨拼装图4－17秸秆板初步防水涂膜和墙面覆板图4－18单面覆板墙体翻身操作图4－19水电管线布置及预埋图4－20发泡混凝土浇筑图4－21墙体工厂内吊装运输在现场，工厂内预制的秸秆板轻钢发泡混凝土剪力墙进行吊装和安装，完成房屋的主体工程施工。......
2023-10-12
-
工业化村镇建筑：抗震规定详细阅读
灾害调查和事故分析表明，结构布置方案对建筑物的安全有着决定性的影响。秸秆板轻钢发泡混凝土剪力墙结构承受的荷载应符合现行国家标准《建筑结构荷载规范》及相关标准的规定；地震作用应符合现行国家标准《建筑抗震设计规范》的有关规定。在抗震设防区里，当房屋采用秸秆板轻钢发泡混凝土剪力墙设计时，房屋应满足设防烈度地震作用下的抗震承载力要求。......
2023-10-12
-
工业化村镇建筑的叠合板构造详细阅读
在此，以常规叠合板为例介绍其构造要求，对于其他形式的叠合板，可参照进行设计。当采用悬挑叠合板，悬挑叠合板的上部纵向受力钢筋锚固在相邻叠合板的后浇混凝土范围内时，应在悬挑叠合板及其钢筋的锚固范围内配置截面抗剪构造钢筋。叠合板之间的接缝，可以采用两种构造措施：分离式接缝和整体式接缝。试验研究表明，这种构造形式的叠合板整体性较好。......
2023-10-12
-
工业化村镇建筑受弯构件的极限状态分析方法及竹详细阅读
对木材、竹材这样的新型复合材料，受弯构件的极限状态分析方法还没有建立。故线弹性理论不能应用于重组竹受弯构件极限状态分析。竹梁破坏前，截面应变沿高度方向基本上呈线性变化，因此在竹梁受弯构件设计计算时，梁的受弯破坏截面符合平截面假定。图6－17受弯构件的弯矩—曲率关系曲线3.变形分析利用对称性，梁的变形分析可采用图6－18所示的模型。......
2023-10-12
相关推荐
