工业化村镇建筑：抗震构造措施解析
【摘要】：轻钢之间的专用连接钢片，其厚度不应低于被连接轻钢厚度，宜为1.5～2.0倍。螺钉型号不宜小于ST4.8，螺栓直径不宜小于8mm，螺钉长度根据被连接构件的实际厚度进行确定。受力连接中的螺钉连接数不得少于2个。图4－4轻钢立柱构造②轻钢立柱应上下贯通布置，间距不应大于600mm。在墙体四周边缘处，螺钉间距宜为150 mm，不宜大于200 mm；在墙体中部，螺钉间距宜为300mm；在秸秆板之间拼缝处，螺钉间距宜为150mm。图4－9秸秆板连接构造
（1）秸秆板轻钢发泡混凝土剪力墙应由轻钢立柱、发泡混凝土和秸秆板组成，轻钢立柱宜采用冷弯薄壁型钢，其壁厚不宜大于6mm，也不宜小于1.5mm，不应小于1.0mm。秸秆板的尺寸由厂家提供，考虑到墙体具有保温隔热性能，宜采用厚度为38 mm 和58mm，长度宜为3.0m。
（2）轻钢构件应采用专用连接件和螺钉连接。轻钢之间的专用连接钢片，其厚度不应低于被连接轻钢厚度，宜为1.5～2.0倍。
（3）轻钢纵向连接计算应符合现行国家标准《冷弯薄壁型钢结构技术规范》（GB 50018）的相关规定，多个螺钉连接的承载力应进行折减，折减系数可按下式计算：
式中：n——螺钉个数。
（4）秸秆板轻钢发泡混凝土剪力墙应由轻钢立柱、发泡混凝土和秸秆板组成。为了保证三者协调共同工作，三种材料之间的相互连接主要采用螺钉连接，且所用螺钉型号各不相同。墙体轻钢龙骨骨架采用螺钉进行连接拼装，螺钉应选用盘头自攻自钻螺钉。墙体轻钢立柱与预埋于基础上的薄钢片采用螺钉连接，螺钉应选用外六角头自攻自钻螺钉。墙体秸秆板应采用螺钉安装在轻钢构架上，螺钉应选用带燕尾的沉头自攻自钻螺钉。
（5）所用螺钉应符合现行国家标准《自攻自钻螺钉》（GB／T 15856.1～GB／T 15856.5）或《自攻螺钉》（GB／T 5282～GB／T 5285）。螺钉型号不宜小于ST4.8，螺栓直径不宜小于8mm，螺钉长度根据被连接构件的实际厚度进行确定。采用自攻自钻螺钉连接时，自攻自钻螺钉的钉头应靠近较薄的构件一侧，并至少有3圈螺纹穿过连接构件。自攻螺钉的中心距和端距不小于3倍的螺钉直径，边距不小于1.5倍自攻螺钉直径。受力连接中的螺钉连接数不得少于2个。
（6）秸秆板轻钢发泡混凝土剪力墙中轻钢立柱的构造应符合下列规定：

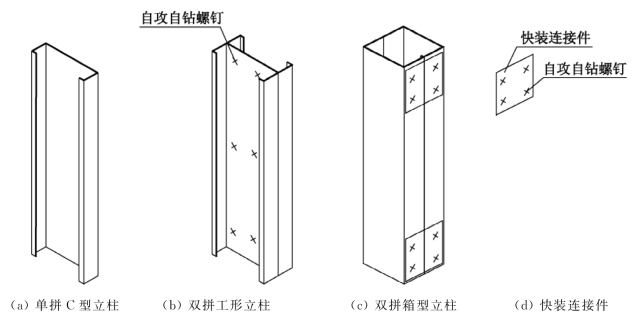

①轻钢立柱可采用单拼C型立柱（图4－4（a））、双拼工形立柱（图4－4（b））和双拼箱型立柱（图4－4（c））。
图4－4 轻钢立柱构造
②轻钢立柱应上下贯通布置，间距不应大于600mm。
③双拼工形立柱宜由两根C型轻钢通过螺钉连接，螺钉竖向间距不宜大于500mm，不宜小于200mm；双拼箱型立柱宜由两根C型轻钢通过快装连接件及螺钉连接，快装连接件间距不宜大于1 000mm，螺钉间距和螺钉距连接件边缘的距离不宜小于15mm，单个连接件上的螺钉数量不宜少于4个。在立柱的端部，必须安装快装连接件（图4－4（d））。

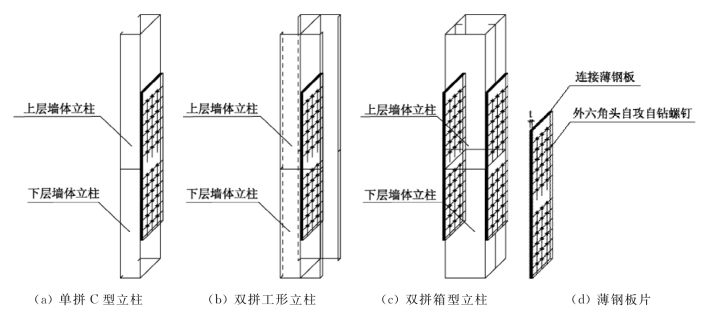

④上下层轻钢立柱连接采用薄钢板和外六角头自攻自钻螺钉连接。在轻钢立柱的腹板处覆上薄钢板，考虑到轻钢立柱厚度较小，采用螺钉将立柱和钢板连接。其中，薄钢板厚度不宜大于被连接轻钢立柱厚度的3倍，不应小于1.5倍，长度根据实际受力经相应计算公式所得螺钉数量确定。具体连接方式见图4－5所示。
图4－5 轻钢立柱的层间连接构造形式(www.chuimin.cn)

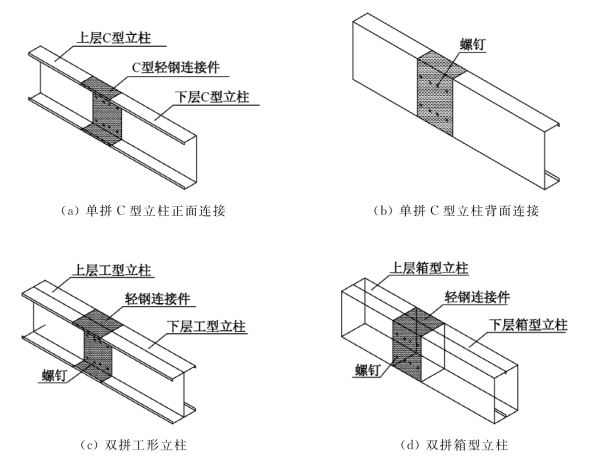

⑤上下层轻钢立柱连接也可以采用轻钢和外六角头自攻自钻螺钉连接。对于单拼C型立柱和双拼箱型立柱，在轻钢立柱的表面覆上轻钢，考虑到轻钢立柱厚度较小，采用螺钉将立柱和钢板连接；对于双拼工型立柱，在轻钢立柱的内侧和表面均覆上轻钢，考虑到轻钢立柱厚度较小，采用螺钉将立柱和钢板连接。其中，薄钢板厚度不宜大于被连接轻钢立柱厚度的2倍，不应小于1.2倍，长度根据实际受力经相应公式计算所得螺钉数量确定。具体连接方式见图4－6所示。
图4－6 轻钢立柱连接构造形式
⑥上下层立柱连接位置，参考普通混凝土剪力墙中上下层钢筋绑扎搭接处理方式，宜设在上层立柱距离底部300mm 左右处，可以有效地避免设置在楼层位置处，造成楼层与墙体连接位置处出现抗震薄弱现象，也可以满足“强节点弱构件”的要求。

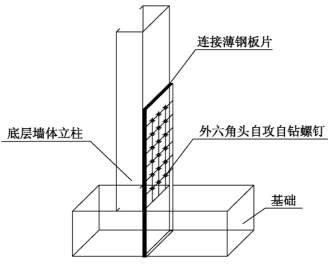

图4－7 轻钢立柱与基础连接构造
⑦墙体底层立柱与基础采用薄钢板和外六角头自攻自钻螺钉连接。薄钢板为基础预埋件，墙体每根立柱与对应于基础处的钢板连接片通过自攻螺钉相连。其中，薄钢板片厚度不宜大于被连接轻钢立柱厚度的3倍，不应小于1.5倍，长度根据具体所用螺钉数量确定，薄钢板片埋入基础的长度需根据具体计算确定。具体连接方式见图4－7所示。
⑧如实际工程中存在不适合第⑦条的情况（条形基础没有预埋连接薄钢板片，现已浇注完毕等特殊情况），墙体底层立柱与基础相连可以采用《低层冷弯薄壁型钢房屋建造技术规程》（JGJ 227—2011）第8.3.5条中规定的连接方式进行连接。考虑到秸秆板轻钢发泡混凝土底层剪力墙的轻钢龙骨没有底导梁，故墙体内每根立柱均采用抗拔连接件和抗拔螺栓与基础相连，其具体形式和设计可参考《低层冷弯薄壁型钢房屋建造技术规程》（JGJ 227—2011）图8.3.5，此处不再赘述。另外，对于基础施工过程中没有使用预先埋置抗拔螺栓的情况，本书建议在基础养护到规定时间后采取在基础上植入化学锚栓固定抗拔连接件的方式，具体形式和设计可参考相关规范规定。
⑨为了提高轻钢龙骨骨架的稳定性和抗侧刚度，墙体立柱可以通过扁钢带拉条和刚性支撑进行连接，其中扁钢带拉条和刚性支撑的厚度不应小于被连接轻钢立柱的厚度。具体连接方式见图4－8所示。
图4－8 轻钢立柱之间的连接构造

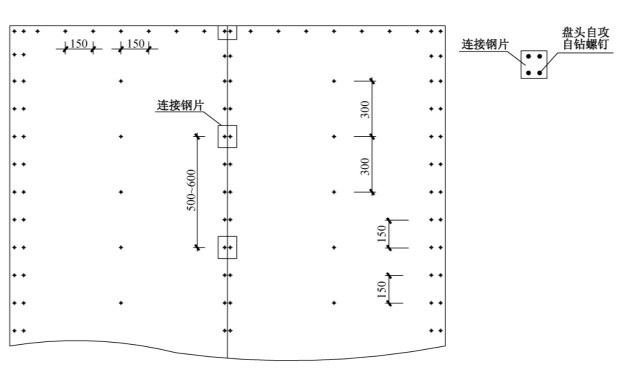

（7）剪力墙表面覆盖的秸秆板，可以采用沉头自攻自钻螺钉与轻钢立柱连接。在墙体四周边缘处，螺钉间距宜为150 mm，不宜大于200 mm；在墙体中部，螺钉间距宜为300mm；在秸秆板之间拼缝处，螺钉间距宜为150mm。考虑到所有秸秆板能共同工作，避免秸秆板各自发生旋转，在秸秆板之间拼缝处宜安装连接薄钢片，其间距为500～600mm，墙体顶部和底部处必需设置连接薄钢片。每个薄钢片上至少采用4个盘头自攻自钻螺钉，螺钉间距和螺钉距连接件边缘的距离不宜小于15mm。具体构造形式见图4－9所示。
图4－9 秸秆板连接构造
