屋顶系统概述-工业化村镇建筑
【摘要】：表3－10系统的连接要求图3－44屋架支座节点图图3－45屋架支座节点加劲件屋架下弦杆的支承长度不应小于40mm，在支座位置及集中荷载作用处宜设置加劲件。图3－46上弦杆与下弦杆开口同向连接图3－47屋架下弦杆拼接图3－48上弦杆与屋脊连接屋脊构件采用U 型或C型钢的组合截面，其截面尺寸和钢材厚度与屋架上弦杆相同，上、下翼缘采用ST4.8 螺钉连接，螺钉间距600mm。
低层冷弯薄壁型钢房屋屋盖系统可参照图3－22和图3－23建造，屋面承重结构可采用桁架（图3－23（a））或斜梁形式（图3－23（b）），屋盖系统及其构件的强度、刚度和稳定性均应满足设计要求。本节主要介绍桁架构造，横梁形式屋架的构造与桁架构造相同。
1.支撑要求
（1）屋架下弦杆
屋架下弦杆上翼缘的水平支撑宜采用厚度不小于0.84mm 的U 形或C 形截面，或40mm×0.84mm 的扁钢带。下弦杆下翼缘可采用石膏天花板或通长设置扁钢带以起水平支撑作用，石膏板的固定宜采用ST3.5的螺钉；当采用40mm×0.84mm 的扁钢带时，扁钢带的间距不应大于1.2 m。扁钢带水平支撑与下弦杆上（或下）翼缘可采用1 个ST4.2螺钉连接。沿扁钢带设置方向，应在扁钢端头和每隔3.5m 设置刚性支撑件或X形支撑，扁钢带与刚性支撑件可采用2个ST4.2螺钉连接（图3－42、图3－43）。

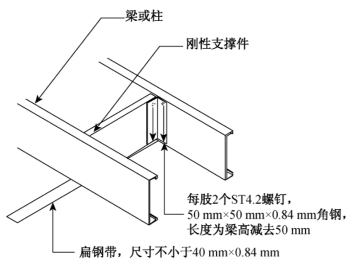

图3－42 梁下翼缘钢带支撑和刚性撑杆

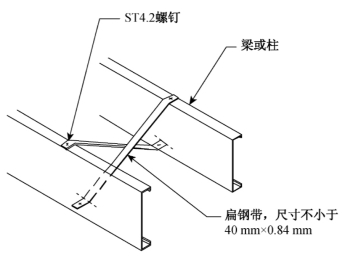

图3－43 交叉钢带支撑
（2）屋架上弦杆
屋架上弦杆应铺设结构板或在下翼缘设置水平支撑，支撑间距不应大于2.4m，应按本节第（1）条的要求设置刚性支撑件或X 形支撑。
（3）腹杆
在屋架腹杆处宜设纵向侧向支撑和交叉支撑，以减少腹杆在桁架平面外的计算长度。交叉支撑能够保证腹杆体系的整体性，有利于保持屋架的整体稳定。
2.屋架节点构造
屋架节点连接可参照图3－44～图3－49，其构造要求应符合《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ 227—2011）9.3节的规定。屋架下弦杆与承重墙的顶梁、屋面板与上弦杆、端屋架与山墙顶梁、屋架上弦杆与下弦杆或屋脊构件的连接要求见表3－10。

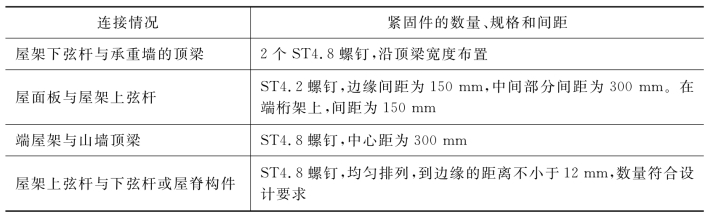

表3－10 系统的连接要求

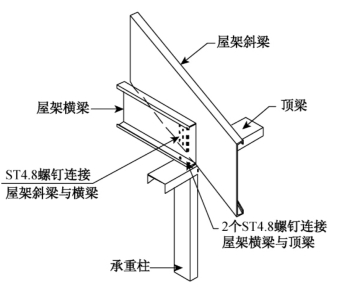

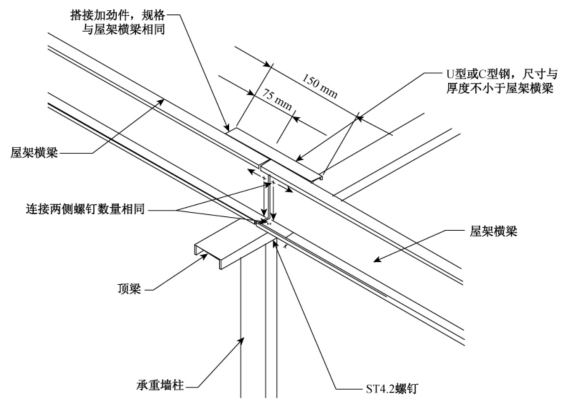

图3－44 屋架支座节点图
(www.chuimin.cn)

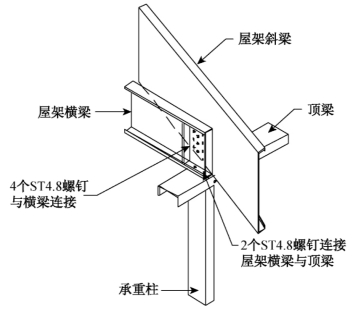

图3－45 屋架支座节点加劲件
屋架下弦杆的支承长度不应小于40mm，在支座位置及集中荷载作用处宜设置加劲件（图3－45）。当上弦杆和下弦杆采用开口同向连接方式连接时，宜在下弦腹板设置垂直加劲件（图3－46（a））或水平加劲件（图3－46（b））。除屋架下弦杆外，屋架上弦杆和其他构件不宜采用拼接。屋架下弦杆只允许在跨中支承点处拼接（图3－47）。
图3－46 上弦杆与下弦杆开口同向连接
图3－47 屋架下弦杆拼接

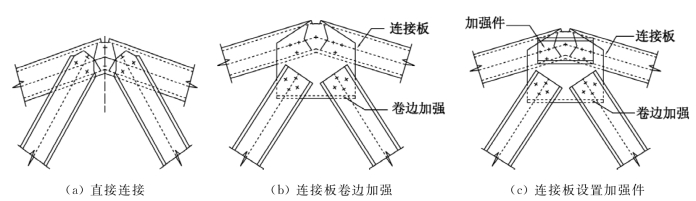

图3－48 上弦杆与屋脊连接
屋脊构件采用U 型或C型钢的组合截面，其截面尺寸和钢材厚度与屋架上弦杆相同，上、下翼缘采用ST4.8 螺钉连接，螺钉间距600mm。屋架上弦杆与屋脊构件的连接可参照图3－48。屋架的腹板与弦杆在屋脊处的连接可参照图3－49。

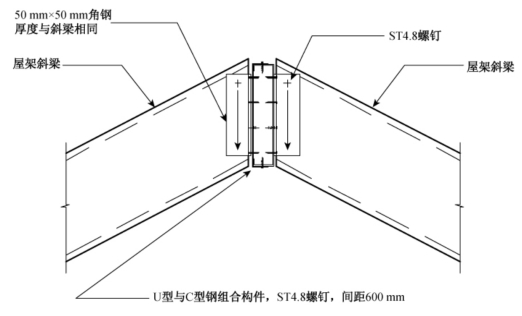

图3－49 屋架屋脊节点
3.屋面或天花板开洞要求

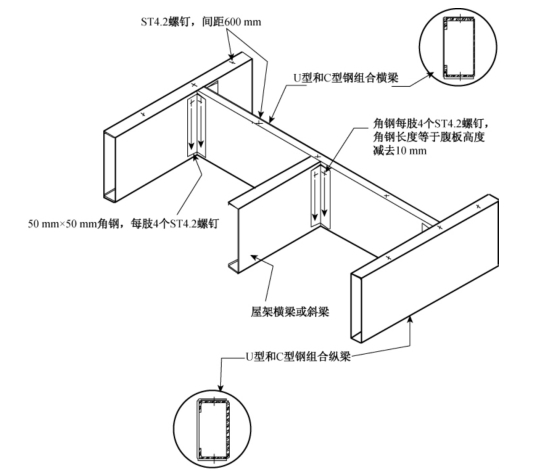

图3－50 屋面（或天花板）开洞图
图3－51 洞口横梁与屋架上弦杆（或下弦杆）连接
屋面（或天花板）的洞口采用组合截面纵梁和横梁作为外框（图3－50 和图3－51），组合截面的C型和U 型钢截面尺寸与屋架上弦杆（下弦杆）相同，洞口横梁跨度不应大于1.2m。洞口横梁与纵梁的连接采用4个50mm×50mm 角钢，角钢的厚度不应小于屋架上弦杆或下弦杆的厚度，角钢连接每肢采用4个均匀排列的ST4.2螺钉。
