工业化村镇建筑楼盖系统构造
【摘要】：拼接长度不应小于150 mm，腹板之间的连接至少每边用4个ST4.2的自攻螺钉，每侧翼缘至少用4个ST4.2的自攻螺钉。具体设计时，在安全可靠的前提下，楼盖系统构造也可以采用其他的连接形式和构造方法，并按相关的现行国家标准设计。
在低层住宅冷弯薄壁型钢结构体系中，楼盖系统由楼面梁、楼面结构板、支撑、拉条、连接件等构件组成（图3－21）。楼盖主要受力构件除应按本书进行有关强度和稳定性验算外，还应满足本节构造要求以保证楼盖构件之间可靠连接和整体工作。
1.一般构造要求
（1）水平构件开口及开口补强
因为铺设管道的需要，一般在冷弯薄壁型钢构件的腹板上每隔一定的距离冲（或割）出圆形或椭圆形洞口（图3－38），洞口的设置应满足以下尺寸要求：
①水平构件洞口的中心距不应小于600mm；
②水平构件洞口的高度或直径不应大于腹板高度的1／2或65mm 的较小值；
③椭圆形洞口的长度不宜大于110mm；
④洞口边至最近端部支承构件边缘的净距不应小于300mm；
⑤洞口处宜设置套管或垫圈，避免管线直接与构件接触。

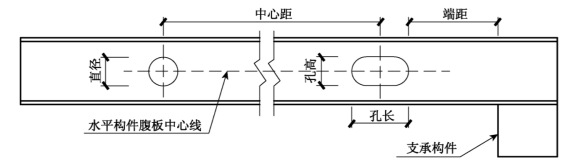

图3－38 水平构件开洞示意图

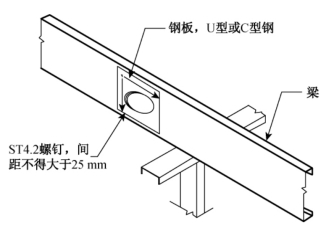

图3－39 水平构件腹板开孔的补强构造
当孔的尺寸不满足上述要求时，应按图3－39的要求用钢板或U 型、C 型钢补强，其厚度不小于构件的厚度，每边超出孔的边缘不应小于25mm，ST4.2连接螺钉的间距不应大于25 mm，螺钉到板边缘的距离不应小于12mm。
（2）水平构件拼接要求(www.chuimin.cn)
用于顶梁、底梁、边梁的U 形截面构件需要拼接接长时，可采用如图3－40 所示的拼接形式。拼接长度不应小于150 mm，腹板之间的连接至少每边用4个ST4.2的自攻螺钉，每侧翼缘至少用4个ST4.2的自攻螺钉。C形截面拼接构件的厚度不小于所连接的构件厚度。顶梁、底梁在墙架柱之间有集中荷载作用的区间不应拼接接长。

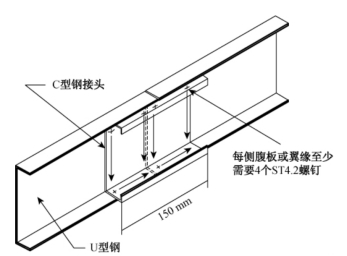

图3－40 梁拼接接长构造图

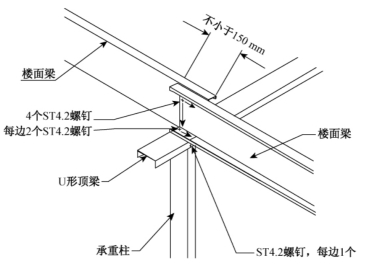

图3－41 梁搭接接长构造图
（3）水平构件搭接要求
楼面简支梁在内承重墙顶部采用搭接接长时，可采用图3－41所示的搭接形式。搭接长度不应小于150mm，每根梁应至少用2个ST4.2的自攻螺钉与顶导梁连接，梁与梁之间应至少用4个ST4.2的自攻螺钉连接。
（4）楼板开洞要求按照《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ 227—2011）7.2.11条计算。
2.连接要求
边梁与基础连接、楼面梁与承重外墙连接、悬臂梁与基础连接、悬臂梁与承重外墙连接、楼面与基础连接以及结构面板与楼面梁的连接等可按照规范《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ 227—2011）7.2节设计。
3.其他构造措施
刚性撑杆和钢带支撑以及加劲件可分别按照《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ 227—2011）7.2节及4.5节设置。
具体设计时，在安全可靠的前提下，楼盖系统构造也可以采用其他的连接形式和构造方法，并按相关的现行国家标准设计。
