冷弯薄壁型钢力学性能分析
【摘要】：用于冷弯薄壁型钢的钢材在结构构件性能中起着重要作用，因此设计冷弯薄壁型钢结构构件之前，熟悉结构构件中的钢片、钢带、钢板、扁钢的力学性能很重要。表3－2冷弯薄壁型钢钢材的物理性能除此之外，冷弯薄壁型钢钢材的屈服点、抗拉强度及应力—应变曲线等力学性能也可以参考现行国家标准《金属材料拉伸试验第1部分：室温试验方法》给出的标准试验确定。
用于冷弯薄壁型钢的钢材在结构构件性能中起着重要作用，因此设计冷弯薄壁型钢结构构件之前，熟悉结构构件中的钢片、钢带、钢板、扁钢的力学性能很重要。
1.材料选用
冷弯薄壁型钢房屋承重结构所用钢材主要是碳素结构钢和低合金结构钢两种，钢材选用应符合下列规定：
（1）用于低层冷弯薄壁型钢房屋承重结构的钢材，应采用符合现行国家标准《碳素结构钢》（GB／T 700）、《低合金高强度结构钢》（GB／T 1591）规定的Q235级、Q345级钢材，或符合现行国家标准《连续热镀锌钢板及钢带》（GB／T 2518）和《连续热镀铝锌合金镀层钢板及钢带》（GB／T 14978）规定的550级钢材。当有可靠依据时，可采用其他牌号的钢材，但应符合相应有关国家标准的规定。
（2）用于低层冷弯薄壁型钢房屋承重结构的钢材，应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证；对焊接结构，尚应具有碳含量的合格保证和冷弯试验的合格保证。
（3）在技术经济合理的情况下，可在同一结构中采用不同牌号的钢材。
（4）用于低层冷弯薄壁型钢房屋承重结构的钢带或钢板的镀层标准应符合现行国家标准《连续热镀锌钢板及钢带》（GB／T 2518）和《连续热镀铝锌合金镀层钢板及钢带》（GB／T 14978）的规定。
（5）在低层冷弯薄壁型钢房屋的结构设计图纸和材料订货文件中，应注明所采用的钢材的牌号、质量等级、供货条件等以及连接材料的型号（或钢材的牌号），必要时尚应注明对钢材所要求的机械性能和化学成分的附加保证项目。
2.设计指标
按《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ 227—2011）规定，冷弯薄壁型钢房屋承重结构所用钢材强度设计值应按表3－1的规定采用。(www.chuimin.cn)

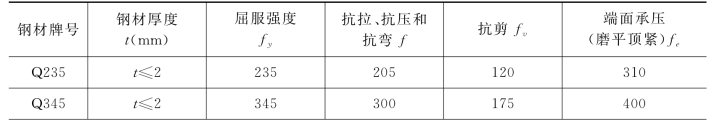

表3－1 冷弯薄壁型钢钢材的强度设计值（MPa）

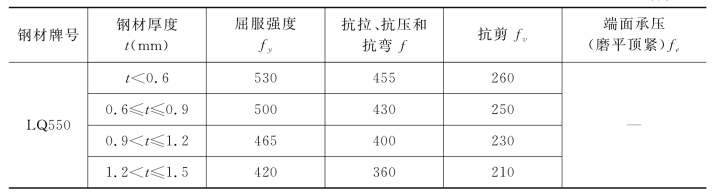

续表3－1
注：本书中的550级钢材定名为LQ550。
根据《冷弯薄壁型钢结构技术规范》（GB 50018—2002），用于冷弯薄壁型钢房屋结构的钢材物理性能应符合表3－2的规定。
表3－2 冷弯薄壁型钢钢材的物理性能
除此之外，冷弯薄壁型钢钢材的屈服点、抗拉强度及应力—应变曲线等力学性能也可以参考现行国家标准《金属材料拉伸试验第1部分：室温试验方法》（GB／T 228）给出的标准试验确定。
