灌浆套筒连接构造：实用指南
【摘要】：当前应用较广的灌浆套筒连接技术是国内外公认的一种最成熟、最可靠的解决方案，充分利用了钢套管的高强度、灌浆料的高黏结力，最大幅度地减小了连接长度，特别适用于预制柱这种从上往下依靠重力下落的安装方式。钢筋套筒灌浆连接技术的工作机理，是基于灌浆套筒内灌浆料有较高的抗压强度，同时自身还具有微膨胀特性。
现浇混凝土框架结构中，柱纵向钢筋的连接主要依靠搭接、焊接或螺纹套筒连接等方式进行。这些连接方式中，搭接需要较长的搭接长度，焊接和螺纹套筒连接需要占用较长的吊机作业时间，均不利于应用到装配整体式框架结构的柱钢筋连接。当前应用较广的灌浆套筒连接技术是国内外公认的一种最成熟、最可靠的解决方案，充分利用了钢套管的高强度、灌浆料的高黏结力，最大幅度地减小了连接长度，特别适用于预制柱这种从上往下依靠重力下落的安装方式。
钢筋套筒灌浆连接技术的工作机理，是基于灌浆套筒内灌浆料有较高的抗压强度，同时自身还具有微膨胀特性。当它受到灌浆套筒的约束作用时，在灌浆料和灌浆套筒内侧筒壁之间产生了较大的正向压应力，从而在钢筋的带肋粗糙表面产生摩擦力，进而传递钢筋轴向应力。
灌浆套筒连接分为全灌浆套筒和半灌浆套筒。所谓的全灌浆套筒，就是接头的两端均采用灌浆方式连接钢筋的灌浆套筒，而半灌浆套筒则一端采用灌浆方式连接，另一端采用螺纹等非灌浆方式连接钢筋，如图2－52所示。对于半灌浆套筒，又可依据螺纹形成方式进一步分为直接滚轧直螺纹灌浆套筒、剥肋滚轧直螺纹灌浆套筒和镦粗直螺纹灌浆套筒。
(www.chuimin.cn)

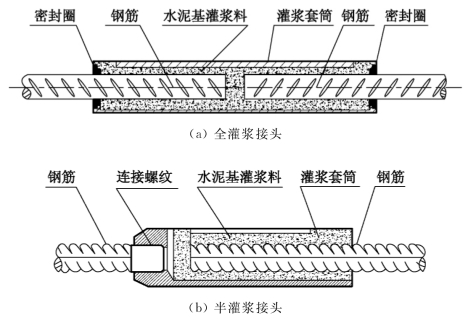

图2－52 灌浆接头结构示意图
由于装配整体式框架柱的纵向钢筋接头不得不在同一截面布置，因此采用灌浆套筒连接柱纵向钢筋时，其接头应满足Ⅰ级接头的性能要求。灌浆套筒的长度应根据试验确定，且灌浆连接端长度不宜小于钢筋直径的8倍，并应预留钢筋安装的调整长度，以便适应工程中可能出现的误差。预制端的调整长度不应小于10mm，现场装配端的调整长度不应小于20mm。
