锚固板锚固构造-工业化村镇建筑成果
【摘要】：部分锚固板依靠锚固长度范围内钢筋与混凝土的黏结作用和锚固板承压面的承压作用共同承担钢筋规定的锚固力，全锚固板依靠锚固板承压面的承压作用承担钢筋的所有锚固力。装配整体式框架结构中使用较多的就是部分锚固板。图2－49是一个钢筋锚固板组装件的示意图。为了给局部受压混凝土所承受的承压力提供良好的扩散，同时保证锚固长度范围内钢筋和混凝土之间的黏结，使用锚固板锚固的钢筋间距不宜小于纵向钢筋直径的1.5倍。
装配整体式结构在现场浇筑的后浇区主要目的是完成不同来源钢筋的连接和锚固，确保钢筋应力的传递，从而将不同用途的预制构件连接在一起。黏结破坏是一种脆性破坏，在地震的反复作用下黏结性能还会退化，因此更要给予足够的重视。在现浇钢筋混凝土框架结构中，钢筋的锚固主要依靠咬合力完成，这就需要较长的黏结区，直线锚固长度不足时还需要将钢筋弯折。这种连接方式应用到装配整体式框架中，将会导致现场混凝土浇筑量过大，弯折的钢筋还会造成现场安装的困难，阻碍其他构件的就位。锚固板是近年来发展起来的一种垫板和螺帽相结合的新型附加锚固措施，具有良好的锚固性能，螺纹连接可靠、方便，定型的锚固板还可工厂化生产和商品化供应，可以节省钢材，方便施工，减少节点中钢筋的拥挤，提高混凝土的浇筑质量，因此在装配整体式混凝土框架结构中应用广泛。
锚固板分为部分锚固板和全锚固板。部分锚固板依靠锚固长度范围内钢筋与混凝土的黏结作用和锚固板承压面的承压作用共同承担钢筋规定的锚固力，全锚固板依靠锚固板承压面的承压作用承担钢筋的所有锚固力。在钢筋锚固长度满足要求的时候，一般采用部分锚固板。装配整体式框架结构中使用较多的就是部分锚固板。图2－49是一个钢筋锚固板组装件的示意图。
图2－49 钢筋锚固板示意图
1—锚固区钢筋应力最大处截面；2—锚固板承压面；3—锚固板端面
部分锚固板的承压面积不应小于锚固钢筋公称直径的4.5倍，其厚度不应小于锚固钢筋的工程直径，锚固的钢筋直径不宜大于40mm。在使用锚固板时，为了加强局部受压混凝土的约束，钢筋锚固长度范围内的混凝土保护层厚度不宜小于其直径的1.5倍，在锚固长度范围内应配置不少于3道箍筋，直径不小于纵向钢筋直径的0.25倍，间距不大于钢筋直径的5倍，且不应大于100mm，第一根箍筋与锚固板承压面的距离应小于纵向钢筋直径。为了给局部受压混凝土所承受的承压力提供良好的扩散，同时保证锚固长度范围内钢筋和混凝土之间的黏结，使用锚固板锚固的钢筋间距不宜小于纵向钢筋直径的1.5倍。锚固长度范围内钢筋的混凝土保护层厚度大于5倍钢筋直径时，可不设横向箍筋。

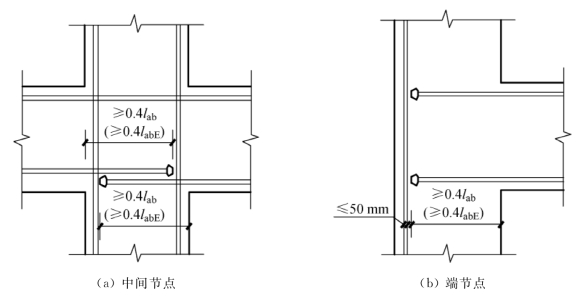

装配整体式框架结构的节点连接中使用锚固板完成梁受拉纵向钢筋的锚固时，纵向钢筋伸入节点区的直线锚固长度不应小于相应基本受拉锚固长度或抗震基本受拉锚固长度的0.4倍，并应伸到对面钢筋的内沿，距离对面钢筋内边不超过50mm，如图2－50所示。(www.chuimin.cn)
图2－50 梁纵向钢筋在中间层节点的锚固
注：lab为非抗震受拉钢筋基本锚固长度；labE为抗震受拉钢筋基本锚固长度。

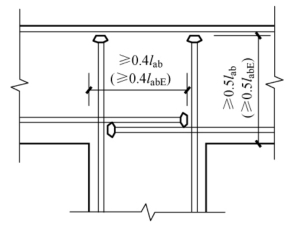

装配整体式框架结构的节点连接中使用锚固板完成柱纵向钢筋的锚固时，纵向钢筋伸入节点区的直线锚固长度不应小于相应基本受拉锚固长度或抗震基本受拉锚固长度的0.5倍，如图2－51所示。
图2－51 柱纵向钢筋和梁下部纵向钢筋在顶层中间节点的锚固
