工业化村镇建筑中的梁连接构造
【摘要】：图2－40叠合梁连接节点示意图1—预制梁；2—钢筋连接接头；3—后浇段正交的两个方向的梁，在交汇点进行连接，即为梁的横向连接，较为常见的是主梁和次梁之间的连接。主次梁的连接也一般采用后浇段，即主梁上预留后浇带，混凝土断开而钢筋连续，以便穿过和锚固次梁钢筋。在进行梁的横向连接时，依次将主梁、次梁安装就位，次梁的下部纵向钢筋应伸入主梁后浇段内。
梁的跨度较大时，可将一根纵向上的梁分为若干段在工厂预制，然后在现场采用对接连接。梁的纵向对接连接应设置后浇段（图2－40），后浇段的长度应能满足梁下部纵向钢筋连接作业的空间需求。对接段内的梁下部纵向钢筋分别从两侧的梁端伸出，在后浇段内采用机械连接、套筒灌浆连接或焊接连接的方式实现受力的传递。梁的上部钢筋在现场绑扎。后浇段内的箍筋应加密，箍筋间距不应大于5倍纵向钢筋直径，也不应大于100mm。
图2－40 叠合梁连接节点示意图
1—预制梁；2—钢筋连接接头；3—后浇段
正交的两个方向的梁，在交汇点进行连接，即为梁的横向连接，较为常见的是主梁和次梁之间的连接。主次梁的连接也一般采用后浇段，即主梁上预留后浇带，混凝土断开而钢筋连续，以便穿过和锚固次梁钢筋。当主梁截面较高且次梁截面较小时，也可不完全断开主梁预制混凝土，采用预留凹槽的形式供次梁钢筋穿过和锚固；必要时也可与梁的纵向连接相结合，共用后浇段。(www.chuimin.cn)
在进行梁的横向连接时，依次将主梁、次梁安装就位，次梁的下部纵向钢筋应伸入主梁后浇段内。次梁下部纵向钢筋锚入主梁后浇段内的长度不应小于12倍钢筋直径（d）。对于中间节点，次梁上部纵向受力钢筋应在现浇层内贯通（图2－41（b））；对于端部节点，次梁上部纵向钢筋应在主梁后浇段内锚固（图2－41（a））。当主梁宽度不足以提供足够的纵向钢筋锚固长度时，可以采用弯折锚固或锚固板，此时锚固直段长度不应小于0.6la；当钢筋应力不大于钢筋强度设计值的50%时，锚固直段长度不应小于0.35la；弯折锚固的弯折后直段长度不应小于12倍钢筋直径。

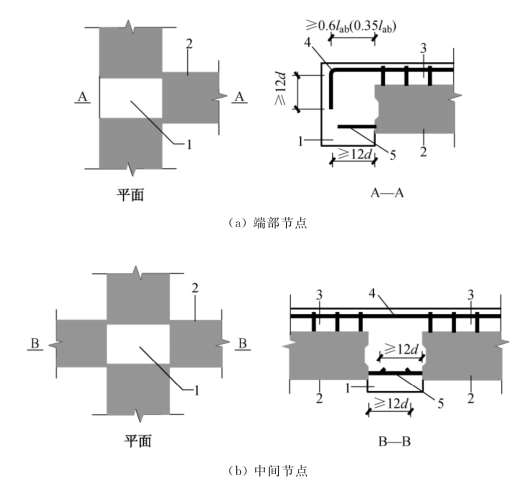

图2－41 主次梁连接节点构造示意图
1—主梁后浇段；2—次梁；3—后浇混凝土叠合层；4—次梁上部纵向钢筋；5—次梁下部纵向钢筋
