总体构造要求-工业化村镇建筑
【摘要】：我国早期的工程实践中，装配式结构在地震作用下产生了较多的损伤，严重丧失整体性，或者造成整体结构的倒塌，或者局部构件的连接不足，导致掉落造成生命财产的惨痛损失。正是由于这些教训，长期以来人们产生了“装配式结构整体性不高”的印象，限制了装配整体式建造模式的应用和发展。因此，构造措施必须充分考虑工地现场的安装可行性，对可能发生的意外情况做好预案。
1.构造措施应使连接节点具有足够的整体性
装配整体式框架结构由预制的梁、柱、板在现场通过必要的连接形成能够承受作用的结构。在预制制作阶段，各个构件之间是相互独立的，只有在现场通过有效的、可靠的连接，才能够形成整体，共同抵抗外荷载的作用。通过必要的构造措施，保证结构的整体性，是装配整体式结构质量优劣的关键。我国早期的工程实践中，装配式结构在地震作用下产生了较多的损伤，严重丧失整体性，或者造成整体结构的倒塌，或者局部构件的连接不足，导致掉落造成生命财产的惨痛损失（图2－29）。正是由于这些教训，长期以来人们产生了“装配式结构整体性不高”的印象，限制了装配整体式建造模式的应用和发展。大量的试验研究表明，通过采取必要的构造措施，落实这些构造措施的贯彻和执行，装配整体式结构也是具有足够的整体性的，这正是新时期建筑工业化能够得以推广和应用的基础。

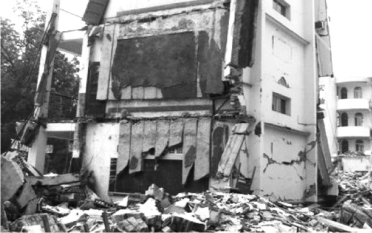

图2－29 地震中预制板的连接构造不足造成结构丧失整体性倒塌
2.构造措施应尽量减少构件和节点的类型和数量
建筑工业化的核心是在制作、运输、安装过程中充分发挥机械的生产能力，改变过去以手工作业为主的生产模式。在以手工作业为主的现浇生产模式下，一方面，受限于手工的作业能力，每一个在工地组装的单元，例如钢筋、混凝土、模板，大多以构件小、工序多、作业环节散为特点；另一方面，由于手工作业可以面向不同的对象，因此构件的种类多，便于实现结构的多样化。围绕机械化作业开展的工业化建筑模式，要求构件的种类少，从而可以实现批量生产；要求构件的数量少，从而可以减少节点接头的数量，发挥工业化的优势；要求节点的类型少，从而可以简化构造，确保传力和受力。构造措施是否合理，直接影响着装配整体式结构是否具有良好的经济性。(www.chuimin.cn)
3.构造措施应使节点发挥出良好的承载能力和延性
连接节点是构件的交汇点，一方面，由于在工地现场完成连接，混凝土的浇筑和养护条件不如工厂预制时比较完善，因此容易变成结构的薄弱环节；另一方面，节点又是受力的关键区域，各种荷载产生的内力在节点处转换、传递，尤其是框架结构的梁柱节点，还要承受地震作用产生的内力作用。节点在超载情况下，很有可能产生屈服，故要求节点能维持屈服强度而不致产生脆性破坏，并提供适当的延性耗散地震能量。因此，节点处应加以约束，以便提供较大的变形能力，有利于内力的重分布和耗能减震。
4.构造措施应保证安装的方便
由于连接节点处存在各个方向、各种构件连接所需的多种钢筋，空间狭小而钢筋数量多。而在现场安装的过程中，各个构件是以一定的顺序依次组装到结构上的，先批安装构件的端部或者端部伸出的锚固钢筋，可能阻碍后批安装构件的顺利就位，而同一位置处，也有可能不同来源的钢筋在平面、立面上会有钢筋位置冲突的现象出现。一旦出现这些问题，就需要耗费工时进行解决，严重时会影响工程进度和工程造价。因此，构造措施必须充分考虑工地现场的安装可行性，对可能发生的意外情况做好预案。
