接缝受剪承载力计算方法在工业化村镇建筑中的应用

2025-09-30 理论教育版权反馈

【摘要】：接缝处钢筋贯通，通过后浇混凝土、灌浆料或坐浆材料连为整体，而后浇（灌）材料与预制构件结合面的黏结抗剪强度往往低于预制构件本身混凝土的抗剪强度，所以接缝处须进行受剪承载力计算。梁、柱箍筋加密区接缝的承载力设计值应予放大，同时要求接缝的承载力设计值大于设计内力。

装配整体式框架的梁端有竖向接缝，柱端有水平接缝。接缝处钢筋贯通，通过后浇混凝土、灌浆料或坐浆材料连为整体，而后浇（灌）材料与预制构件结合面的黏结抗剪强度往往低于预制构件本身混凝土的抗剪强度，所以接缝处须进行受剪承载力计算。梁、柱箍筋加密区接缝的承载力设计值应予放大，同时要求接缝的承载力设计值大于设计内力。本章文献［5］参照国外资料，提出下列要求。

接缝的受剪承载力应符合下列规定：

（1）持久设计状况：

（2）地震设计状况：

在梁、柱端箍筋加密区部位，尚应符合下列要求：

式中：γ0——结构重要性系数，安全等级为一级时不应小于1.1，安全等级为二级时不应小于1.0；

　　　Vjd——持久设计状况下接缝剪力设计值；

　　　VjdE——地震设计状况下接缝剪力设计值；

　　　Vu——持久设计状况下梁端、柱端底部接缝受剪承载力设计值；

　　　VuE——地震设计状况下梁端、柱端底部接缝受剪承载力设计值；

　　　Vmua——被连接构件端部按实配钢筋面积计算的斜截面受剪承载力设计值；

　　　ηj——接缝受剪承载力增大系数，抗震等级为一、二级取1.2，抗震等级为三、四级取1.1。

叠合梁端竖向接缝的受剪承载力设计值按下列公式计算：

（1）持久设计状况：

（2）地震设计状况：

(https://www.chuimin.cn)

式中：Ac1——叠合梁端截面后浇混凝土叠合层截面面积；

　　　fc——预制构件混凝土轴心抗压强度设计值；

　　　fy——垂直穿过结合面钢筋抗拉强度设计值；

　　　Ak——各键槽的根部截面面积之和，按后浇键槽根部截面和预制键槽根部截面分别计算，并取二者的较小值；

　　　Asd——垂直穿过结合面所有钢筋的面积，包括叠合层内的纵向钢筋。

在地震设计状况下，预制柱底水平接缝的受剪承载力设计值应按下列公式计算：

当预制柱受压时：

pagenumber_ebook=43,pagenumber_book=31

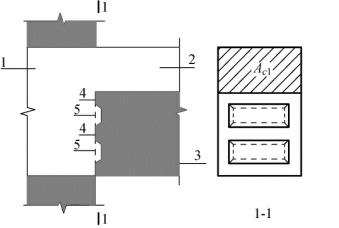

图2－28　叠合梁端受剪承载力计算参数示意图

1—后浇节点区；2—后浇混凝土叠合层；3—预制梁；4—预制键槽根部截面；5—后浇键槽根部截面

pagenumber_ebook=43,pagenumber_book=31

当预制柱受拉时：

pagenumber_ebook=43,pagenumber_book=31

式中：fc——预制构件混凝土轴心抗压强度设计值；

　　　fy——垂直穿过结合面钢筋抗拉强度设计值；

　　　N——与剪力设计值V相对应的垂直于结合面的轴向力设计值，取绝对值进行计算；

　　　Asd——垂直穿过结合面所有钢筋的面积；

　　　VuE——地震设计状况下梁端、柱端底部接缝受剪承载力设计值。
