学习任务：学会安装和使用汽车防盗器

（一）防盗器的安装

以海南马自达福美来汽车安装某品牌汽车防盗报警系统为例，安装步骤如下：

（1）打开防盗器包装盒，确认组件是否完全。

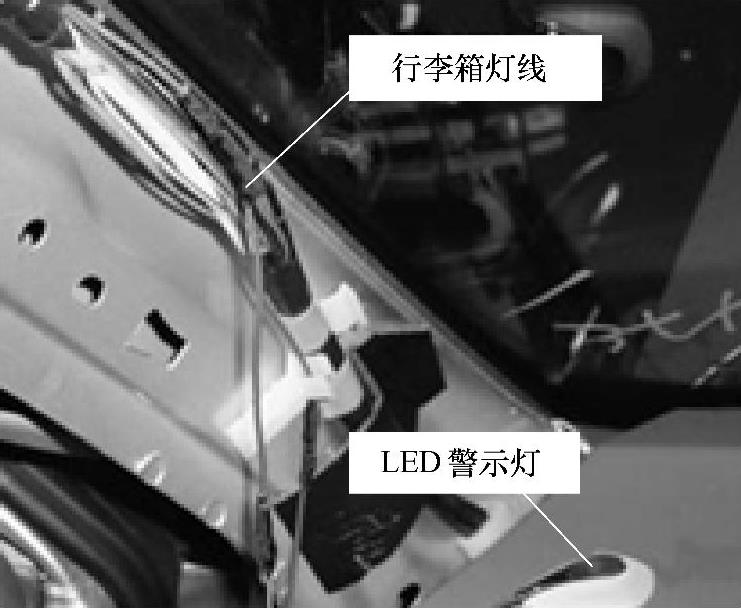

（2）拆掉驾驶员侧A柱饰板，找到原车线组。防盗主机棕白色行李箱门负触发线接原车线路红绿色的行李箱照明灯线。LED警示灯安装到仪表板上，要求车外行人容易看到，以达到警示的作用，如图6-18所示。

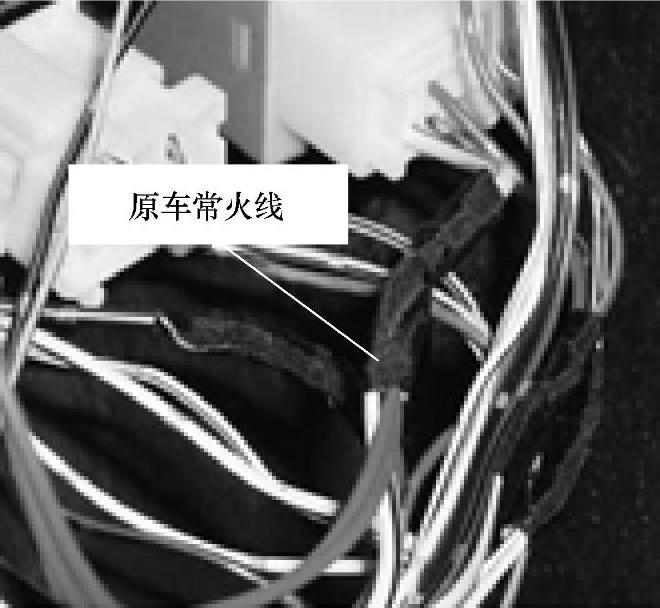

（3）拆掉转向盘下方的塑料盖，找到原车线组，将防盗主机红色的12V线接到原车线路黑白色常火线（原车常火线较粗）上，如图6-19所示。电瓶正极线（常火线），在钥匙开关处于OFF时或者处于任何状态时，此线都有正电的为12V电源线。

图6-18 拆卸A柱饰板找线组

图6-19 连接火线

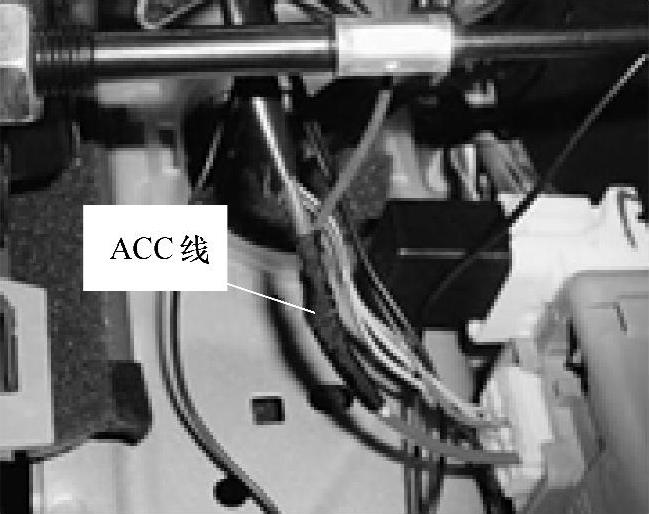

（4）防盗主机红色的ACC线接到原车红色的ACC线上，如图6-20所示。按如下方法判断是否为ACC线：钥匙开关开至ACC位置时电笔会亮，ON时电笔也亮，当启动电动机时电笔灯会灭（无电），此线为ACC线。钥匙开至ON时，测电笔有电，在启动电动机时测电笔也会亮（有电），此线为ON线。

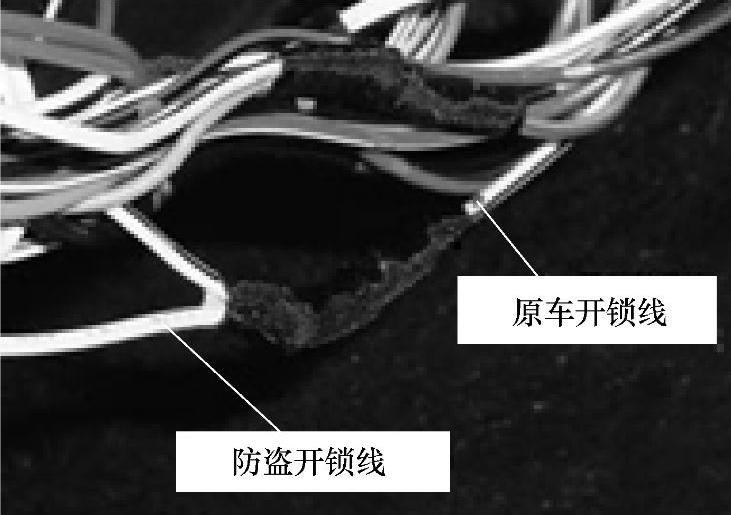

（5）用试电笔测试，原车中控锁为负触发方式。将防盗主机白色开锁线连接到原车线路黑白色的开锁线，如图6-21所示。防盗主机白黑色关锁线接到原车线路灰红色关锁线。

图6-20 连接ACC线

图6-21 连接开锁线

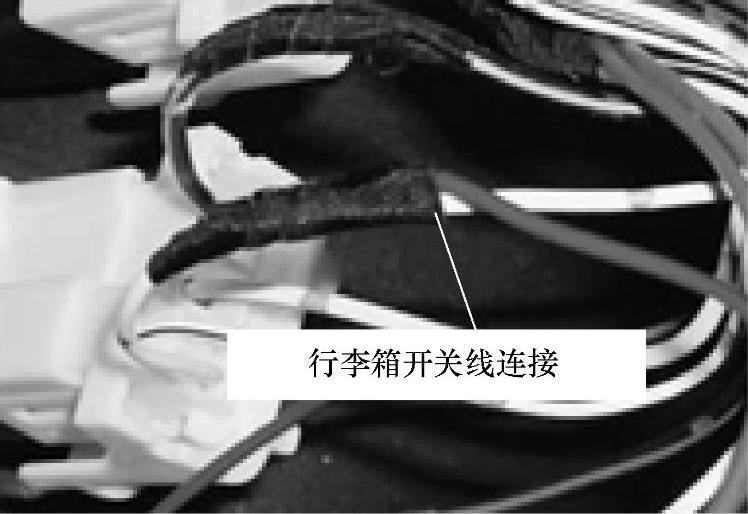

（6）防盗主机红黑负触发开启行李箱线连接到原车线路白色行李箱开关线，如图6-22所示。

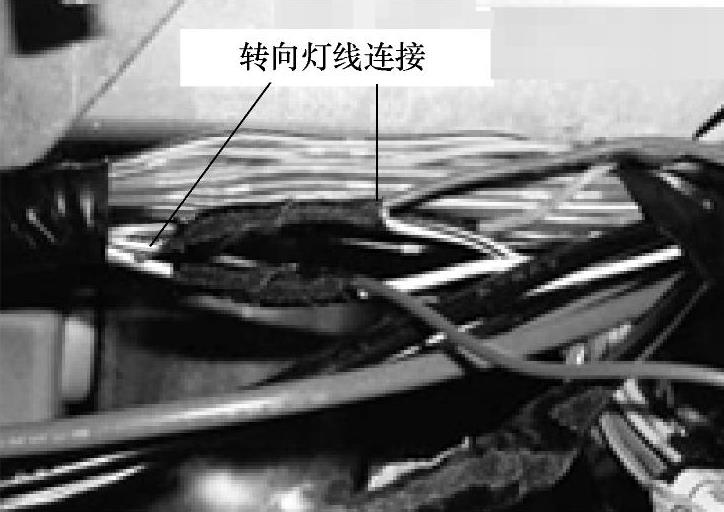

（7）原车白黑色和白红色为转向灯线，将其接到防盗主机两条棕色的方向灯线，不需要分左右，如图6-23所示。转向灯线判断的具体方法是：钥匙必须开至ON，开左右转向灯时该线分别测试电笔会亮，此线为转向灯线。

图6-22 连接行李箱开关线

图6-23 连接转向灯线

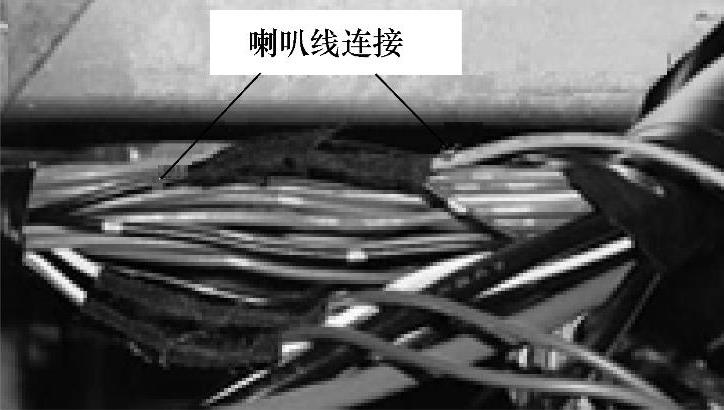

（8）防盗主机喇叭线与原车喇叭线连接，如图6-24所示。如果需要单独安装报警喇叭，需要事先将喇叭安装到发动机室内，喇叭口向下倾斜，防止进水。喇叭接线需要从原车的过线孔中穿过，布线时要避开发动机高温和摩擦部位，安装要牢固。

（9）剪断原车线路黑蓝色启动线，防盗继电器串接在两端。启动电动机线查找，测电笔一端接地（搭铁），一端找线。钥匙开关开至ON状态，测电笔不亮，启动电动机时测电笔会亮，松开电动机时测电笔会灰，该线为启动电动机线。

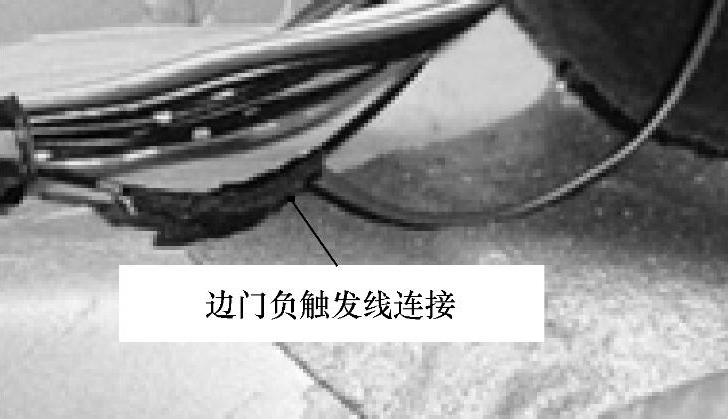

（10）防盗主机蓝色边门负触发线连接原车黑蓝色门灯线，如图6-25所示。

图6-24 连接喇叭线

图6-25 连接边门触发线

（11）接线完毕，选择合适的位置安装防盗主机。

（12）测试防盗器，如果没有问题将拆卸下的饰板装回，整理设备。

（二）防盗器的使用

1.遥控器外观及按键说明

遥控器外观和按键如图6-26所示，各按键说明如下：

（1）设定键

短按设定键，锁车门，并进入声光警戒状态；长按2s以上，进入声光寻车状态；汽车行驶中按设定键，会锁车门。

（2）解除键

短按解除键，警戒解除，车门开锁；汽车行驶中按解除键，车门开锁。

（3）静音键

短按静音键，锁车门，并进入静音警戒状态；长按静音键2s以上，进入闪灯寻车状态；行车中按静音键2s以上，进入防抢状态。

（4）尾门键

长按尾门键1s以上，开启行李箱。

（5）同时按设定键和解除键1s以上，进入设置。

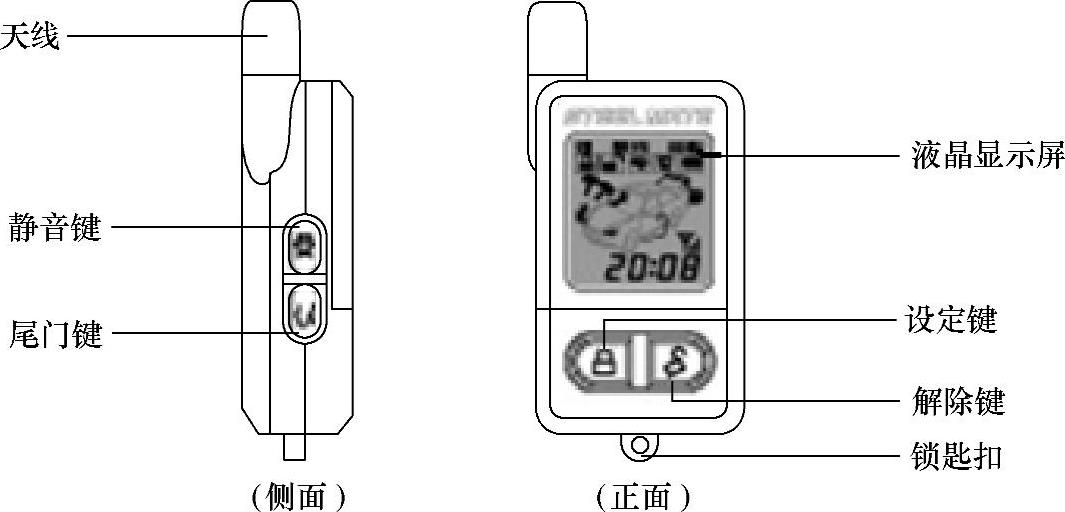

图6-26 遥控器外观及按键

（6）LED图示说明

遥控器上的LED显示屏能直观地为车主提供车辆的状态，如图6-27所示。

2.警戒设定

（1）声光警戒设定

停车拔下车钥匙，关好车门短按遥控器设定键。喇叭“bi”一声车门上锁，方向灯闪亮一次，LED警示灯闪烁，进入普通声光警戒状态。此时遥控器有“bi”回传音一声，显示屏中设定和启动图标点亮。行李箱图标闪亮两次，亮绿色背光，如图6-28所示。

（2）静音警戒设定

停车拔下车钥匙，关好车门短按遥控器静音键。车门上锁，方向灯闪亮一次，喇叭不响，LED警示灯闪烁，进入普通静音警戒状态。此时遥控器有“bi”回传音一声，显示屏中设定和启动图标点亮。行李箱图标闪亮一次，亮绿色背光。

图6-27 LED图示说明

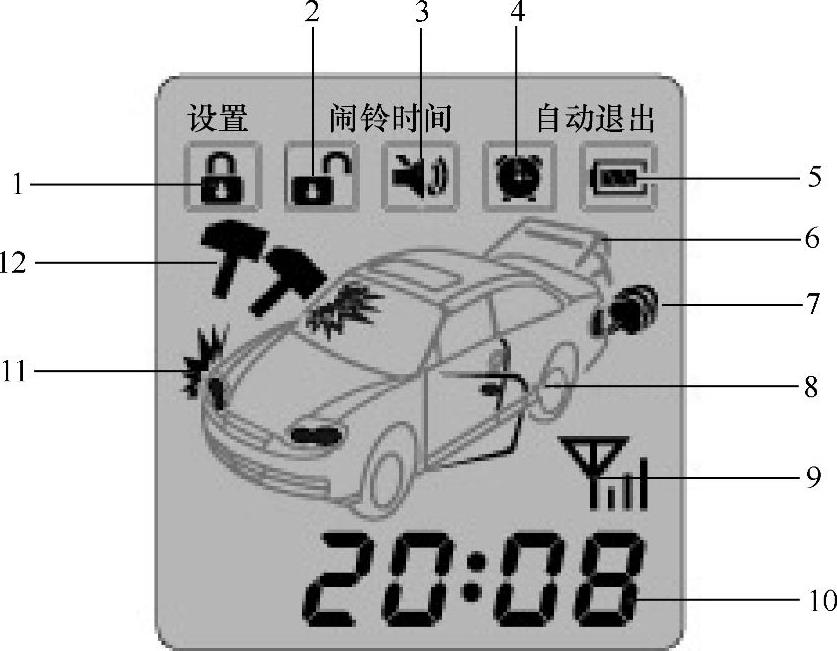

1—锁门防盗 2—开锁解除 3—声光警戒/静音警戒 4—闹钟提醒 5—电池电量 6—开行李箱 7—起动车辆 8—车门打开 9—信号指示 10—时间显示 11—车辆受振动警示 12—车辆受砸警示

图6-28 声光警戒设定

3.报警暂停

防盗警戒中报警时，用遥控器暂停报警。按遥控器开锁键或静音键，可暂停报警，同时防盗系统恢复到报警前的警戒状态。

4.警戒解除

（1）在声光防盗警戒中解除警戒

车辆在声光警戒中，按遥控器解除键。车门开锁，喇叭“bi”一声，方向灯同步闪两次，警戒解除后熄火控制进入不熄火状态。遥控器响“bi-bi”回传两声，显示屏中解除图标点亮，后备箱图标闪亮三次后长亮5s消失，亮黄色背光，如图6-29所示。

图6-29 在声光防盗警戒中解除警戒

（2）在静音防盗警戒中解除警戒

按一下开锁键，车门开锁，报警喇叭不响，方向灯闪两次，遥控器报警方式与声光警戒下解除防盗时相同，熄火控制进入不熄火状态。

5.遥控开启行李箱

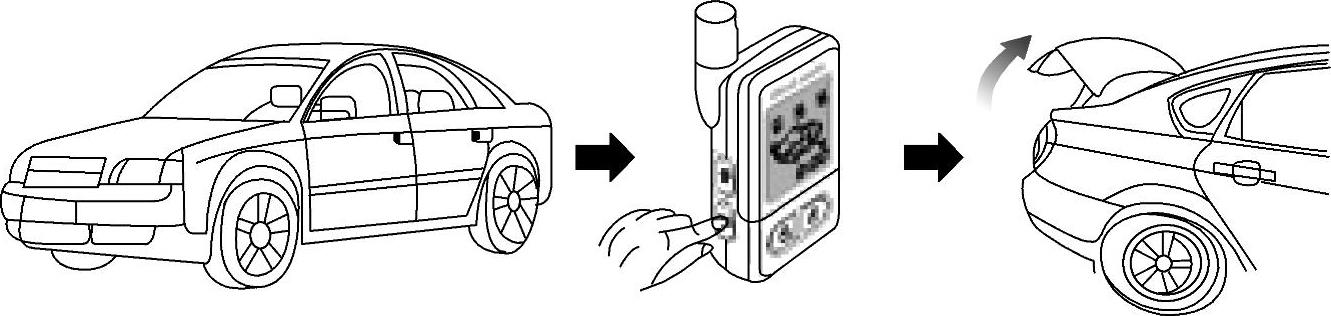

汽车在停车熄火状态下，按遥控器尾门键1s以上，遥控器响三声会传音，行李箱图标闪亮三次后长亮5s。行李箱打开，如图6-30所示。

图6-30 遥控开启行李箱

此功能需汽车本身装有开启行李箱的电动机。没有接行李箱检测线的车辆，解除防盗后未开车门，用钥匙开行李箱。在解除防盗25s后会自动恢复防盗，此时如有振动触发，防盗系统会报警。

6.遥控寻车

车辆在停车熄火状态下，如车主要取车时，不知车的停放地点，可启用遥控器的寻车功能，在寻车中按任意键停止寻车。

1）声光寻车

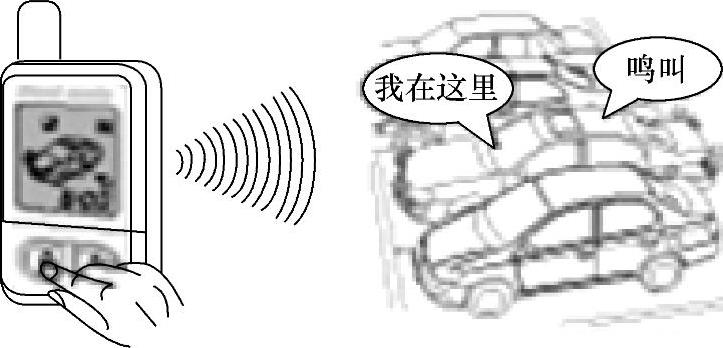

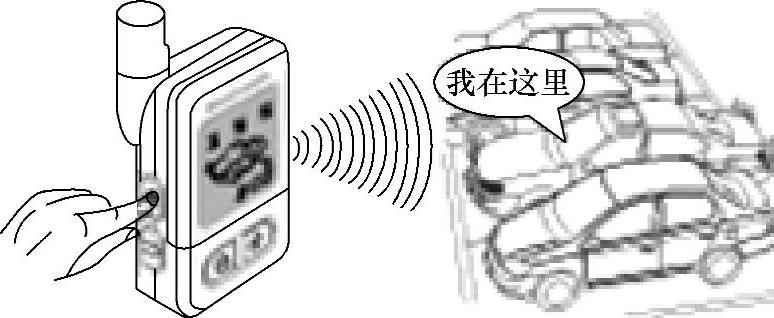

短按设定键，方向灯同步闪烁，喇叭鸣叫10s，以声光信号告知车量位置，如图6-31所示。

2）闪光寻车

按遥控器静音键2s以上，方向灯闪光10s，喇叭不响，以光信号告知车主车辆所在位置，如图6-32所示。

图6-31 声光寻车

图6-32 闪光寻车(www.chuimin.cn)

7.自动升窗选择

自动升窗选择功能可在车主设定防盗而未关车窗时，自动关闭车窗，以避免未关车窗所至意外损失。自动升窗功能适用于用车钥匙旋转门锁可以升窗的车型，如宝来、帕萨特、奥迪A6及高尔夫等车型。

需自动升窗功能时，将主机内自动升窗功能选择开关SW2选择到升窗位置，则在设定防盗时就可以实现自动升窗功能；选择到不升窗位置，则自动升窗功能取消。

如果安装在其他车型上，则无法实现自动升窗功能，一定要将升窗功能开关SW2选择到不升窗位置，否则会烧损中控锁。

8.遥控密码设置

（1）设置密码

ACC置ON状态下，长按锁车键，主机喇叭长“bi”一声，进入设置状态，可设置1～5位顺序密码（如将密码设为“锁—锁—开”按两次设定键和一次解除键）可任意设置。设置完成后，再长按设定键保存退出，系统会自动回到原来的状态。

（2）解密开启防盗

在警戒状态下，先按解除键，喇叭“bi”一声此时还没有解除防盗，“bi”声后输入设置的顺序密码，主机确认正确后，主机“bi-bi”两声，方向灯同步闪亮，遥控器回传“bi-bi”两声，此时防盗器自动解除警戒。（如密码输入错误，等待3s后再重新按解除键，后输入顺序密码解除防盗系统）

图6-33 LED警示

（3）删除密码

从新学习遥控器可删除密码，长按解除键进入设置状态后再长按设定键确保退出，可删除密码。

9.LED警示

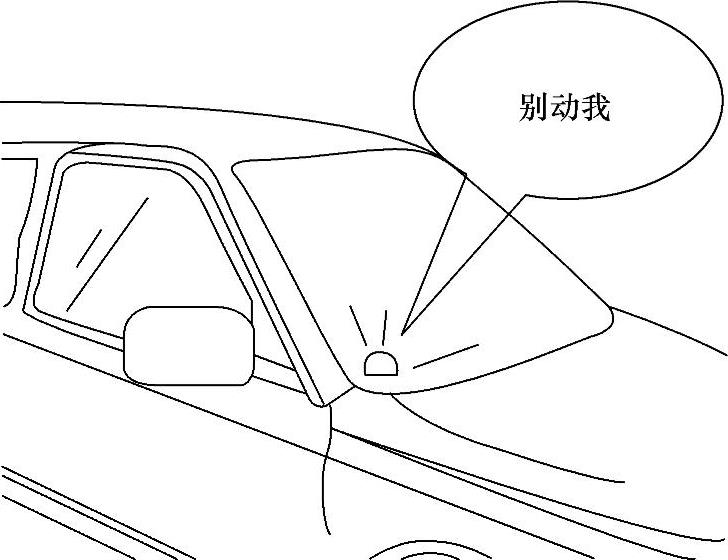

警戒设定后，LED警示灯间隔2s快闪两次，向车主提示进入防盗警戒状态，并向他人警示本车正处于防盗警戒中，如图6-33所示。警戒中振动或位移触发后，在报警过程中LED警示灯连续快闪，触发报警后，LED警示灯间隔2s快闪四次，直到解除警戒并开车门清除后才消失，向车主提示车辆被触发过，警戒中开门、ACC置ON、踩脚刹状态触发报警后，LED警示灯会连续快闪不停，直至解除警戒并开车门清除后才消失。

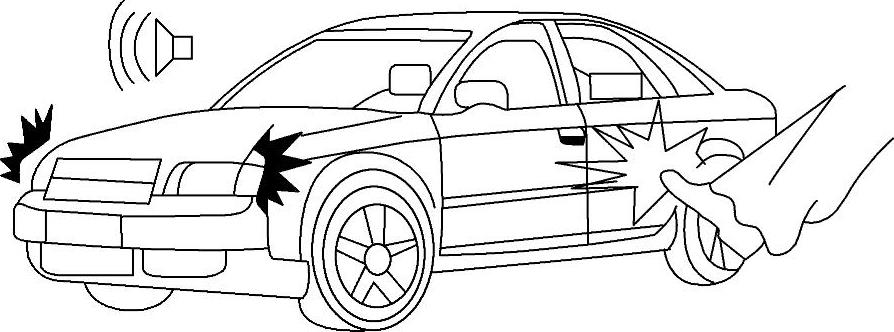

图6-34 声光振动报警

10.振动报警

（1）声光防盗警戒中

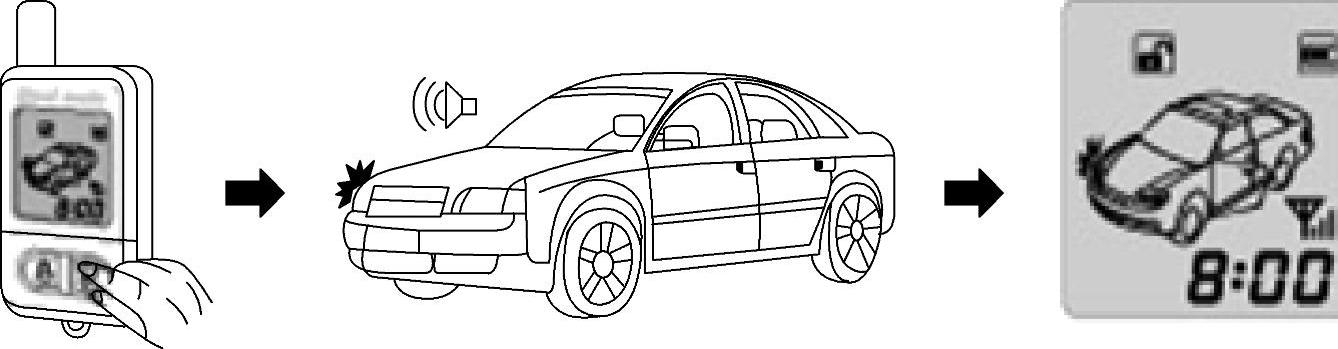

车辆在声光防盗警戒中，车辆首次受到振动，喇叭发出“嘟-嘟”五声提示音，方向灯闪亮两次，车辆无法启动，如图6-34所示。15s内若再次受到振动触发，主机喇叭长鸣30s，方向灯同步闪烁，车辆熄火。遥控器“bi-bi-bi”声约30s，报警开始后振动八次，同时显示屏中振动图标与方向灯图标闪亮，背光点亮黄灯。报警后，防盗系统回到报警前的防盗状态。

（2）静音防盗警戒中

汽车首次受到振动触发时，只有方向灯闪烁报警。15s内再次受到振动触发，方向灯闪烁报警约30s，车辆无法起动，遥控器报警方式与声光警戒报警方式相同。

11.紧急报警

在防盗警戒中，车门或行李箱被打开、车钥匙旋至ON、踩制动踏板均会触发紧急报警。报警喇叭大叫约30s，方向灯同步闪烁，车辆熄火保护。遥控器“bi-bi-bi”声报警约30s，报警开始后振动八次，同时显示屏中边门、行李箱、起动、车灯图标对应闪烁。

紧急报警时，若同时触发振动或位移传感器，则同时相对应图标闪亮，若有两个遥控器使用，在有效范围内，可以同时收到报警信号。

图6-35 非法开门报警

12.非法开门报警

在防盗警戒中，车门被打开或踩制动踏板或车门被打开且踩制动踏板，均使主机喇叭报警约30s，方向灯闪烁，如图6-35所示。车辆无法起动，遥控器显示屏中边门、车灯图标闪亮，背光灯点亮黄灯，同时响bi-bi-bi声约30s，报警开始后振动八次。报警后，防盗系统回到报警前的防盗状态。

13.非法开尾箱报警

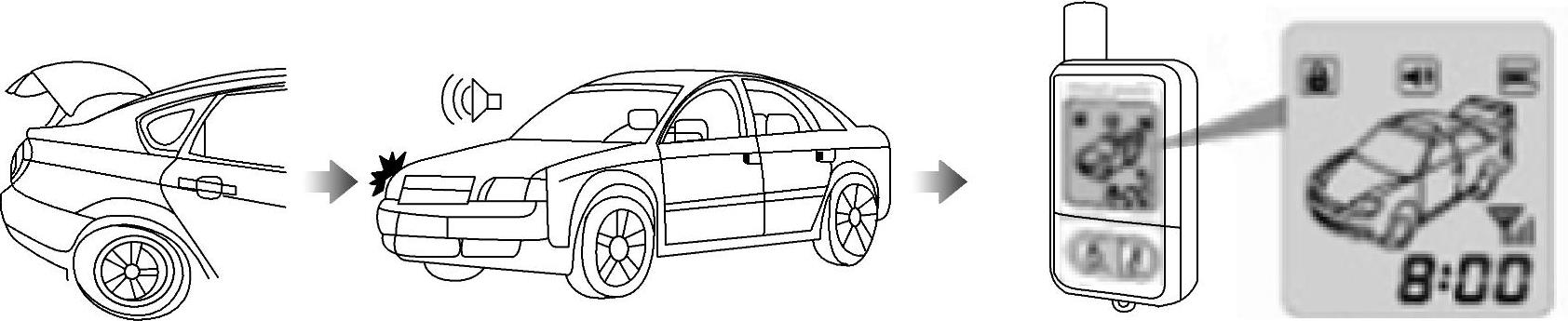

在防盗警戒中，尾门被打开主机喇叭报警约30s，方向灯闪烁，车辆无法起动，遥控器显示屏中尾门、车灯图标闪亮，背光点亮黄灯，同时响“bi-bi-bi”声约30s，报警开始后振动八次。报警后，防盗系统回到报警前的防盗状态。

14.非法ACC.ON报警

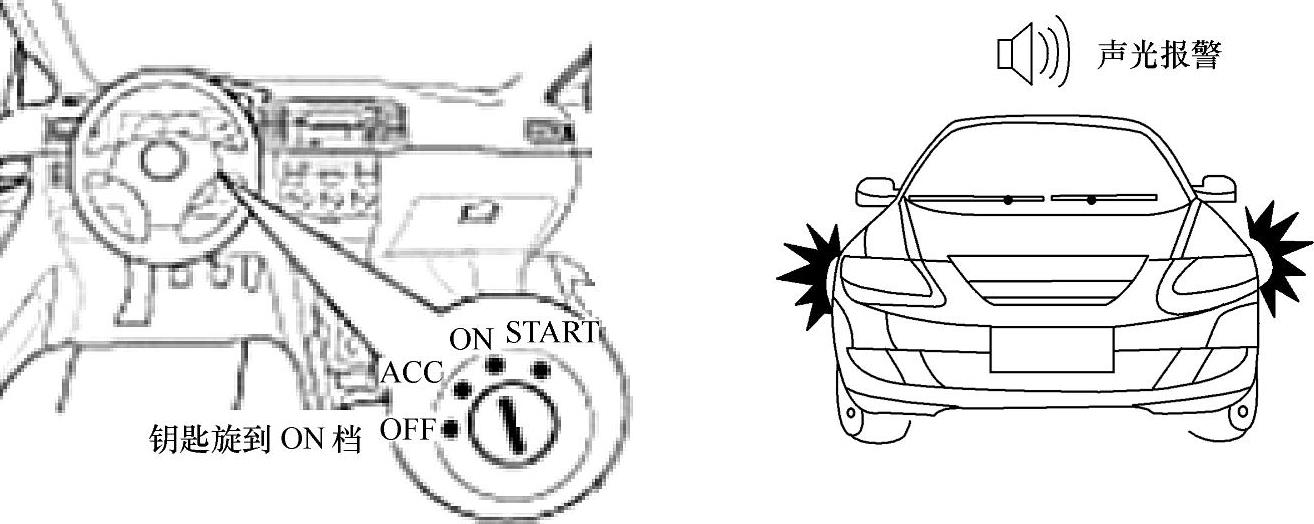

在防盗警戒中，ACC置ON状态，会使主机喇叭报警约30s，方向灯闪烁，车辆无法起动，如图6-36所示。遥控器显示屏中尾气、车灯闪亮，背光黄灯与红灯交替点亮，同时响“bi-bi-bi”声约30s，报警开始后振动八次。报警后，防盗系统回到报警前的防盗状态。

图6-36 非法开钥匙门报警

15.触发记忆

车辆在防盗警戒中，若被触发报警过，当解除防盗打开车门时，LED警示灯连续闪烁，提醒车主车辆曾被触发过，应注意检查车辆，在ACC置ON后，LED警示灯停止闪烁。

16.辅助功能

时钟、闹钟的具体设置方法：同时按设定键和解除键1s以上，遥控器发出一声提示音，设置字符闪动进入设置状态，此时按设定键，将在“闹钟-时钟-退出”之间循环切换选择，相对应字符快速闪动，按解除键调节快速闪动字符的参数，设置完成后，再按设定键选择下一个参数进行设置，在设置时随时同时按遥控器设定键和解除键可保存设定状态并退出，同时遥控器发出一声提示音，退出字符闪亮一次确认。

17.防盗设定提示和自动投入

（1）当主机后面功能选择跳线J1选择在“有自投”时，在汽车停妥且已熄火；车主关门后10s内未设定防盗，遥控器发出“bi-bi”音3声，跟着遥控器振动5次，同时设定和解除图标交替闪亮，亮绿色背光，提醒车主锁门并开启防盗系统。

若1min内没有开启防盗系统：则防盗系统在1min后自动投入静音防盗警戒状态，报警喇叭不响，方向灯闪亮一下，注意此时车门不上锁，防盗系统只进入静音警戒状态，遥控器发出一声扫频提示音，亮黄色背光，在自动投入前，出现振动触发，防盗系统从振动信号消失后开始计时，1min后自动投入静音防盗警戒。

（2）选择跳线J1在“无自投”时，防盗系统不会自动进入防盗状态，只会在关门后提示车主锁车门，开启防盗系统。

18.提示关车门和行李箱

警戒设定后，若车门未关妥，则8s后报警喇叭响三声，方向灯闪三次，遥控器发出“bi-bi-bi”声三声与振动三次提示，遥控器显示屏中车门图标闪亮提示，提示车主关好门，此时，车主应解除防盗，关好车门后再设置警戒，如图6-37所示。

图6-37 关门提示

15s内关好门不会报警，15s后车门仍然没关好则喇叭报警，方向灯同步闪亮，车辆无法启动，遥控器车灯与边门图标闪亮约半分钟，亮黄色背光，且同步响“bi-bi-bi”声约0.5min，报警开始后振动八次，直至关上车门或解除后停止报警，车主须关好车门后重新设防。

19.中控锁自动化

行车中按遥控器设定键，中控锁上锁。按遥控器解除键，中控锁开锁，防盗系统不会启动。

（1）当汽车行驶15s后踩制动踏板，车门会自动上锁一次，当停车熄火时，车锁自动打开。

（2）在车门未关好情况下，行车15s之后踩制动踏板，喇叭“bi”声一次提示，车灯闪亮两次，此时车门不会上锁。15s后如果车门仍然没有关好踩制动踏板，喇叭“bi”声一次提醒，车灯闪亮一次后不再提示，当车门关好15s后踩制动踏板，中控锁会重新自动上锁一次。

（3）当行李箱未关好时，在行车15s后踩制动踏板会提示关门，并且中控锁会上锁。

20.自动回复防盗

防盗警戒状态下按遥控器解除键，警戒解除，如25s内车门未打开过，防盗系统视为误解除，会自动回复到原防盗警戒状态并锁门，遥控器有上锁时的回传音，提示已处于警戒状态。

21.洗车模式

为方便洗车等，让车辆不自动投入防盗，以免在洗车过程中报警，车辆停车熄火后，关上车门，在没有进入自动投入前，5s内连按两次解除键，即可暂时停止自动投入功能，此状态维持到再次起动车辆前。

22.爆闪灯

所有的紧急报警爆闪灯点亮15s。

23.熄火控制学习

主机在解除状态下，先按住熄火控制器学习键熄火控制器LED灯长亮。再按主机学习键三次后熄火控制LED灯闪亮三次后熄灭，表示学习成功配置完成，每次只能学习两个有效。

24.停车开门警示

当主机后面功能选择跳线J3选择在“开门闪灯位置”时，停车打开车门，方向灯立即闪烁，提醒后方来车注意，避免意外发生。当主机后面功能选择跳线J3选择在“开门不闪灯位置”时，停车打开车门，方向灯不会闪烁。

25.电、气动锁选择

当主机后方电、气动锁选择跳线J2在“电动”位置时，为电动锁适用。当主机后方电、气动锁选择跳线J2在“气动”位置，为气动锁适用。

26.主机配置与删除遥控器方法

若遥控器遗失，需要重新配置，可按以下方法配置：若只有一个遥控器，配置成功后退出，则系统只记忆最新一个遥控器，最多可配置两个遥控器。

（1）遥控器与主机配码方法

按住主机学习键，LED警示灯亮，按遥控器任意键一次，听到回传音乐声，LED警示灯闪烁，表示学习成功，注意此时不要松开学习键，按另一遥控器任意键一次，听到回传音乐声，LED警示灯闪烁之后熄灭，表示学习成功，每次只能学习两个有效，如图6-38所示。

图6-38 配置遥控器

（2）遥控器删除

按住主机学习键不松开（10s内不按遥控器任意键），10s后主机LED警示灯灭，喇叭发出一声长音，则表示原来遥控器已经被删除，遥控器删除后触发报警，用紧急解除功能解除报警后可正常使用（防盗功能关闭），重配遥控器学习后恢复防盗功能。

（三）汽车防盗系统常见故障及处理方法

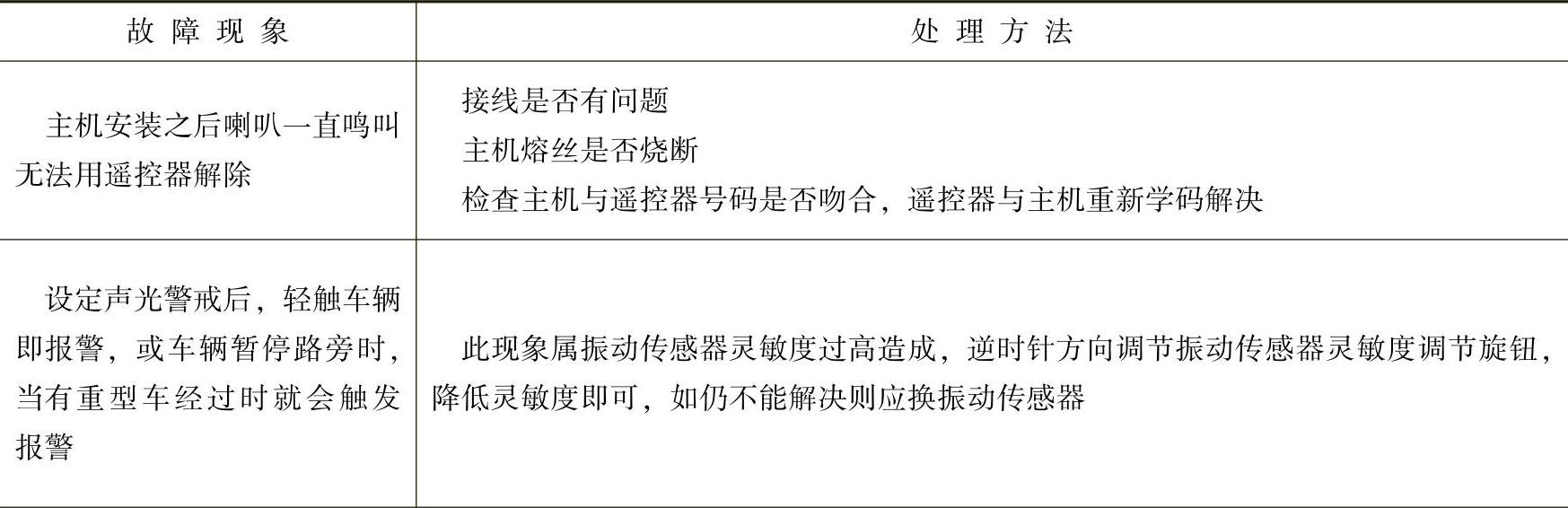

表6-1列举了部分汽车防盗系统常见故障及处理的方法，以供参考。

表6-1 汽车防盗器常见故障及处理方法

（续）
