【任务背景】　钢结构是现代建筑中非常重要的一种建筑结构类型，具有强度高、自重轻、刚性好、韧性强等诸多优点。因此，在建筑工程领域中运用广泛，例如，在重型厂房结构、大跨度结构、塔桅结构、多高层及超高层建筑等工程中。

闻名世界的埃菲尔铁塔（图4-9），是由很多分散的钢铁构件组成的一座镂空建筑物，高300m，天线高24m，相当于100层楼高。铁塔的钢铁构件有18038个，重达10000t；施工时共钻孔700万个，使用铆钉250万个。

上海金茂大厦（图4-10），位于上海市浦东新区世纪大道88号，地处陆家嘴金融贸易区中心，总建筑面积29万m2，其中，主楼88层，高度420.5m，约有20万m2。金茂大厦地基部分采用钢筋混凝土的保护性结构，往上是高强度混凝土与钢结构复合结构。

国家体育场俗称鸟巢（图4-11），位于北京奥林匹克公园中心区南部，为2008年北京奥运会的主体育场。鸟巢是我国最大也是目前世界上最大的单体钢结构建筑，由一系列辐射式钢架围绕碗状坐席区旋转而成，没有立柱。整个屋面结构与里面的钢结构由2000多根箱型弯扭构件链接而成。总质量超过6000t，钢结构最大跨度达332.3m。

钢结构的广泛运用，必然使得掌握钢结构中所用钢材的性质、特点成为建筑工程技术人员必须具备的知识与技能。

pagenumber_ebook=131,pagenumber_book=125

图4-9　埃菲尔铁塔

pagenumber_ebook=131,pagenumber_book=125

图4-10　金茂大厦

pagenumber_ebook=131,pagenumber_book=125

图4-11　国家体育场（鸟巢）

1.钢结构用钢特点及分类

钢结构所用钢材主要是型钢、钢管和钢板。型钢之间可直接或附连接钢板进行连接，连接方式有铆接、螺栓连接或焊接，所用母材主要是碳素结构钢及低合金高强度结构钢。

1）型钢

型钢有热轧和冷轧成型两种，钢结构中所用型钢主要是热轧型钢和冷弯薄壁型钢。

（1）热轧型钢

钢结构中较为常用的热轧型钢有角钢（等边和不等边）、工字钢、槽钢、T形钢、H形钢、L形钢等，如图4-12所示。

pagenumber_ebook=132,pagenumber_book=126

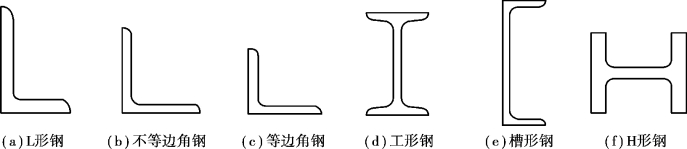

图4-12　型钢截面示意图

角钢分为等边（也称为等肢）和不等边（也称为不等肢）两种，主要用来制作桁架等格构式结构的杆件和支撑等连接杆件。角钢型号的表示方法为在符号“ pagenumber_ebook=132,pagenumber_book=126 ”后加“长边宽×短边宽×厚度”（对不等边角钢，125×80×8），或加“边长×厚度”（对等边角钢，如125×8）。目前我国生产的角钢最大边长为200mm，角钢的供应长度一般为4~19m。

工字钢是截面为工字形的长条钢材，分普通工字钢和轻型工字钢两种。普通工字钢和轻型工字钢的两个主轴方向的惯性矩相差较大，不宜单独用作受压构件，而宜用作腹板平面内受弯的构件，或由工字钢和其他型钢组成的组合构件或格构式构件。普通工字钢的型号用符号“”后加截面高度的厘米数来表示，20号以上的工字钢，又按腹板的厚度不同分为a，b或a，b，c等类别，例如，20a表示高度为200mm，腹板厚度为a类的工字钢。轻型工字钢的翼缘要比普通工字钢的翼缘宽而薄，回转半径较大。普通工字钢的型号为10~63号，轻型工字钢的型号为10~70号，供应长度均为5~19m。

H形钢的截面与英文大写字母“H”相同。它是一种截面面积分配更加优化，强重比更加合理的经济断面高效型材，与普通工字钢相比，其翼缘板的内外表面平行，便于与其他构件连接。H形钢的基本类型可分为宽翼缘（HW）、中翼缘（HM）及窄翼缘（HN）3类。还可剖分成T形钢供应，代号分别为TW，TM，TN。H形钢和相应的T形钢的型号分别为代号后加“高度H×宽度B×腹板厚度t1×翼缘厚度t2”，例如，HW400×400×13×21和TW200×400×13×21等。宽翼缘和中翼缘H形钢可用于钢柱等受压构件，窄翼缘H形钢则适用于钢梁等受弯构件。目前国内生产的最大型号H形钢为HN700×300×13×24。供货长度可与生产厂家协商，长度大于24m的H形钢不成捆交货。

槽形钢是截面形状为凹槽状的长条钢材，分普通槽钢和轻型槽钢两种，适于作檩条等双向受弯的构件，也可用其组成组合或格构式构件。槽钢的型号与工字钢相似，例如，[32a是指截面高度为320mm腹板较薄的槽钢。目前国内生产的最大型号为[40c，供货长度为5~19m。

（2）冷弯薄壁型钢

冷弯薄壁型钢是采用1.5~6mm厚的钢板经冷弯和辊压成型的型材，其截面形式和尺寸均可按受力特点合理设计，能充分利用钢材的强度、节约钢材，在国内外轻型钢结构中广泛应用。近年来，冷弯高频焊接圆管和方形、矩形管的生产及应用在国内有了很大的进展，冷弯型钢的壁厚已达12.5mm。(www.chuimin.cn)

2）钢管

钢管有无缝钢管和焊接钢管两种。由于回转半径较大，常用作桁架、网架、网壳等平面和空间格构式结构的杆件，在钢管混凝土柱中也有广泛应用。型号可用代号“D”后加“外径d×壁厚t”表示，如D180×8等，国产热轧无缝钢管的最大外径可达630mm。供货长度为3~12m。焊接钢管的外径可做得更大，一般由施工单位卷制。

3）钢板

用光面轧辊轧制而成的扁平钢材称为钢板。建筑用钢板主要是碳素结构钢。按轧制的温度不同，钢板分为热轧和冷轧两种。按厚度分，钢板有厚钢板（厚度>4mm）、薄钢板（厚度为0.35~4mm）和扁钢（或带钢）之分。厚钢板可用作焊接结构，常用做大型梁、柱等实腹式构件的翼缘和腹板，以及节点板等；薄钢板主要用来制造冷弯薄壁型钢；扁钢可用作焊接组合梁、柱的翼缘板、各种连接板、加劲肋等。钢板还可用来弯曲为型钢。钢板截面的表示方法为在符号“-”后加“宽×厚”，如-200×20等。钢板的供应规格如下：

①厚钢板：厚4.5~60mm，宽600~3000mm，长4~12m。

②薄钢板：厚0.35~4mm，宽500~1500mm，长0.5~4m。

③扁钢：厚4~60mm，宽12~200mm，长3~9m。

4）钢结构用钢的选用

选择钢材的目的是要在保证结构安全可靠的基础上，经济合理地使用钢材。通常应考虑以下因素：

（1）选择钢材的依据

钢结构中选择钢材，主要从以下几个方面进行考虑：

①结构或构件的重要性。

②荷载性质（静力荷载或动力荷载）。

③连接方法（焊接、铆钉或螺栓连接）。

④工作条件（温度及腐蚀介质）。

（2）钢结构选材要求
