施工安全控制及案例分析，提供地下工程的置换工具式钢管幕
【摘要】：1）周圈减摩钢板的重新固定在工具式钢管幕顶进完成后，先解除周圈减摩钢板与工具式钢管幕之间的固定，再将周圈减摩钢板与进始发洞门固定。图8-43箱涵顶进在箱涵顶进时，固定在进始发洞门上的周圈减摩钢板将箱涵与土体隔离，切断箱涵与地层之间的摩擦联系，避免箱涵上部土体产生背土效应，减摩钢板在箱涵顶进完成后留在土体内。
顶进箱涵置换工具式钢管幕的施工流程为：施工准备，安装箱涵顶进设备及反力体系→顶进箱涵靠近洞门，箱涵与工具式钢管幕连接→箱涵顶进，置换管节，将接收井内置换出的管节回收→箱涵顶进完成。
1）周圈减摩钢板的重新固定
在工具式钢管幕顶进完成后，先解除周圈减摩钢板与工具式钢管幕之间的固定，再将周圈减摩钢板与进始发洞门固定（图8-40）。箱涵顶进时，减摩钢板留在土体内，将箱涵与土体隔离，切断箱涵与地层之间的摩擦联系，避免箱涵上部土体产生背土效应。
2）铺设滑行轨道
在箱涵前方铺设滑行轨道（图8-41），滑行轨道从箱涵现浇位置到洞门处，并用土将两根滑行轨道之间的空间填满。在滑行轨道铺设完后，利用箱涵后部的顶进设备及反力体系，顶推箱涵至始发工作井洞门位置。

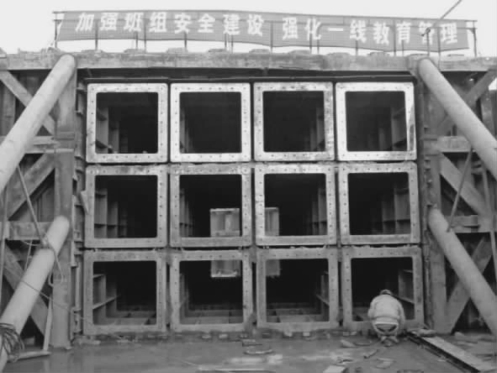

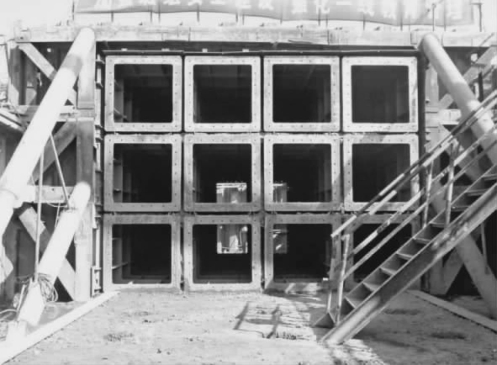

图8-40 周圈减摩钢板与洞门固定

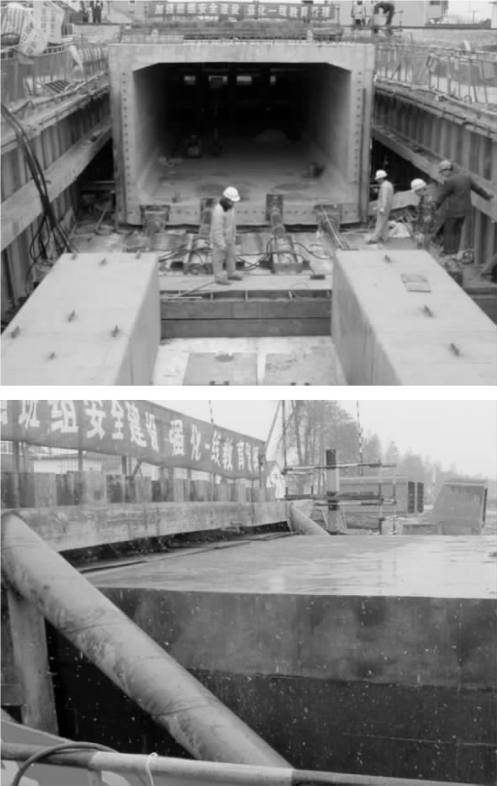

图8-41 滑行轨道
3）箱涵与工具式钢管幕的连接（图8-42）
在箱涵顶进过程中，混凝土箱涵自重较大，箱涵头部存在下沉风险，而箱涵头部一旦下沉，要使箱涵头部抬头相当困难，为此设置了连接箱涵与工具式钢管幕的可调式柔性连接装置，利用型钢和工具式钢管幕端面的螺栓孔将工具式钢管幕连接成一体。箱涵顶进至始发工作井洞门位置后，顶进箱涵使型钢进入箱涵内，至型钢上表面的楔形与箱涵内表面的楔形贴合紧，型钢上下两端嵌入箱涵的上下内表面，将箱涵与工具式钢管幕连接成整体，实现箱涵与工具式钢管幕的同步移动，借助二者连接后的整体性以及工具式钢管幕的牵引，既有利于箱涵顶进姿态的控制，又可防止箱涵顶进中的“磕头”现象。
(www.chuimin.cn)

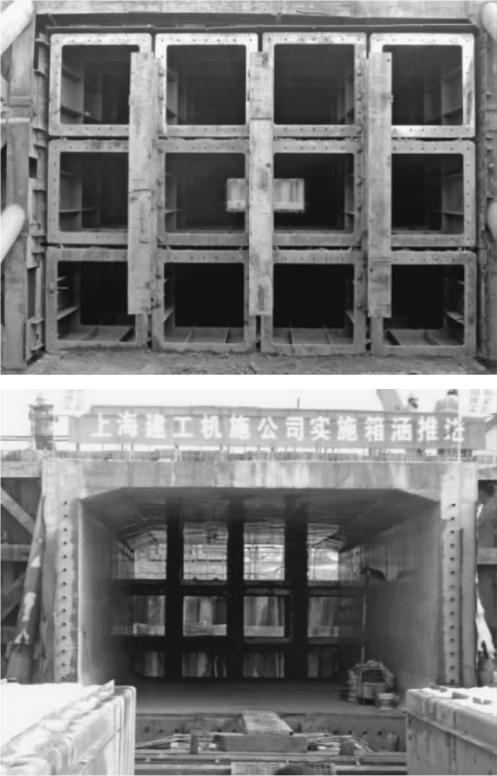

图8-42 箱涵与工具式钢管幕的连接
4）箱涵顶进（图8-43）
在箱涵与工具式钢管幕连接后，顶进箱涵。顶进过程中，应合理控制顶进速度，平稳匀速推进，密切注意推进油缸的油压，做到连续均衡施工。要及时准确地掌握箱涵顶进的方向和高程，根据测量结果调整推进油缸顶力和位置，严格控制箱涵顶进的纠偏量，减小对周边环境的扰动。
图8-43 箱涵顶进
在箱涵顶进时，固定在进始发洞门上的周圈减摩钢板将箱涵与土体隔离，切断箱涵与地层之间的摩擦联系，避免箱涵上部土体产生背土效应，减摩钢板在箱涵顶进完成后留在土体内。
5）置换工具式钢管幕
逐步顶进箱涵，同步在接收工作井中将被置换出的工具式钢管幕吊出，直至箱涵顶进至设定位置，所有的工具式钢管幕被置换出（图8-44）。

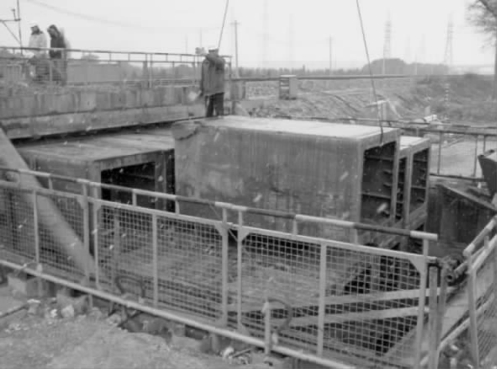

图8-44 工具式钢管幕被置换出
