上海中心地下连通道施工安全控制及案例分析

2023-10-09 理论教育版权反馈

【摘要】：通道一、通道二和通道五就促成了上海陆家嘴中心区的四栋地标建筑——上海中心、金茂大厦、国金中心和环球金融中心的互联互通。下面以通道二为例，介绍采用矩形顶管法实施既有建筑物之间的地下通道增建。顶管的始发工作井位于陆家嘴中心区地下空间基坑内，接收位置位于上海中心内已建的地下室，地下室内无预留接收工作井，采用无接收井的“金蝉脱壳”接收工艺实施矩形顶管接收。

由于中心城区人流、车流的密集问题日益突出，严重影响了城市的可持续发展，为减轻地面交通拥堵，缓解城市发展中的多种矛盾，合理利用城市既有建筑物的地下空间，将城市已有地下空间连通就成了中心城区解决交通拥堵与环境保护的重要手段，一方面可以优化城市路网结构，使城市交通地下化，达到立体分流目的；另一方面可以提高中心城区已有地下空间的利用率，串联相互独立的周边空间，促进中心城区的功能更新和城市可持续发展。

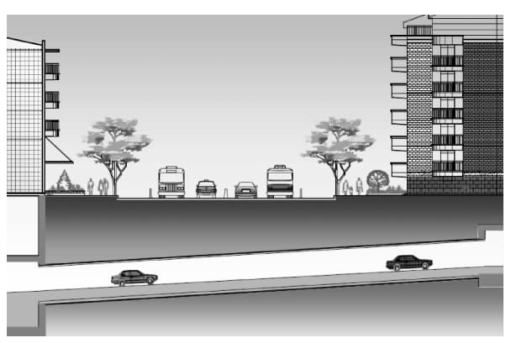

通道一、通道二和通道五就促成了上海陆家嘴中心区的四栋地标建筑——上海中心、金茂大厦、国金中心和环球金融中心的互联互通。但在中心城区既有建筑物间建设地下连通道时，存在的问题是：一方面既有建筑物的地下室已建好在使用中，且未预留增建地下连通道的接收井，如位于通道一、二、五接收处的上海中心的地下室已建好，国金中心已在营业中，上海中心和国金中心在建设时未考虑建设地下连接通道，其地下室内未预留增建地下通道的接收工作井；另一方面由于这些地标建筑正在使用中，加上地面管线、交通、场地等原因，也无法贴近这些既有地标建筑设置一个临时工作井作为接收工作井，因此只能在无接收井的情况下实施矩形顶管在已建建筑物内接收，继而完成这些地下通道的增建。为此，采用了国内首创的无接收井的“金蝉脱壳”接收工艺来实施既有建筑物之间的地下通道增建，如图7-16所示。

下面以通道二（图7-17）为例，介绍采用矩形顶管法实施既有建筑物之间的地下通道增建。地下通道二连接陆家嘴中心区地下空间与上海中心，位于上海陆家嘴核心区金茂大厦附近，下穿花园石桥路，周边环境复杂，均为上海地标性建筑（金茂大厦、环球金融大厦、国金中心）和在建的上海中心，花园石桥路宽约30 m，为城市干道，交通繁忙，人流量大，道路分布有较多管线，如煤气、上水、雨水、污水、电力、信息等各类市政管线。通道二覆土深度为8.65 m，坡度为0.5%，全长21 m，采用矩形顶管法施工，管节外包截面尺寸为6240mm×4 360 mm，壁厚500 mm。顶管的始发工作井位于陆家嘴中心区地下空间基坑内，接收位置位于上海中心内已建的地下室，地下室内无预留接收工作井，采用无接收井的“金蝉脱壳”接收工艺实施矩形顶管接收。

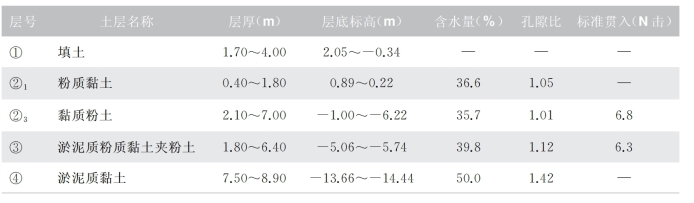

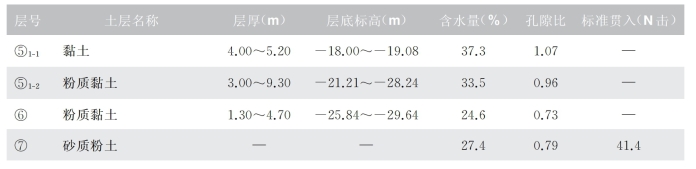

一般地面标高3.8 m，地基土的构成及工程地质特性见表7-4。
