静安大中里综合发展项目工程安全控制及案例分析
【摘要】：坑内有历史保护建筑——民立中学，开挖前作为场外通行干道，开挖后仍要兼顾场内交通，整体采用盖挖施工工艺。民立中学地下室南面紧邻威海路，其他三面紧邻已完成的1b、2a、1c区地下室，挖土施工时需同步拆除1m厚中隔墙。逆作施工时，B0层结构板与民立中学基础板连接，由于施工条件限制，为加快土方出土速度，在紧贴民立中学板的北侧及东侧共设置3个出土孔。在工程实施过程中未出现事故，施工过程井然有序，取得了良好的示范效应。
1）工程概况
项目分区平面图如图3-5所示。基坑分区划分如下：
（1）五个塔楼（两栋办公楼、三栋酒店）各自独立成区，基本每个分区面积按照中等或大分区划分，以满足塔楼区施工需要：1-a区（T1塔楼）开挖面积12 216 m2，2-a区（T2塔楼）开挖面积12060m2，1-b区（T3塔楼）面积约4315m2；1-d区（T6塔楼）面积约4 388 m2，4区（T5塔楼）面积约2 824 m2。
（2）紧邻运营地铁2号线的区域划分为保护性小分区：1-e1区层面积约993m2，1-e2区面积约1 073 m2。
（3）在建13号线地铁车站与40号地块共建，将车站区域划分为保护性小分区，各分区面积为1000～2 000 m2。

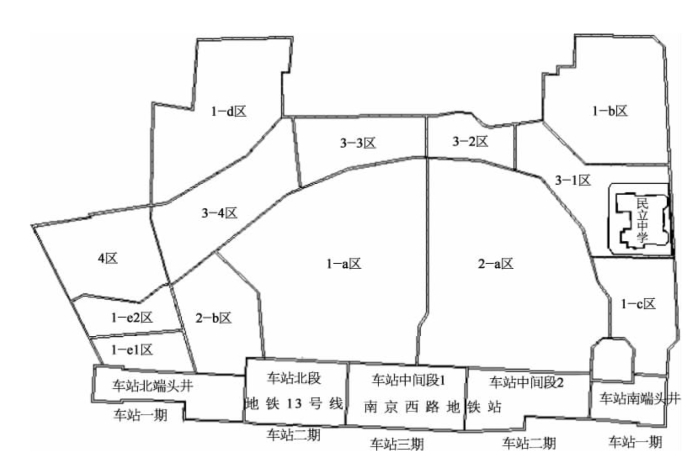

图3-5 项目分区平面图
（4）紧邻车站北段和端头井及保护性分区的局部区域划分中等分区：1-c区面积约1 973 m2，2-b区面积约2 434 m2，4区面积约2824m2。
（5）紧邻保护对象及有道路分批通行要求的3区划分为4个中等或小分区：3-1区面积3600m2，3-2区面积1100m2，3-3区面积2020m2，3-4区面积3 200 m2。
根据40号地块的分区情况，对场内局部分区的栈桥进行优化，各分区栈桥以十字形或井字形布置，并考虑与相邻分区的搭接，配合实现场内整体交通的顺畅运行。在场地较为狭窄的1-b区，因该区域在单独成区后，所有临时设施及堆场、车行路线无法借用场外区域而全部依赖栈桥，且在后期3区施工阶段可能会要求1-b区提供部分场地通行，但原十字形栈桥无法满足上述要求，因此经多方协调后，对1-b区栈桥进行了优化布置。优化后的栈桥基本包含第一道支撑全部范围，覆盖整个场地，极大提高了作业效率。在3区改为分区逆作后，原3区栈桥由地地下室结构顶板代替。
2）盖挖法施工
基坑分区3区作为石门一路的临时代替通行道路，整个分区呈狭长弧线形，南北方向总弧线长度约320 m，宽度为20～40 m，总面积约9 020 m2，开挖深度20.0 m。3区进入开挖时，项目现场大部分区域均进入地下结构回筑或上部结构施工，实际情况较为复杂，包括现场道路交通、施工流程安排等需要充分考虑。坑内有历史保护建筑——民立中学，开挖前作为场外通行干道，开挖后仍要兼顾场内交通，整体采用盖挖施工工艺。
原民立中学四号楼（威海路412号）于上海市“优秀历史建筑”。保护建筑于2009—2010年进行了整体移位施工，向东南方向平移57 m后靠近3-1区基坑南侧边沿。(www.chuimin.cn)
该建筑新址下方建1.8 m厚、40 m长、45 m宽，面积约为1 367 m2的基础板承托保护建筑。基础板下由49根450 mm×450 mm×20 mm方管柱支撑，底板以下为φ850钻孔灌注桩，部分兼作工程桩。保护建筑下方建四层地下室，开挖深度20.2 m，待结构回作结束后将多余钢立柱割除。
改造后的保护建筑现采用桩基础，整个受力体系稳定可靠，结构各构件满足承载力要求，基础稳固，能够满足基坑开挖和地下室施工的要求。在基坑开挖施工阶段的保护重点为杜绝对保护建筑的直接损坏，避免对保护建筑基础构件的不利影响。3区原为顺作法施工，基坑内支撑拆除也会对正上方的保护建筑产生二次不利影响，再加上该区开挖时周边均已施工至上部结构，为加快相邻地下室结构贯通速度，并考虑优化施工场地、减小基坑变形、钢立柱及房屋不均匀沉降影响等因素，民立中学下方地下室现采用逆作法施工。盖挖施工剖面如图3-6所示。

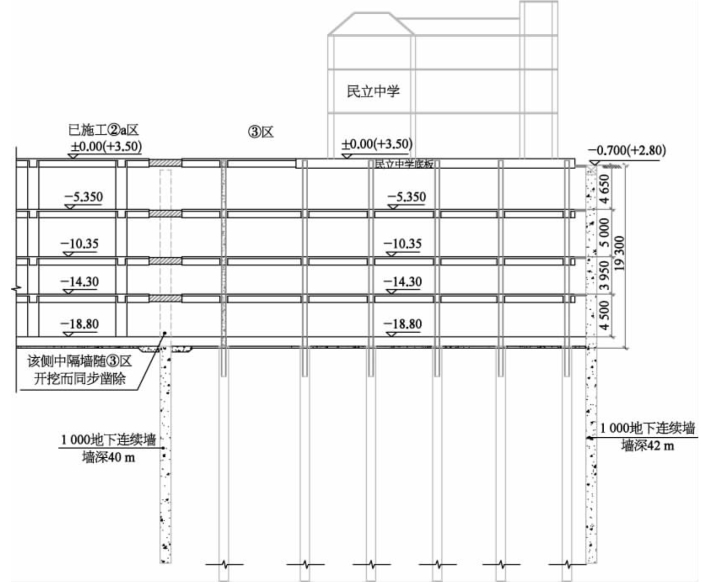

图3-6 盖挖施工剖面图
民立中学正下方无法打设降水井，仅能在北侧、东侧及西侧打设疏干井及降压井，并在南侧坑外辅以回灌井，以减少降水对周边马路及建筑的沉降影响（图3-7）。民立中学地下室南面紧邻威海路，其他三面紧邻已完成的1b、2a、1c区地下室，挖土施工时需同步拆除1m厚中隔墙。逆作施工时，B0层结构板与民立中学基础板连接，由于施工条件限制，为加快土方出土速度，在紧贴民立中学板的北侧及东侧共设置3个出土孔。

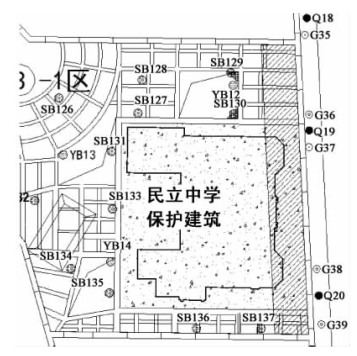

图3-7 保护建筑周围的降水井分布

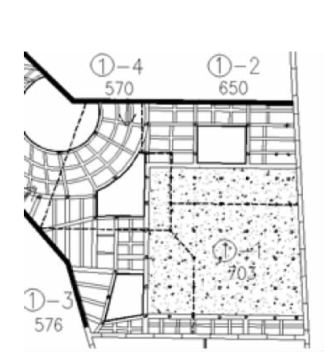

图3-8 保护建筑周围的土方分块
挖土时根据出土口留设及挖土顺序加以细化为①1、①-2、①-3、①-4分块（图3-8）。①-2、①-3、①-4分块同步开挖，周边中隔墙同步跟进拆除，200 mm厚C40素混凝土垫层随挖随浇。①-1分块待上述区域挖土结束，土方同时从周边3个出土孔运出。
3）实施效果
本工程在软土地层条件下进行盖挖法施工，较好地解决了基坑变形问题。在工程实施过程中未出现事故，施工过程井然有序，取得了良好的示范效应。
