世纪大道SN1地块地下工程安全控制及案例分析
【摘要】：1）工程概况基坑概况。图3-1工程基地示意图基坑工程占地面积42 000 m2，采用地下连续墙围护结构，坑内地下连续墙将整个基坑分为8个分区基坑，分别为1-a、1-b、2-a、2-b、3-a、3-b、4、5区，如图3-2所示。立柱桩中50%利用基础工程桩，格构柱采用Q345B级钢。3）实施效果本工程在软土地层条件下进行明挖法施工，建立了良好的支护体系，较好地解决了基坑变形问题。在工程实施过程中，未出现事故，施工过程井然有序，取得了良好的示范效应。
1）工程概况
（1）基坑概况。浦东金融广场位于上海市浦东新区浦东南路以东、世纪大道以南、南泉北路以西、商城路以北围绕的陆家嘴地块，如图3-1所示。基地形状为不规则六边形，东西向长约280 m，南北向宽约240 m，占地面积约48 500 m2，总建筑面积约47.2万m2。

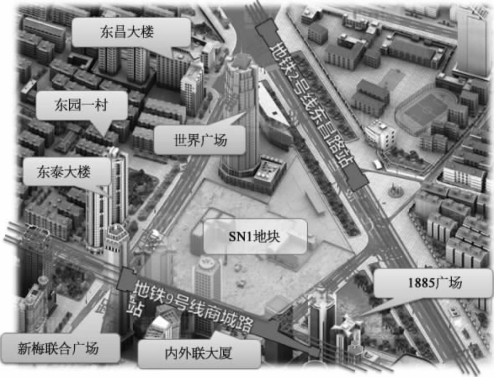

图3-1 工程基地示意图
基坑工程占地面积42 000 m2，采用地下连续墙围护结构，坑内地下连续墙将整个基坑分为8个分区基坑，分别为1-a、1-b、2-a、2-b、3-a、3-b、4、5区，如图3-2所示。其中，北侧5个分坑内为4层地下结构，开挖深度约20 m，坑内采用4道临时钢筋混凝土水平支撑；南侧靠近地铁9号线的3个分坑内为3层地下结构，开挖深度约16.8 m，坑内采用首道钢筋混凝土支撑+3道钢支撑的支护形式。典型基坑剖面如图3-3所示。
图3-2 基坑分区平面图
图3-3 典型基坑剖面图
围护结构采用二墙合一的地下连续墙，基坑四周围护墙厚1m，墙深48 m；坑内分区墙墙厚1m，墙深38 m；地块南侧与地铁9号线商城路站处围护墙厚0.8 m和1m，墙深32 m，围护结构混凝土设计强度等级为水下C30。
地下连续墙两侧均采用三轴搅拌桩（φ850@600）槽壁加固；坑内土体加固采用三轴水泥土搅拌桩（φ850@600）加固；临近地铁9号线的3个分坑满堂加固，采用φ850@600三轴水泥土搅拌桩和φ1 000@700高压旋喷桩。
立柱桩中50%利用基础工程桩，格构柱采用Q345B级钢。基坑内设置4道支撑。其中，1-a、1-b、2-a、2-b、3-a区基坑设置4道钢筋混凝土水平支撑，支撑中心分别为-1.6 m、-6.8 m、-11.6 m、-16.0m；3-b、4及5区基坑设置1道钢筋混凝土支撑+3道钢管支撑，支撑中心分别为-2.28 m、-6.48 m、-10.28 m、-13.68 m。
（2）地质条件。场地地貌类型为滨海平原地貌，地势平坦，根据勘探揭露的地层资料分析，拟建场地140 m深度范围内的地基土属第四纪全新世、上更新世及中更新世沉积物，主要由饱和黏性土、粉性土及砂土组成，一般呈水平层理分布，如图3-4所示。按其沉积年代、成因类型及其物理力学性质的差异，可划分为11个主要层次，其中②层因填土厚而局部缺失。
(www.chuimin.cn)
图3-4 场地典型地层剖面图
第①层为杂填土，层厚为0.7～6.5 m，松散，含碎砖块、有机质等，以碎砖、石块为主，场地内局部填土较厚。
第②层为褐黄～灰黄色粉质黏土，层底标高为0.32～1.68 m，层厚为0.40～3.30 m，软塑～可塑、压缩性中等，填土厚的地方缺失该层。
第③层为灰色淤泥质粉质黏土，层底标高为-8.65～0.46 m，层厚为0.70～6.90 m，流塑、压缩性高等。第③夹层为灰色砂质粉土，层底标高为-4.09～-1.56 m，层厚为0.90～3.60 m，饱和、中密、压缩性中等。
第④层为灰色淤泥质黏土，层底标高为-14.87～-12.59 m，层厚为4.20～8.90 m，流塑、压缩性高等。
第⑤层可分为两个亚层⑤1a和⑤1b层，⑤1a为灰色黏土，层底标高为-17.98～-15.16 m，层厚为2.00～4.50 m，软塑、压缩性高等；⑤1b层层底标高为-21.24～-18.71 m，层厚为1.60～5.40 m，为灰色粉质黏土，软塑，压缩性中等。
第⑥层为暗绿色粉质黏土，层底标高为-25.50～-23.71 m，层厚为3.80～5.90 m，可塑、压缩性中等。
第⑦层可分为两个亚层⑦1和⑦2层，⑦1为草黄色砂质粉土，层底标高为-38.24～-33.89 m，层厚为9.40～13.60 m，饱和、中密、压缩性中等；⑦2为灰黄色粉砂，层底标高为-66.09～-58.86 m，层厚为22.20～30.90 m，饱和、密实、压缩性中等。
第⑨1层为灰色粉砂，层底标高为-80.30～-76.96 m，层厚为13.0～20.6 m，饱和，密实、压缩性中等。
2）明挖法施工
8个坑都采用明挖顺作施工，分层开挖，边挖边撑，共4道支撑，大底板浇筑完，边回筑结构边拆支撑。
3）实施效果
本工程在软土地层条件下进行明挖法施工，建立了良好的支护体系，较好地解决了基坑变形问题。在工程实施过程中，未出现事故，施工过程井然有序，取得了良好的示范效应。
