【摘要】：知识要点集成表6-2电气线路工程安装经典考题剖析一、2020年考题关于架空线敷设，以下说法正确的为（）。三相四线制低压架空线路，在终端杆处应将保护线做重复接地，接地电阻不大于10Ω。直埋电缆、水底电缆应经直流耐压试验合格，充油电缆的油样试验合格。

点评：考生应重点掌握电缆安装要求。

知识要点集成

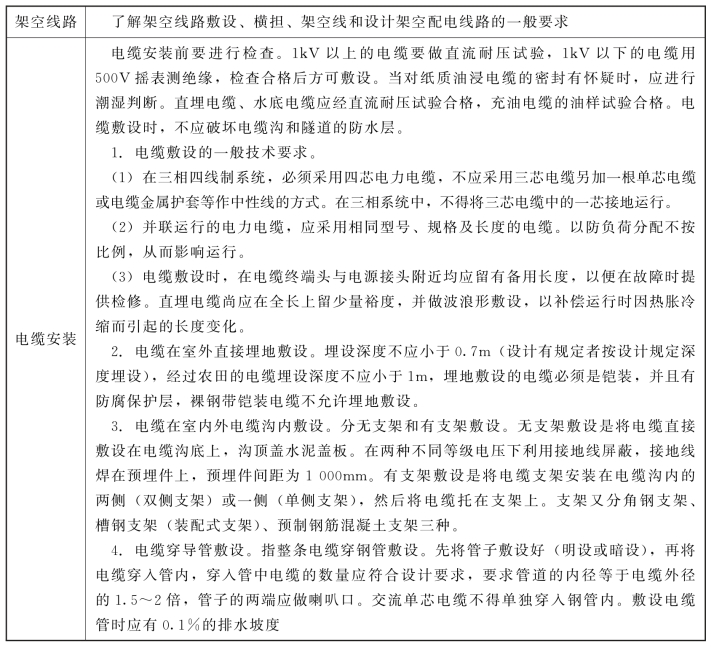

表6-2　电气线路工程安装

pagenumber_ebook=310,pagenumber_book=298

经典考题剖析

一、2020年考题

关于架空线敷设，以下说法正确的为（　　）。

A.主要用绝缘导线或裸导线

B.广播线、通信电缆与电力同杆架设时应在电力线下方，二者垂直距离不小于1.5m

C.与引入线处重复接地点的距离小于1.0m时，可以不做重复接地

D.三相四线制低压架空线路，在终端杆处应将保护线做重复接地，接地电阻不大于10Ω

答案：A、B、D

［解析］架空线主要用绝缘线或裸线。

广播线、通信电缆与电力同杆架设时应在电力线下方，二者垂直距离不小于1.5m。低压电杆杆距宜在30～45m。三相四线制低压架空线路，在终端杆处应将保护线做重复接地，接地电阻不大于10Ω。当与引入线处重复接地点的距离小于500mm时，可以不做重复接地。

二、2018年考题

郊区0.4kV室外架空导线应用的导线为（　　）。

A.光钢芯铝绞线　B.铜芯铝绞线(www.chuimin.cn)

C.多芯铝绞绝缘线　D.多芯铜绞绝缘线

答案：C

［解析］郊区0.4kV室外架空线路应采用多芯铝绞绝缘导线。

三、其他年份考题

1.电气线路工程中，电缆安装前进行检查试验，合格后进行敷设，对以上电缆应做的试验为（　　）。

A.直流耐压试验　B.交流耐压试验

C.局部放电试验　D.500V摇表检测

答案：A、D

［解析］电缆安装前要进行检查，1kV以上的电缆要做直流耐压试验，1kV以下的电缆要用500V摇表测绝缘，检查合格后方可敷设。当对纸质油浸电缆的密封油怀疑时，应进行潮湿判断。直埋电缆、水底电缆应经直流耐压试验合格，充油电缆的油样试验合格。电缆敷设是，不应破坏电缆沟和隧道的防水层。

2.电气线路工程中电缆穿钢管敷设，正确的做法为（　　）。

A.每根管内只允许穿一根电缆

B.要求管道的内径为电缆外径的1.2～1.5倍

C.单芯电缆不允许穿入钢管内

D.敷设电缆管时应有0.1%的排水坡度

答案：A、C、D

［解析］电缆穿导管敷设。指整条电缆穿钢管敷设。先将管子敷设好（明设或暗设），再将电缆穿入管内，穿入管中电缆的数量应符合设计要求，要求管道的内径等于电缆外径的1.5～2倍，管子的两端应做喇叭口。交流单芯电缆不得单独穿入钢管内。敷设电缆管时应有0.1%的排水坡度。
