点评：本部分内容是历年考核的重点，每年出题量在4道左右。考生应该掌握变电所的类别、设备的种类及其功能，安装要求。

知识要点集成

表6-1　变配电工程与安装

pagenumber_ebook=304,pagenumber_book=292

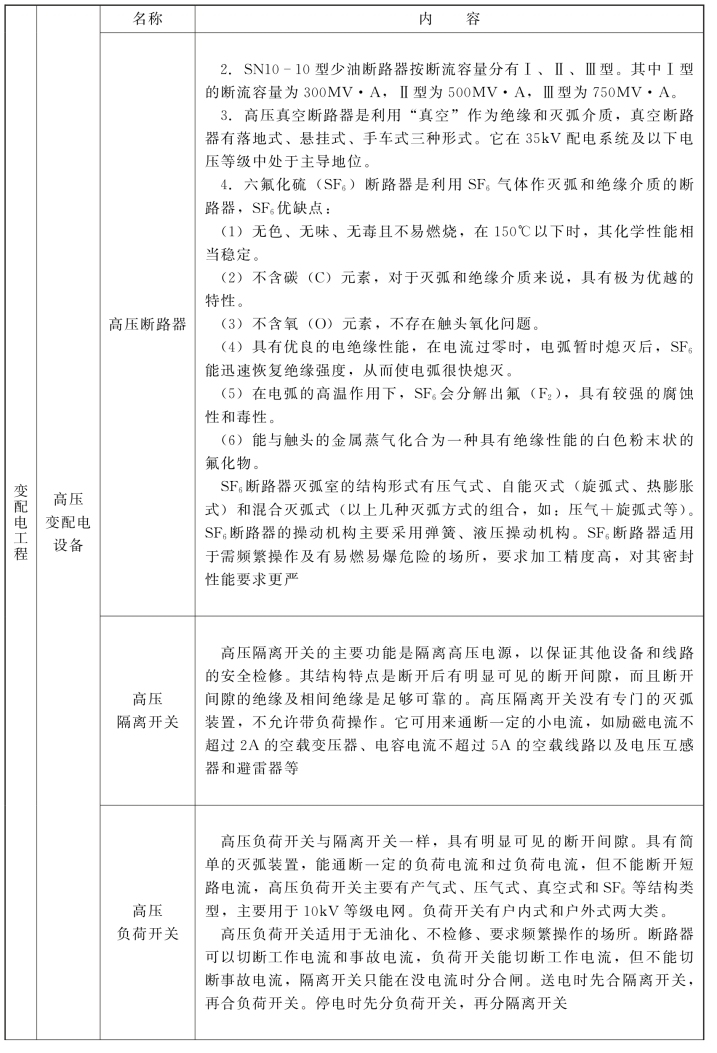

续表6-1

pagenumber_ebook=305,pagenumber_book=293

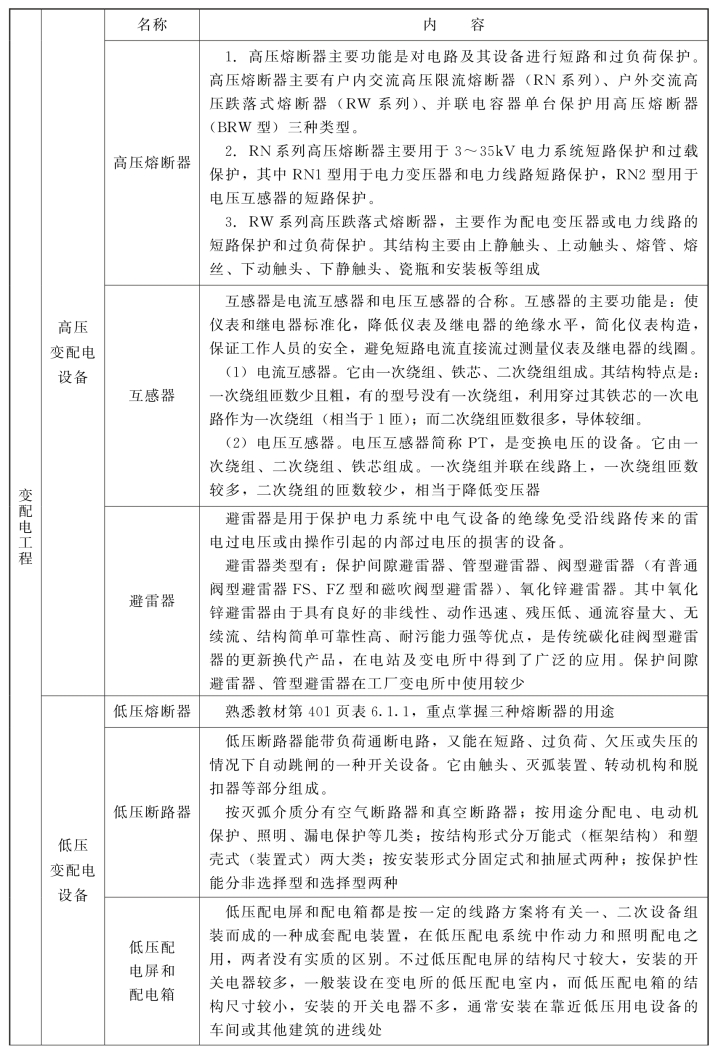

续表6-1

pagenumber_ebook=306,pagenumber_book=294

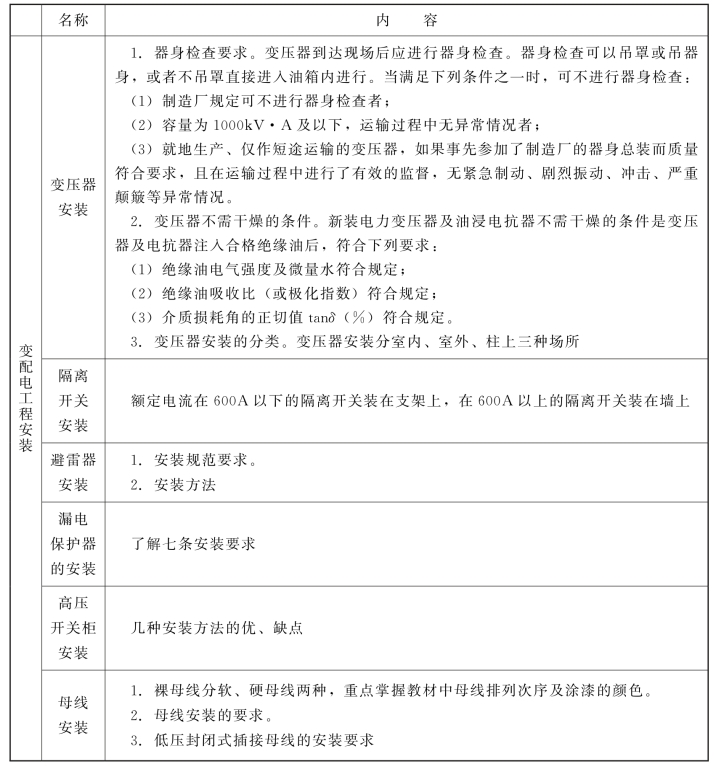

续表6-1

pagenumber_ebook=307,pagenumber_book=295

经典考题剖析

一、2020年考题

1.关于变配电工程，以下说法正确的为（　　）。

A.高压配电室的作用是把高压电转换成低压电

B.控制室的作用是提高功率因数

C.露天变电所要求低压配电室远离变压器

D.高层建设物变压器一律作用干式变压器

答案：D

［解析］高压配电室的作用是接受电力，变压器室的作用是把高压电转换成低压电，低压配电室的作用是分配电力，电容器室的作用是提高功率因数，控制室的作用是预告信号。这五个部分作用不同，需要安装在不同的房间。其中低压配电室则要求尽量靠近变压器室。

露天变电所也要求将低压配电室靠近变压器。

建筑物及高层建筑物变电所是民用建筑中经常采用的变电所形式，变压器一律采用干式变压器，高压开关一般采用真空断路器，也可采用六氟化硫断路器，但通风条件要好，从防火安全角度考虑，一般不采用少油断路器。

2.关于母线安装，以下说法正确的为（　　）。

A.字母代表的颜色分别为：A黄色，B绿色，C红色，N黑色

B.垂直布置上、中、下、下的顺序是N、C、B、A

C.水平布置内、中、外、最外的顺序是N、C、B、A

D.引下线布置左、中、右、最右的顺序是N、C、B、A

答案：A

［解析］母线排列次序及涂漆的颜色见下表。

母线排列次序及涂漆的颜色

pagenumber_ebook=308,pagenumber_book=296

二、2019年考题

作用是通断正常负荷电流，并在电路出现短路故障时自动切断故障电流，保护高压电线和高压电器设备的安全的高压变配电设备是（　　）。(www.chuimin.cn)

A.高压断路器　B.高压隔离开关

C.高压负荷开关　D.高压熔断器

答案：A

［解析］高压断路器的作用是通断正常负荷电流，并在电路出现短路故障时自动切断故障电流，保护高压电线和高压电器设备的安全。

三、2018年考题

1.控制室的主要作用是（　　）。

A.接受电力　B.分配电力

C.预告信号　D.提高功率因数

答案：C

［解析］控制室的作用是预告信号。

2.具有明显的断开间隙，具有简单的灭电弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流的为（　　）。

A.高压断路器　B.高压负荷开关

C.隔离开关　D.避雷器

答案：B

［解析］高压负荷开关与隔离开关一样，具有明显可见的断开间隙。具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流。

四、其他年份考题

1.建筑物及高层建筑物变电所宜采用的变压器形式有（　　）。

A.浇注式　B.油浸自冷式

C.油浸风冷式　D.充气式（SF6）

答案：A、D

［解析］建筑物及高层建筑物变电所。这是民用建筑中经常采用的变电所形式，变压器一律采用干式变压器。而干式变压器有浇注式、开启式、充气式（SF6）等。

2.需用于频繁操作及有易燃易爆危险的场所，要求加工精度高，对其密封性能要求严的高压断路器，应选用（　　）。

A.多油断路器　B.少油断路器

C.六氟化硫断路器　D.空气断路器

答案：C

［解析］SF6断路器的操动机构主要采用弹簧、液压操动机构。SF6断路器适用于需频繁操作及有易燃易爆危险的场所，要求加工精度高，对其密封性能要求更严。

3.具有良好的非线性、动作迅速、残压低。通流容量大，无续流、结构简单、可靠性高、耐污能力强等优点，在电站及变电所中得到广泛应用的避雷器是（　　）。

A.碳化硅阀型避雷器　B.氧化锌避雷器

C.保护间隙避雷器　D.管型避雷器

答案：B

［解析］避雷器类型有：保护间隙避雷器、管型避雷器、阀型避雷器（有普通阀型避雷器FS、FZ型和磁吹阀型避雷器）、氧化锌避雷器。其中，氧化锌避雷器由于具有良好的非线性、动作迅速、残压低、通流容量大、无续流、结构简单、可靠性高、耐污能力强等优点，是传统碳化硅阀型避雷器的更新换代产品，在电站及变电所中得到了广泛的应用。保护间隙避雷器、管型避雷器在工厂变电所中使用较少。
